COMPONENTES

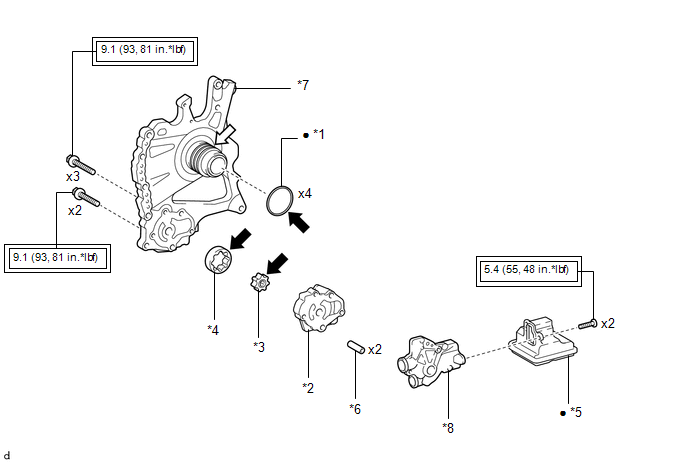

ILUSTRACIÓN
|
*1 | JUNTA DE ESTANQUEIDAD DEL ACEITE DEL TAMBOR DEL EMBRAGUE |
*2 | CUERPO DELANTERO DE LA BOMBA DE ACEITE |
|
*3 | ENGRANAJE CONDUCTOR DELANTERO DE LA BOMBA DE ACEITE |
*4 | ENGRANAJE CONDUCIDO DELANTERO DE LA BOMBA DE ACEITE |
|
*5 | CONJUNTO DEL COLADOR DE ACEITE |
*6 | PASADOR DE ANILLO |
|
*7 | CONJUNTO DEL EJE DEL ESTÁTOR |
*8 | SUBCONJUNTO DE LA TAPA DE LA BOMBA DE ACEITE DELANTERA |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
● | Pieza no reutilizable |
.png) |
ATF WS original de Toyota |
.png) |
Grasa multiusos |
