MONTAJE

PRECAUCION/AVISO/OBSERVACION

ADVERTENCIA:

Utilice guantes de proteccion. Las areas afiladas de las piezas pueden herirle las manos.

PROCEDIMIENTO

1. INSTALE LA FUNDA DEL COJIN DE LOS ASIENTOS TRASEROS DE TIPO BANCO

OBSERVACION:

Al instalar una funda del cojin del asiento trasero de tipo banco, consulte las Medidas de precaucion para evitar que se formen arrugas.

Haga clic aqui

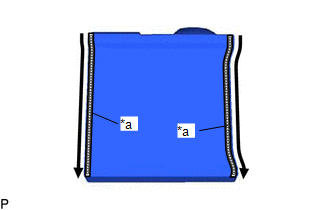

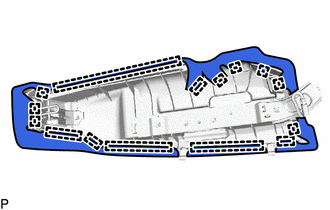

(a) Enganche los 2 fijadores.

Fijador

-

-

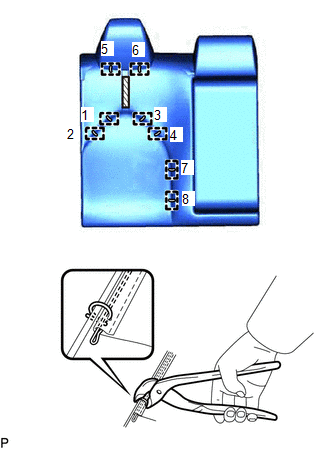

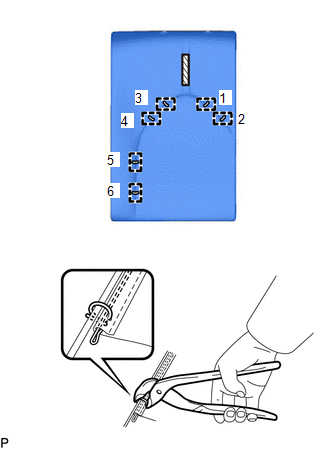

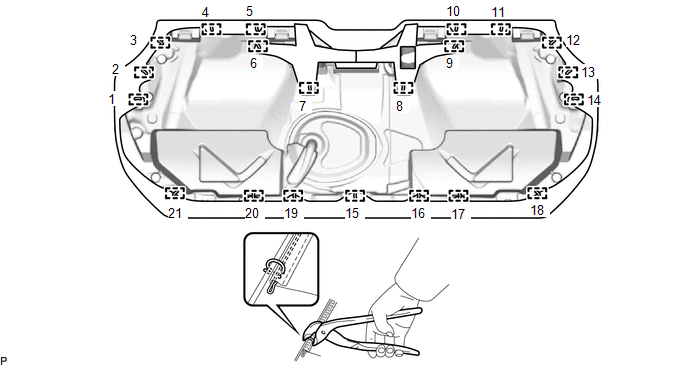

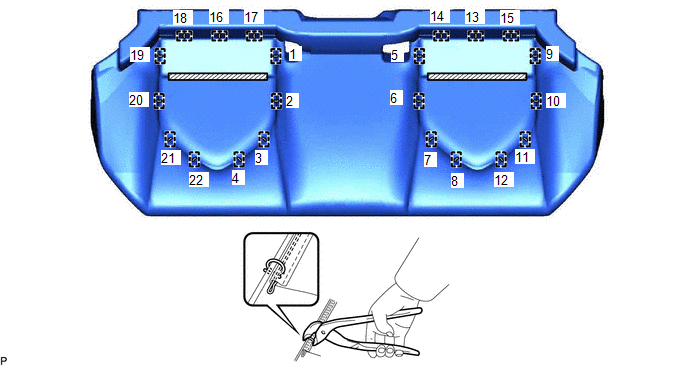

(b) Utilice unos alicates para anillos abiertos e instale los 22 anillos abiertos nuevos en el orden que se indica en la ilustracion.

AVISO:

• Tenga cuidado de no danar la funda del cojin del asiento trasero de tipo banco.
• Asegurese de instalar firmemente los anillos abiertos tal como se indica en la ilustracion y evitar la aparicion de arrugas en la funda del cojin del asiento trasero de tipo banco.

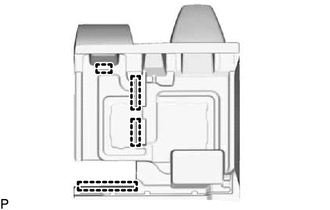

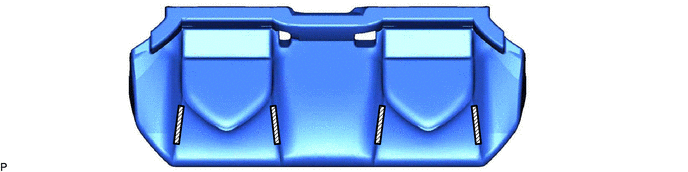

(c) Enganche los 4 fijadores.

Fijador

-

-

(d) Utilice los alicates para anillos abiertos para instalar la funda del cojin del asiento trasero de tipo banco en el subconjunto de la almohadilla del cojin del asiento trasero con 21 anillos abiertos nuevos en el orden que se muestra en la ilustracion.

AVISO:

• Tenga cuidado de no danar la funda del cojin del asiento trasero de tipo banco.
• Asegurese de instalar firmemente los anillos abiertos tal como se indica en la ilustracion y evitar la aparicion de arrugas en la funda del cojin del asiento trasero de tipo banco.

2. INSTALE LA CUBIERTA DE LA BASE DEL ASIENTO DE SUJECION PARA NINOS

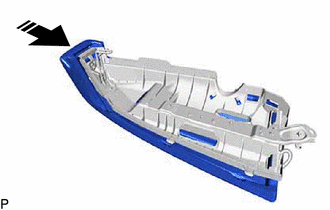

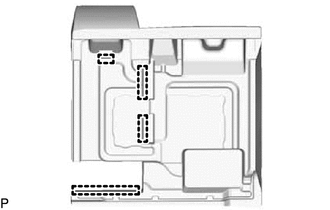

(a) Enganche la guia y la garra como se muestra en la ilustracion.

Instale en esta direccion

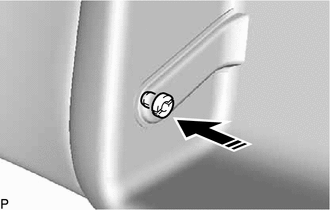

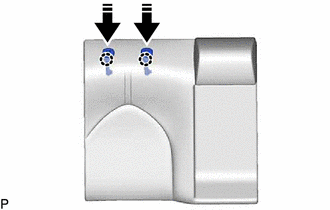

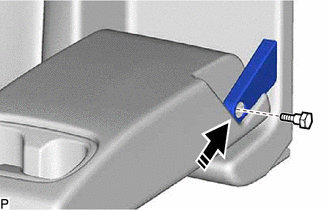

(b) Instale la cubierta de la base del asiento de sujecion para ninos con el tornillo.

OBSERVACION:

Siga el mismo procedimiento con todas las cubiertas de la base del asiento de sujecion para ninos.

3. INSTALE LA CUBIERTA DEL ASIENTO DE SUJECION PARA NINOS

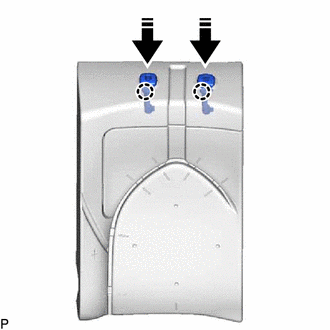

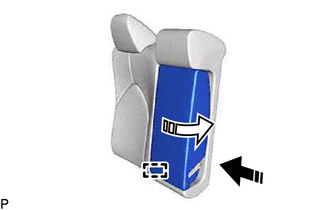

(a) Enganche las 2 guias y las 2 garras para instalar la cubierta del asiento de sujecion para ninos, tal y como se muestra en la ilustracion.

Instale en esta direccion

OBSERVACION:

Siga el mismo procedimiento con todas las cubiertas del asiento de sujecion para ninos.

4. INSTALE LA FUNDA DEL RESPALDO DEL ASIENTO TRASERO INDIVIDUAL (para el lado izquierdo)

OBSERVACION:

Al instalar una funda del respaldo del asiento trasero individual, consulte las Medidas de precaucion para evitar la aparicion de arrugas.

Haga clic aqui

(a) sin reposacabezas extraible:

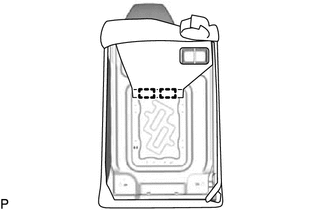

(1) Enganche el fijador.

Fijador

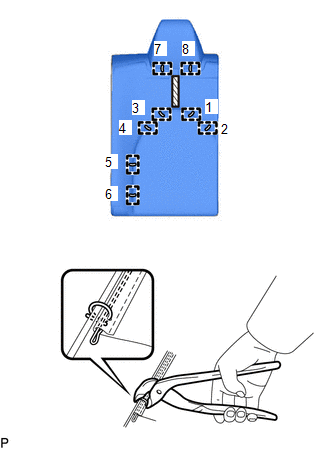

(2) Utilice los alicates para anillos abiertos para instalar la funda del respaldo del asiento trasero de tipo individual en la almohadilla del respaldo del asiento trasero de tipo individual con 8 anillos abiertos nuevos en el orden que se indica en la ilustracion.

AVISO:

• Tenga cuidado de no danar la funda del respaldo trasero de tipo individual.
• Asegurese de instalar firmemente los anillos abiertos tal como se indica en la ilustracion y evitar la aparicion de arrugas en la funda del respaldo trasero de tipo individual.

(b) con reposacabezas extraible:

(1) Enganche el fijador.

Fijador

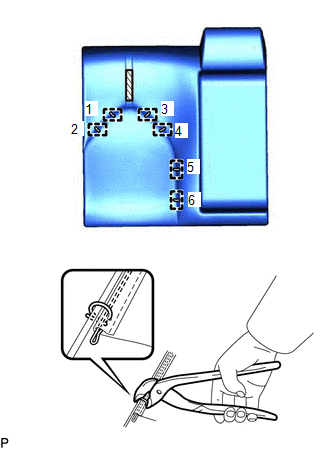

(2) Utilice los alicates para anillos abiertos para instalar la funda del respaldo del asiento trasero de tipo individual en la almohadilla del respaldo del asiento trasero de tipo individual con 6 anillos abiertos nuevos en el orden que se indica en la ilustracion.

AVISO:

• Tenga cuidado de no danar la funda del respaldo trasero de tipo individual.
• Asegurese de instalar firmemente los anillos abiertos tal como se indica en la ilustracion y evitar la aparicion de arrugas en la funda del respaldo trasero de tipo individual.

5. INSTALE EL SOPORTE DEL REPOSACABEZAS DEL ASIENTO TRASERO (para el lado izquierdo)

(a) con reposacabezas extraible:

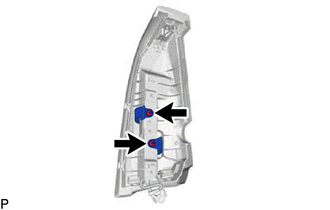

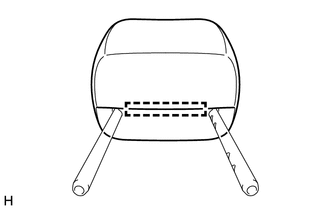

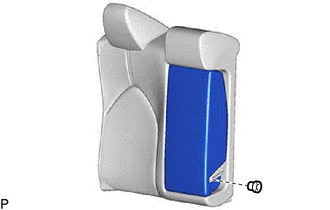

(1) Enganche las 2 garras para instalar los 2 soportes del reposacabezas del asiento trasero como se muestra en la ilustracion.

Instale en esta direccion

6. INSTALE LA FUNDA DEL RESPALDO DEL ASIENTO TRASERO INDIVIDUAL CON ALMOHADILLA (para el lado izquierdo)

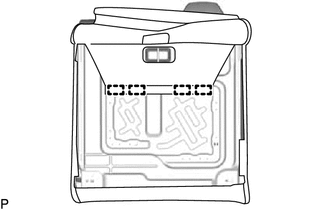

(a) Instale la funda del respaldo del asiento trasero de tipo individual con almohadilla en el subconjunto del bastidor del respaldo del asiento trasero izquierdo tal y como se muestra en la ilustracion.

Instale en esta direccion

(b) Fije los 2 ganchos.

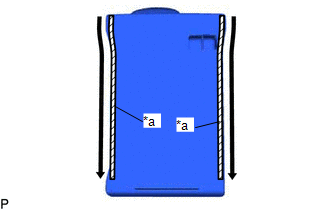

(c) Cierre los 2 fijadores tal y como se muestra en la ilustracion.

*a Fijador

7. INSTALE EL BISEL DE BLOQUEO SUPERIOR DEL RESPALDO DEL ASIENTO TRASERO (para el lado izquierdo)

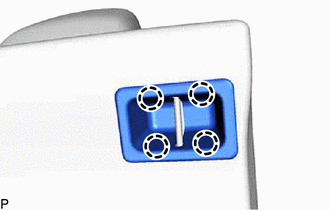

(a) Enganche las 4 garras para instalar un nuevo bisel superior del dispositivo de bloqueo del respaldo del asiento trasero.

8. INSTALE LA FUNDA DEL RESPALDO DEL ASIENTO TRASERO DE TIPO INDIVIDUAL (para el lado derecho)

OBSERVACION:

Al instalar una funda del respaldo del asiento trasero individual, consulte las Medidas de precaucion para evitar la aparicion de arrugas.

Haga clic aqui

(a) sin reposacabezas extraible:

(1) Enganche el fijador.

Fijador

(2) Utilice unos alicates para anillos abiertos e instale los 8 anillos abiertos nuevos en el orden que se indica en la ilustracion.

AVISO:

• Tenga cuidado de no danar la funda del respaldo trasero de tipo individual.
• Asegurese de instalar firmemente los anillos abiertos tal como se indica en la ilustracion y evitar la aparicion de arrugas en la funda del respaldo trasero de tipo individual.

(3) Enganche las 4 guias para instalar la funda del respaldo del asiento trasero de tipo individual en la almohadilla del respaldo del asiento trasero de tipo individual. AVISO: Tenga cuidado de no danar la funda del respaldo trasero de tipo individual.

(b) con reposacabezas extraible:

(1) Enganche el fijador.

Fijador

(2) Utilice unos alicates para anillos abiertos e instale los 6 anillos abiertos nuevos en el orden que se indica en la ilustracion.

AVISO:

• Tenga cuidado de no danar la funda del respaldo trasero de tipo individual.
• Asegurese de instalar firmemente los anillos abiertos tal como se indica en la ilustracion y evitar la aparicion de arrugas en la funda del respaldo trasero de tipo individual.

(3) Enganche las 4 guias para instalar la funda del respaldo del asiento trasero de tipo individual en la almohadilla del respaldo del asiento trasero de tipo individual. AVISO: Tenga cuidado de no danar la funda del respaldo trasero de tipo individual.

9. INSTALE EL SOPORTE DEL REPOSACABEZAS DEL ASIENTO TRASERO (para el lado derecho)

(a) con reposacabezas extraible:

(1) Enganche las 2 garras para instalar los 2 soportes del reposacabezas del asiento trasero como se muestra en la ilustracion.

Instale en esta direccion

10. INSTALE LA FUNDA DEL RESPALDO DEL ASIENTO TRASERO INDIVIDUAL CON ALMOHADILLA (para el lado derecho)

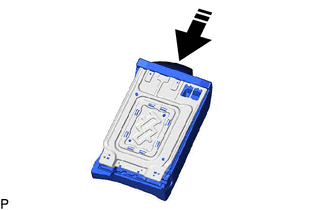

(a) Instale la funda del respaldo del asiento trasero de tipo individual con almohadilla en el subconjunto del bastidor del respaldo del asiento trasero derecho tal y como se muestra en la ilustracion.

Instale en esta direccion

(b) Fije los 4 ganchos.

(c) Cierre los 2 fijadores tal y como se muestra en la ilustracion.

*a Fijador

11. INSTALE EL BISEL SUPERIOR DEL DISPOSITIVO DE BLOQUEO DEL RESPALDO DEL ASIENTO TRASERO (para el lado derecho)

(a) Enganche las 4 garras para instalar un nuevo bisel superior del dispositivo de bloqueo del respaldo del asiento trasero.

12. INSTALE LA GUIA DEL CINTURON DE SEGURIDAD DE HOMBRO CENTRAL DEL ASIENTO TRASERO (para el lado derecho)

(a) Enganche la guia.

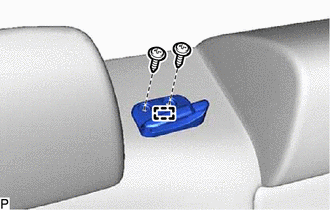

(b) Instale la guia del cinturon de seguridad de hombro del asiento trasero central con los 2 tornillos.

13. INSTALE EL CONJUNTO DEL REPOSABRAZOS CENTRAL DEL ASIENTO TRASERO (para el lado derecho)

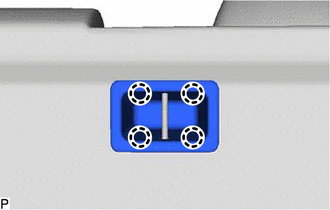

(a) Instale el casquillo tal y como se muestra en la ilustracion.

Instale en esta direccion

(b) Enganche el pasador e instale provisionalmente el conjunto del reposabrazos central del asiento trasero tal como se muestra en la ilustracion.

	Instale en esta direccion (1)
	Instale en esta direccion (2)

(c) Instale el conjunto del reposabrazos central del asiento trasero con el casquillo.

14. COLOQUE LA CUBIERTA DE LA BISAGRA DEL RESPALDO TRASERO (para el lado derecho)

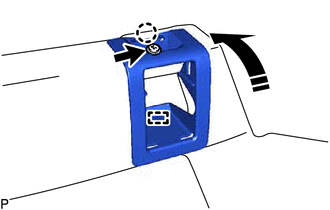

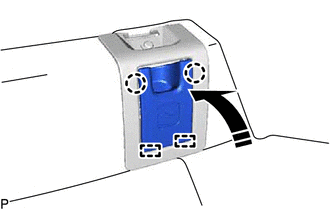

(a) Coloque la cubierta de la bisagra del respaldo trasero como se muestra en la ilustracion.

Instale en esta direccion

(b) Instale el perno.

Torque:

7.0 N·m {71 kgf·cm, 62 in·lbf}

15. INSTALE LA CUBIERTA DEL REPOSACABEZAS DEL ASIENTO TRASERO

OBSERVACION:

Siga el mismo procedimiento en los lados izquierdo y derecho.

(a) con reposacabezas extraible:

(1) Instale la cubierta del reposacabezas del asiento trasero en el subconjunto de la almohadilla del reposacabezas del asiento trasero.

(2) Fije el gancho.

16. INSTALE EL SUBCONJUNTO DE LA FUNDA DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO (para el lado izquierdo)

(a) Instale el subconjunto de la funda del respaldo del asiento trasero izquierdo en la almohadilla del respaldo lateral del asiento trasero izquierdo.

17. INSTALE EL CONJUNTO DEL AIRBAG DEL ASIENTO TRASERO IZQUIERDO (para el lado izquierdo)

Haga clic aqui

18. INSTALE LA FUNDA DEL RESPALDO LATERAL TRASERO CON ALMOHADILLA (para el lado izquierdo)

(a) Instale la funda del respaldo lateral trasero con almohadilla en el subconjunto del bastidor del respaldo lateral del asiento trasero izquierdo tal y como se muestra en la ilustracion.

Instale en esta direccion

(b) Fije los 15 ganchos.

(c) Coloque las 2 tuercas. Torque: 8.0 N·m {82 kgf·cm, 71 in·lbf}

19. INSTALE LA GUIA DEL CINTURON DE SEGURIDAD DE HOMBRO DEL ASIENTO TRASERO IZQUIERDO (para el lado izquierdo)

(a) Enganche la guia.

(b) Instale la guia del cinturon de seguridad de hombro del asiento trasero izquierdo con los 2 tornillos.

20. INSTALE EL SUBCONJUNTO DE LA FUNDA DEL RESPALDO DEL ASIENTO TRASERO DERECHO (para el lado derecho)

OBSERVACION:

Siga el mismo procedimiento que en el lado izquierdo.

21. INSTALE EL CONJUNTO DEL AIRBAG DEL ASIENTO TRASERO DERECHO (para el lado derecho)

OBSERVACION:

Siga el mismo procedimiento que en el lado izquierdo.

22. INSTALE LA FUNDA DEL RESPALDO LATERAL DEL ASIENTO TRASERO CON ALMOHADILLA (para el lado derecho)

OBSERVACION:

Siga el mismo procedimiento que en el lado izquierdo.

23. INSTALE LA GUIA DEL CINTURON DE SEGURIDAD DE HOMBRO DEL ASIENTO TRASERO DERECHO (para el lado derecho)

OBSERVACION:

Siga el mismo procedimiento que en el lado izquierdo.
