DESMONTAJE
PROCEDIMIENTO
1. EXTRAIGA EL CABLE DEL ESPEJO DEL MEDIDOR

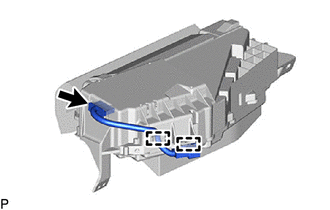

| (a) Desconecte el conector. |
|
(b) Desenganche las 2 abrazaderas para extraer el cable del espejo del medidor.
2. EXTRAIGA EL ELEMENTO AMORTIGUADOR DEL VELOCIMETRO DEL MEDIDOR COMBINADO N° 1

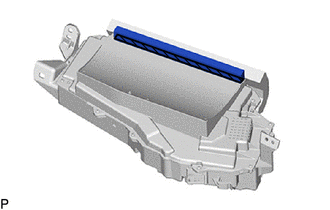

(a) Extraiga el elemento amortiguador del velocimetro del medidor combinado No. 1.
.png) |
Cinta adhesiva de doble cara |
3. EXTRAIGA EL ELEMENTO AMORTIGUADOR DEL VELOCIMETRO DEL MEDIDOR COMBINADO

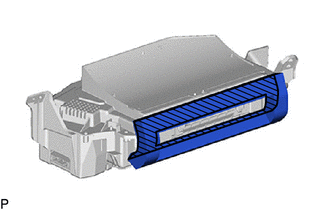

(a) Extraiga el elemento amortiguador del velocimetro del medidor combinado.
|
|
Cinta adhesiva de doble cara |
4. EXTRAIGA LA PLACA DEL ESPEJO DEL MEDIDOR COMBINADO NO. 1

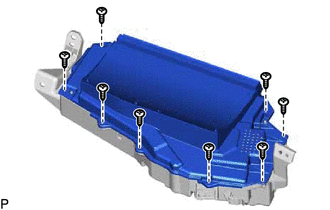

| (a) Extraiga los 8 tornillos. |
|

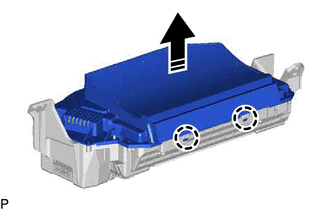

(b) Desenganche las 2 garras como se muestra en la ilustracion.
.png) |
Extraiga en esta direccion |

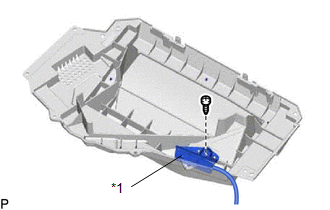

| (c) Extraiga el tornillo. |
|
(d) Desconecte el conjunto del sensor de las luces para retirar la placa del espejo del medidor No. 1 del medidor combinado.
