MONTAJE
PROCEDIMIENTO
1. INSTALE LA PLACA DEL ESPEJO DEL MEDIDOR COMBINADO NO. 1

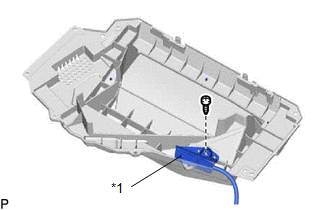

| (a) Conecte el conjunto del sensor de las luces con el tornillo. |
|

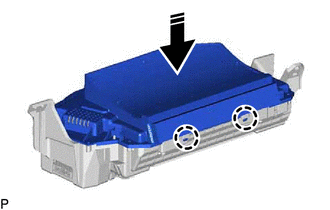

(b) Enganche las 2 garras tal y como se muestra en la ilustracion.
.png) |
Instalar en esta direccion |

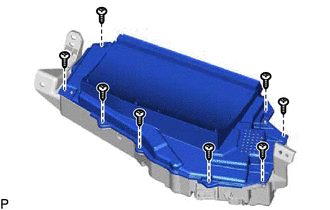

| (c) Instale la placa del espejo del medidor combinado No. 1 con los 8 tornillos. |
|

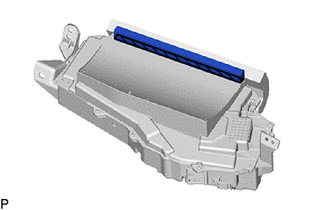

2. INSTALE EL ELEMENTO AMORTIGUADOR DEL VELOCIMETRO DEL MEDIDOR COMBINADO
(a) Limpie la superficie del subconjunto del medidor del espejo.
(1) Quite la cinta adhesiva de doble cara restante del subconjunto del medidor del espejo.
(2) Elimine cualquier residuo de la cinta adhesiva con un limpiador.
(b) Quite el papel protector de un nuevo elemento amortiguador del velocimetro del medidor combinado.
OBSERVACION:
Cuando quite el papel protector, mantenga la superficie adhesiva libre de particulas extranas.
(c) Instale el elemento amortiguador del velocimetro del medidor combinado.
.png)
.png) |
Cinta adhesiva de doble cara |

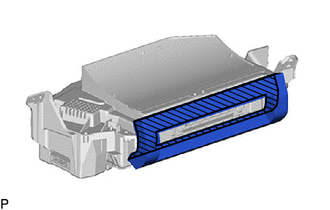

3. INSTALE EL ELEMENTO AMORTIGUADOR DEL VELOCIMETRO DEL MEDIDOR COMBINADO N° 1
(a) Limpie la superficie del subconjunto del medidor del espejo.
(1) Quite la cinta adhesiva de doble cara restante del subconjunto del medidor del espejo.
(2) Elimine cualquier residuo de la cinta adhesiva con un limpiador.
(b) Quite el papel protector de un nuevo elemento amortiguador del velocimetro del medidor combinado No. 1.
OBSERVACION:
Cuando quite el papel protector, mantenga la superficie adhesiva libre de particulas extranas.
(c) Instale el elemento amortiguador del velocimetro del medidor combinado No. 1.
.png)
|
|
Cinta adhesiva de doble cara |

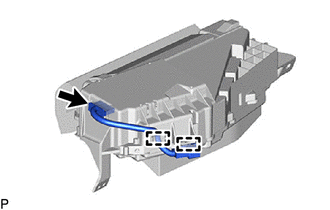

4. INSTALE EL CABLE DEL MEDIDOR DEL ESPEJO
| (a) Enganche las 2 abrazaderas. |
|
(b) Conecte el conector para instalar el cable del medidor del espejo.
