DESMONTAJE
PRECAUCION / AVISO / OBSERVACION
AVISO:

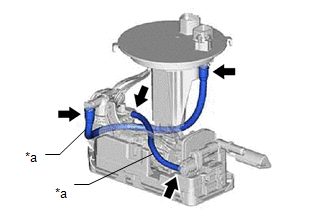

No desconecte el tubo que se muestra en la ilustracion al desmontar el conjunto del tubo de aspiracion del combustible con bomba y medidor. Hacerlo impedira el montaje del tubo de aspiracion de combustible con el conjunto del indicador y la bomba, ya que el tubo queda insertado a presion en el subconjunto de la placa de aspiracion de combustible.
*a | Tubo |
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL SENSOR DEL NIVEL DE COMBUSTIBLE
Haga clic aqui
2. EXTRAIGA LA BOMBA DE COMBUSTIBLE

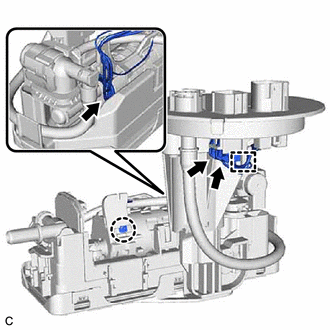

(a) Desconecte los 3 conectores del mazo de cables de la bomba de combustible. |
|
(b) Desenganche la garra y desconecte el terminal de masa del mazo de cables de la bomba de combustible.
(c) Desenganche la abrazadera y extraiga el mazo de cables de la bomba de combustible del conjunto del tubo de aspiracion del combustible con bomba y medidor.
AVISO:

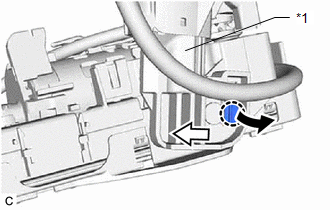

(d) Desenganche la garra, deslice el subconjunto de la placa de aspiracion de combustible y, a continuacion, separe el subconjunto del deposito secundario de combustible.
*1 | Subconjunto de la placa de aspiracion de combustible |
![]() |
Tirar |
![]() |
Deslizar |

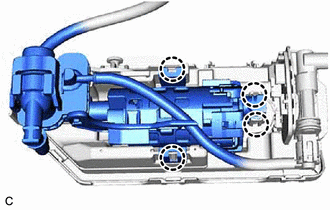

(e) Desenganche las 4 garras y extraiga el subconjunto de la placa de aspiracion de combustible del subconjunto del deposito secundario de combustible. |
|

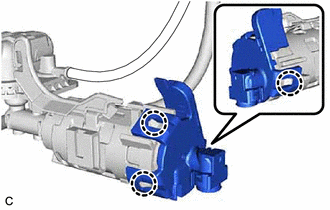

(f) Desenganche las 3 garras y extraiga el soporte de aspiracion de combustible No. 2 del subconjunto de la placa de aspiracion de combustible. |
|

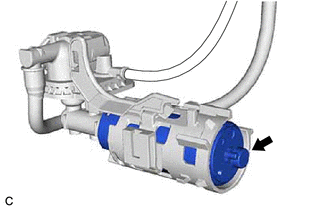

(g) Extraiga la bomba de combustible del subconjunto la placa de aspiracion de combustible. |
|

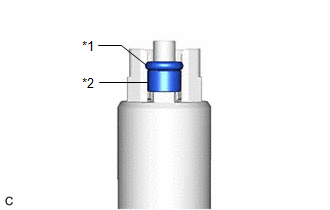

(h) Extraiga la junta torica y el separador de la bomba de combustible. |
|
