Toyota Camry Manual de reparaciones XV70 (2017-2023): Desmontaje

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Tren de potencia / Ua80e (transmisiÓn AutomÁtica / Transeje) / Bomba De Aceite / Desmontaje

DESMONTAJE

PROCEDIMIENTO

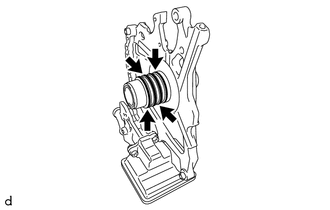

1. EXTRAIGA LA JUNTA DE ESTANQUEIDAD DEL ACEITE DEL TAMBOR DEL EMBRAGUE

(a) Extraiga las 4 juntas de estanqueidad del aceite del tambor del embrague del conjunto del eje de estátor.

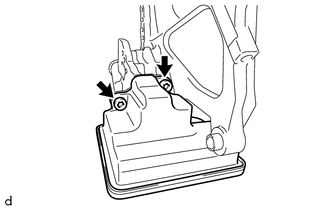

2. EXTRAIGA EL CONJUNTO DEL COLADOR DE ACEITE

(a) Utilice una llave de cubo "TORX" T30 para extraer los 2 pernos y el conjunto del colador de aceite del subconjunto de la tapa de la bomba de aceite delantera.

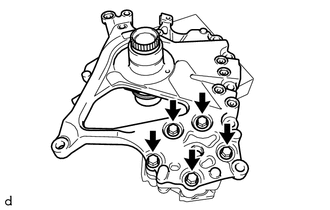

3. EXTRAIGA EL CONJUNTO DEL EJE DEL ESTÁTOR

(a) Extraiga los 5 pernos y el conjunto del eje del estátor del cuerpo delantero de la bomba de aceite.

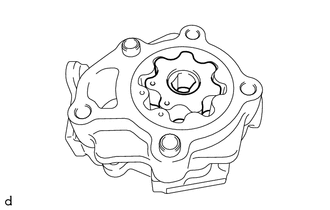

4. EXTRAIGA EL ENGRANAJE CONDUCTOR DELANTERO DE LA BOMBA DE ACEITE

(a) Extraiga el engranaje conductor delantero de la bomba de aceite del cuerpo delantero de la bomba de aceite.

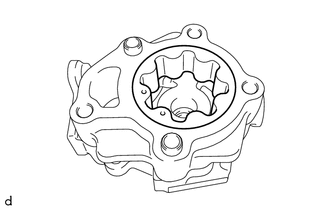

5. EXTRAIGA EL ENGRANAJE CONDUCIDO DELANTERO DE LA BOMBA DE ACEITE

(a) Extraiga el engranaje conducido delantero de la bomba de aceite del cuerpo delantero de la bomba de aceite.

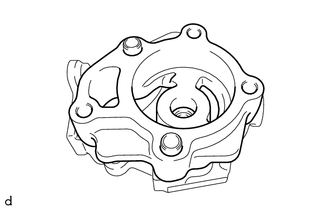

6. EXTRAIGA EL CUERPO DE LA BOMBA DE ACEITE DELANTERA

(a) Extraiga el cuerpo de la bomba de aceite delantera del subconjunto de la tapa de la bomba de aceite delantera.

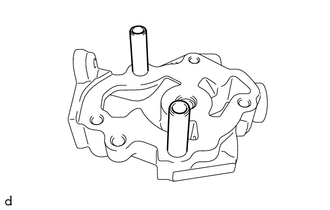

7. EXTRAIGA EL PASADOR DEL ANILLO

(a) Extraiga los 2 pasadores de anillo del subconjunto de la tapa de la bomba de aceite delantera.
