DIAGRAMA DEL SISTEMA

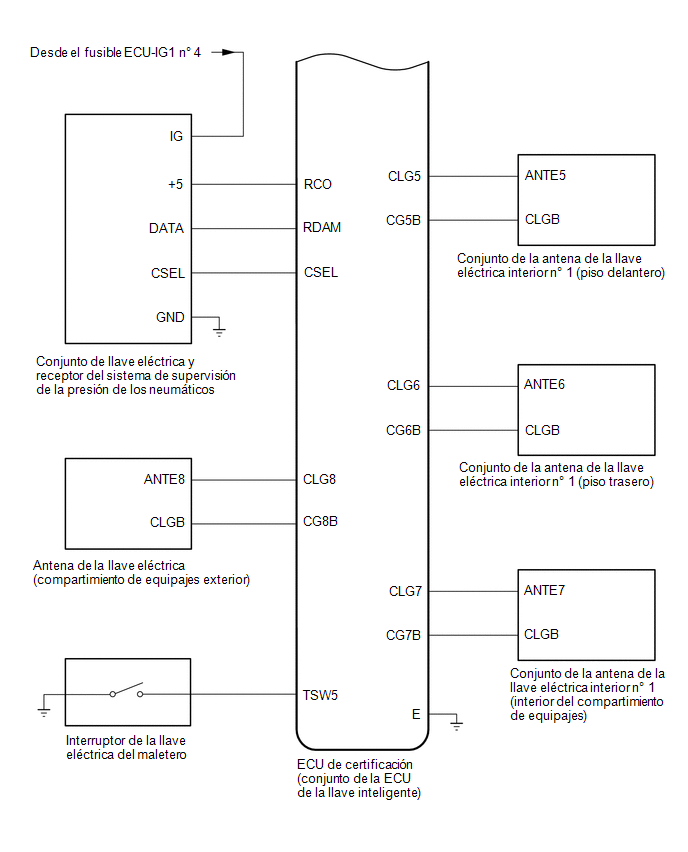

SISTEMA DE LLAVE INTELIGENTE (para función de entrada)

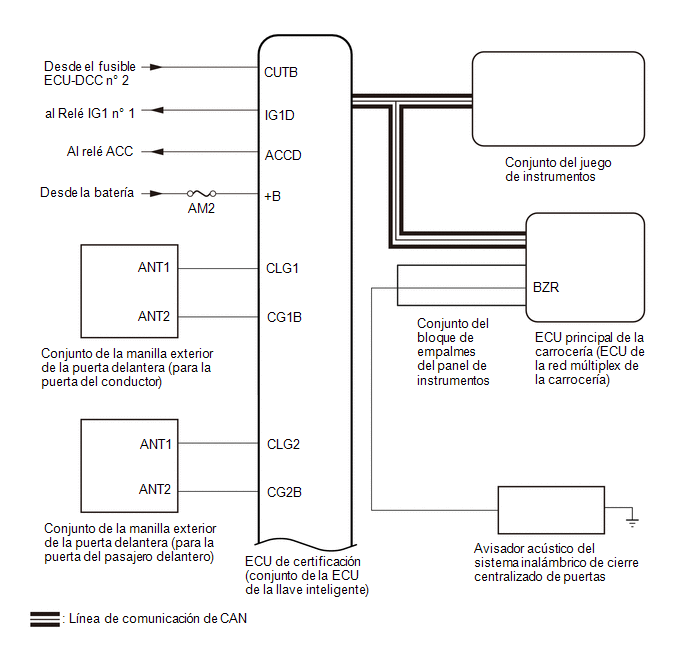

SISTEMA DE LLAVE INTELIGENTE (para la función de arranque)
Haga clic aquí .gif)
SISTEMA DE CONTROL DE CIERRE CENTRALIZADO DE PUERTAS
Haga clic aquí
SISTEMA INALÁMBRICO DE CIERRE CENTRALIZADO DE PUERTAS (con sistema de llave inteligente)
Haga clic aquí
SISTEMA DE APERTURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
Haga clic aquí
UbicaciÓn De Las Piezas
CÓmo Proceder Con La LocalizaciÓn De AverÍasExtracciOn
EXTRACCION PRECAUCION / AVISO / OBSERVACION
Se muestran a continuacion los procedimientos necesarios (ajuste,
calibracion, inicializacion o registro) que deben realizarse una vez que se
han extraido, instalado o sustituido las piezas durante la
instalacion/extraccion del forro del techo. Pro ...
Compruebe si hay cortocircuitos a GND en la línea del bus 5
DESCRIPCIÓN Podría haber un cortocircuito entre una de las líneas del bus de CAN y GND cuando no exista resistencia entre el terminal 15 (CA5H) de la ECU de pasarela central (ECU de pasarela de red) y el terminal 4 (CG) del DLC3 o el terminal 16 (CA5L) de la ECU de pasarela central (ECU de pasare ...
UbicaciOn De Las Piezas
UBICACION DE LAS PIEZAS ILUSTRACION
*1 CONJUNTO DEL ALTAVOZ DELANTERO DERECHO NO. 2
*2 CONJUNTO DE LA ANTENA DE NAVEGACION
- Telefono secundario
*3 CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA
*4 DCM (TRANSCEPTOR DE TELEMATICA)
*5 ECU DE NAVEGACION (con Sistem ...
