INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL ACTUADOR DEL FRENO DE ESTACIONAMIENTO

(a) Inspección del funcionamiento del conjunto del actuador del freno de estacionamiento

(1) Aplique tensión a los terminales del conjunto del actuador del freno de estacionamiento y compruebe si funciona como se especifica.

Estándar:

LH

Conexión del tester

Funcionamiento del conjunto del actuador del freno de estacionamiento

Terminal positivo de la batería (+) - v1-2 (MRL+)

Negativo de la batería (-) - v1-1 (MRL-)

Bloqueado

Positivo de la batería (+) - v1-1 (MRL-)

Negativo de la batería (-) - v1-2 (MRL+)

Soltar
RH

Conexión del tester

Funcionamiento del conjunto del actuador del freno de estacionamiento

Terminal positivo de la batería (+) - u1-2 (MRR+)

Terminal negativo de la batería (-) - u1-1 (MRR-)

Bloqueado

Terminal positivo de la batería (+) - u1-1 (MRR-)

Terminal negativo de la batería (-) - u1-2 (MRR+)

Soltar

Si el resultado no es el especificado, sustituya el conjunto del actuador del freno de estacionamiento.

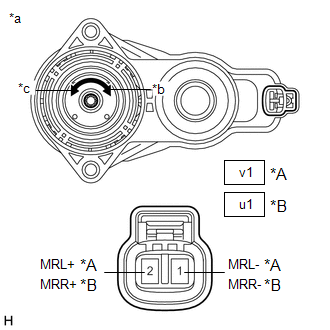

*A

LH

*B

RH

*a

Componente sin arnés conectado

(Conjunto del actuador del freno de estacionamiento)

*b

Bloqueo

*c

Liberar
