UBICACIÓN DE LAS PIEZAS

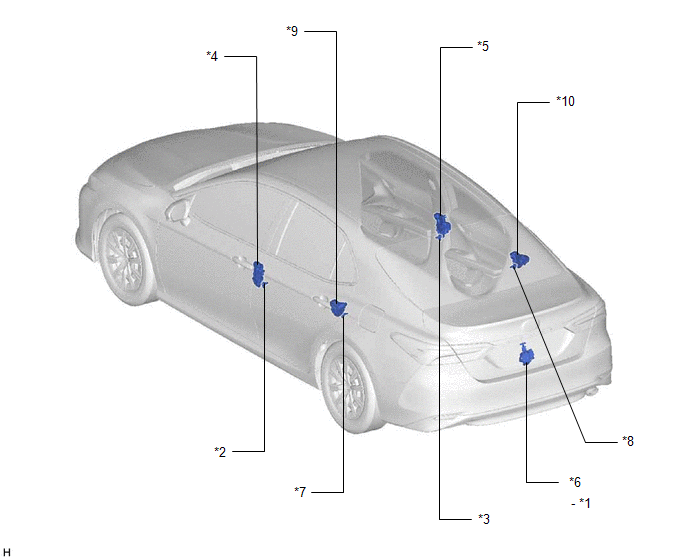

ILUSTRACIÓN
|
*1 | INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES |
*2 | CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA (para el lado izquierdo) |
|
*3 | CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA (para el lado derecho) |
*4 | CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA IZQUIERDA CON MOTOR |
|
*5 | CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA DERECHA CON MOTOR |
*6 | CONJUNTO DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES |
|
*7 | CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA TRASERA (para el lado izquierdo) |
*8 | CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA TRASERA (para el lado derecho) |
|
*9 | CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA IZQUIERDA CON MOTOR |
*10 | CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA DERECHA CON MOTOR |

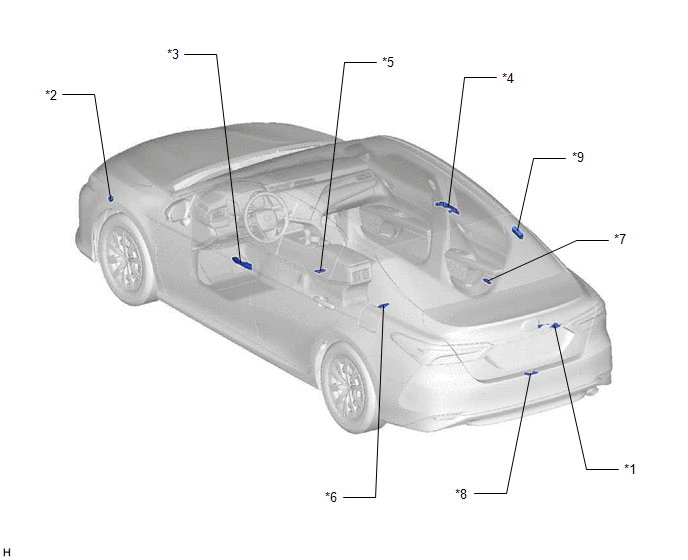

ILUSTRACIÓN
|
*1 | INTERRUPTOR DE LA LLAVE ELÉCTRICA DEL COMPARTIMIENTO DE EQUIPAJES |
*2 | Zumbador del bloqueo inalámbrico de puertas |
|
*3 | CONJUNTO DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA (para la puerta del conductor) - ANTENA DE LA LLAVE ELÉCTRICA - SENSOR DE BLOQUEO - SENSOR DE DESBLOQUEO |
*4 | CONJUNTO DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA (para la puerta del pasajero delantero) - ANTENA DE LA LLAVE ELÉCTRICA - SENSOR DE BLOQUEO - SENSOR DE DESBLOQUEO |
|
*5 | CONJUNTO DE LA ANTENA INTERIOR DE LA LLAVE ELÉCTRICA NO. 1 (PISO DELANTERO) |
*6 | CONJUNTO DE LA ANTENA INTERIOR DE LA LLAVE ELÉCTRICA N.° 1 (PISO TRASERO) |
|
*7 | CONJUNTO DE LA ANTENA INTERIOR DE LA LLAVE ELÉCTRICA N.° 1 (INTERIOR DEL COMPARTIMIENTO DE EQUIPAJES) |
*8 | ANTENA DE LA LLAVE ELÉCTRICA (EXTERIOR DEL COMPARTIMENTO DE EQUIPAJE) |
|
*9 | LLAVE ELÉCTRICA Y CONJUNTO DEL RECEPTOR DEL SISTEMA DE SUPERVISIÓN DE LA PRESIÓN DE LOS NEUMÁTICOS |
- | - |

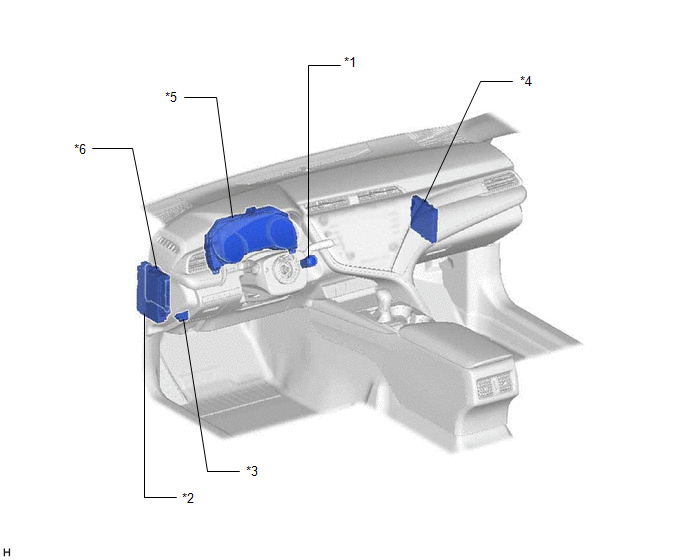

ILUSTRACIÓN
|
*1 | INTERRUPTOR DEL MOTOR |
*2 | CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE AM2 |
|
*3 | DLC3 |
*4 | ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE) |
|
*5 | CONJUNTO DEL MEDIDOR COMBINADO |
*6 | ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) |
PrecauciÓn
Diagrama Del SistemaComponentes
COMPONENTES ILUSTRACION
*1 SENSOR DE PRESION
DEL AIRE ACONDICIONADO
- -
N*m (kgf*cm, pi.*lbf): Par de apriete especificado
? Pieza no reutilizable
Aceite del compresor ND-OIL 12 o un producto equivalente
- - ...
Desmontaje
DESMONTAJE PROCEDIMIENTO 1.
EXTRAIGA EL CABLE DEL ESPEJO DEL MEDIDOR
(a) Desconecte el conector.
(b) Desenganche las 2 abrazaderas para extraer el cable del espejo del
medidor. 2. EXTRAIGA EL ELEMENTO AMORTIGUADOR DEL VELOCIMETRO DEL
MEDIDOR COMBINADO N° 1 (a) Extraiga ...
