Toyota Camry Manual de reparaciones XV70 (2017-2023): Diagrama Del Sistema

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Interior del vehículo / Sistemas Complementarios De SujeciÓn / Sistema Del Airbag / Diagrama Del Sistema

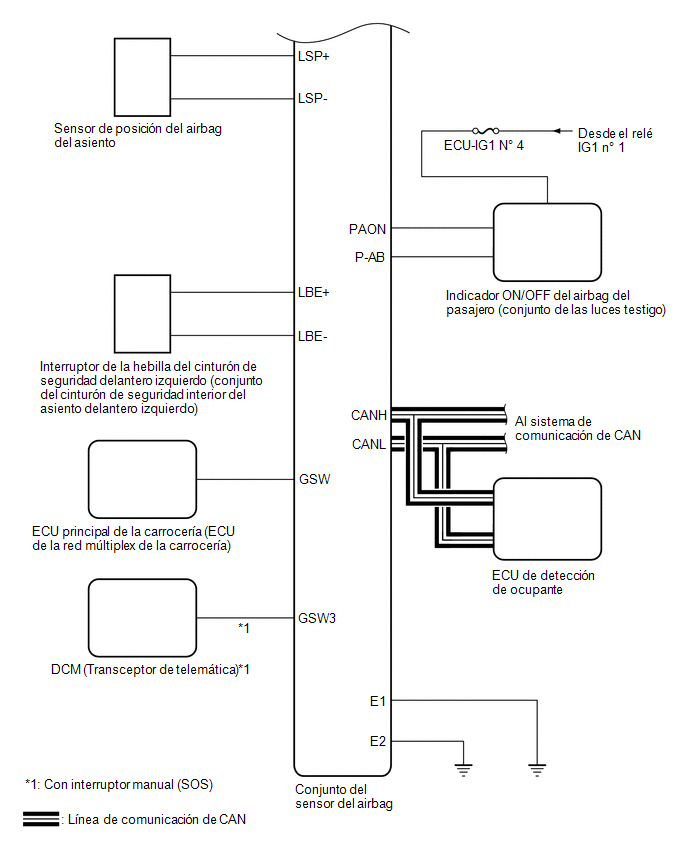

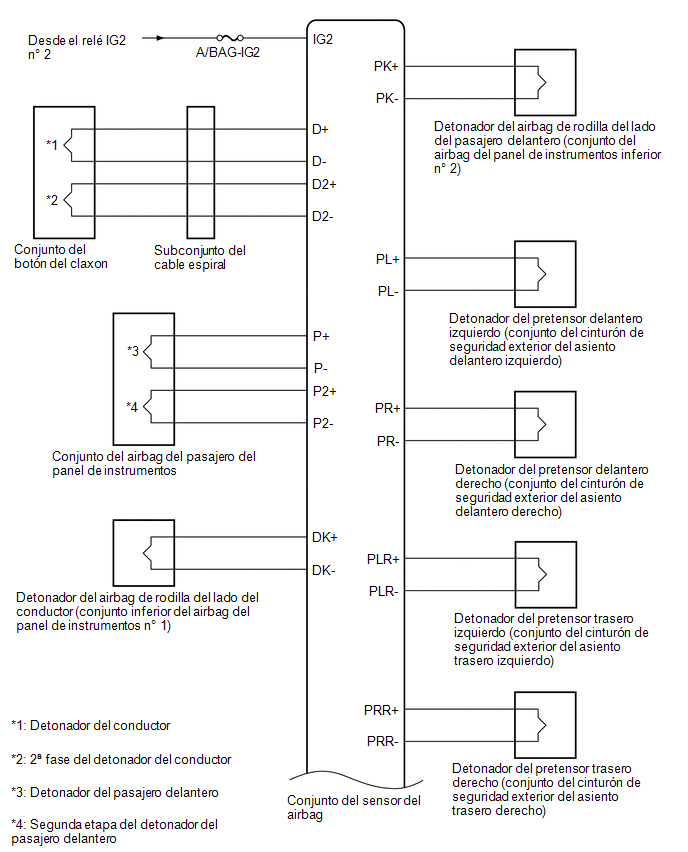

DIAGRAMA DEL SISTEMA

Tabla de comunicaciones

ECU transmisora

(Transmisor)

ECU de recepción

Señal

Método de comunicación

Conjunto del sensor del airbag

ECU de detección de ocupantes
  • Señal de detección de colisión
  • Señal de aceleración

CAN

Conjunto del sensor del airbag

ECM
  • Señal de detección de colisión

Conjunto del sensor del airbag

Conjunto del medidor combinado
  • Señal de solicitud de iluminación del indicador de advertencia SRS

ECU de detección de ocupantes

Conjunto del sensor del airbag
  • Señal de fallo del sistema de clasificación de ocupantes
  • Señal de error de punto cero del sistema de clasificación de ocupantes
  • Señal de estado de ocupante para el pasajero delantero
  • Señal de estado del interruptor de la hebilla del pasajero delantero
