Toyota Camry Manual de reparaciones XV70 (2017-2023): UbicaciÓn De Las Piezas

UBICACIÓN DE LAS PIEZAS

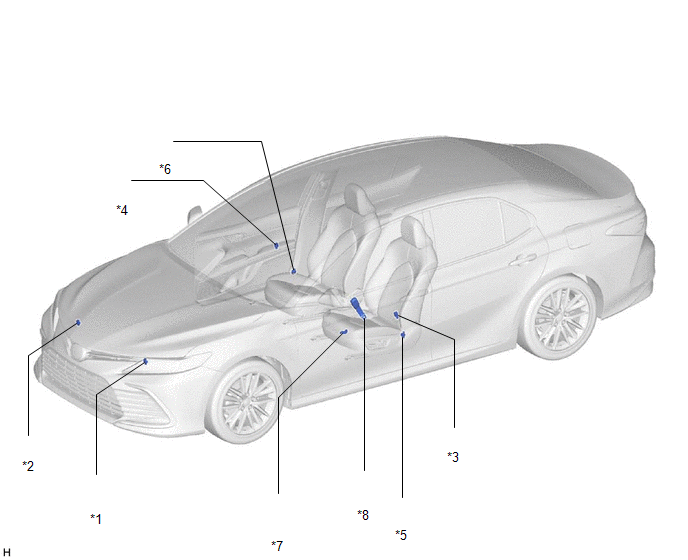

ILUSTRACIÓN

*1

SENSOR DEL AIRBAG DELANTERO IZQUIERDO

*2

SENSOR DEL AIRBAG DELANTERO DERECHO

*3

SENSOR DEL AIRBAG LATERAL IZQUIERDO DE LA PUERTA

*4

SENSOR DEL AIRBAG LATERAL DERECHO DE LA PUERTA

*5

SENSOR DEL AIRBAG LATERAL IZQUIERDO NO. 1

*6

SENSOR DEL AIRBAG LATERAL DERECHO NO. 1

*7

SENSOR DE POSICIÓN DEL AIRBAG DEL ASIENTO

*8

CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO IZQUIERDO

- INTERRUPTOR DE LA HEBILLA DEL CINTURÓN DE SEGURIDAD DEL ASIENTO DELANTERO IZQUIERDO

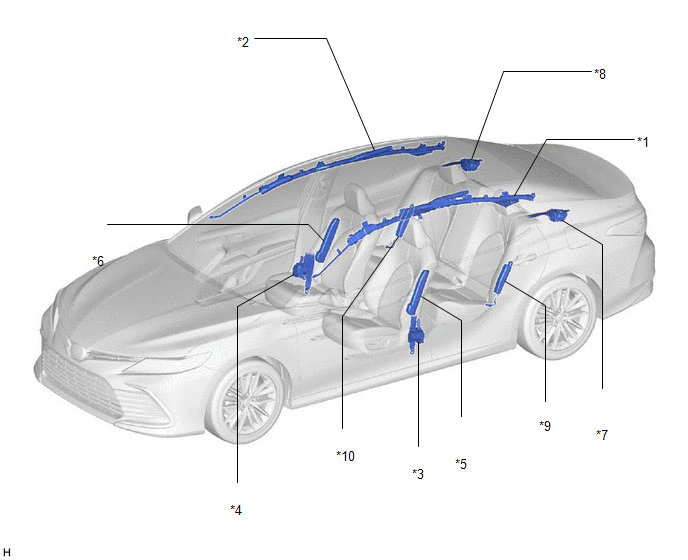

ILUSTRACIÓN

*1

CONJUNTO DEL AIRBAG DE CORTINA IZQUIERDO

*2

CONJUNTO DEL AIRBAG DE CORTINA DERECHO

*3

CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO IZQUIERDO

*4

CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO DERECHO

*5

CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO IZQUIERDO

*6

CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO DERECHO

*7

CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO IZQUIERDO

*8

CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO DERECHO

*9

CONJUNTO DEL AIRBAG DEL ASIENTO TRASERO IZQUIERDO

*10

CONJUNTO DEL AIRBAG DEL ASIENTO TRASERO DERECHO

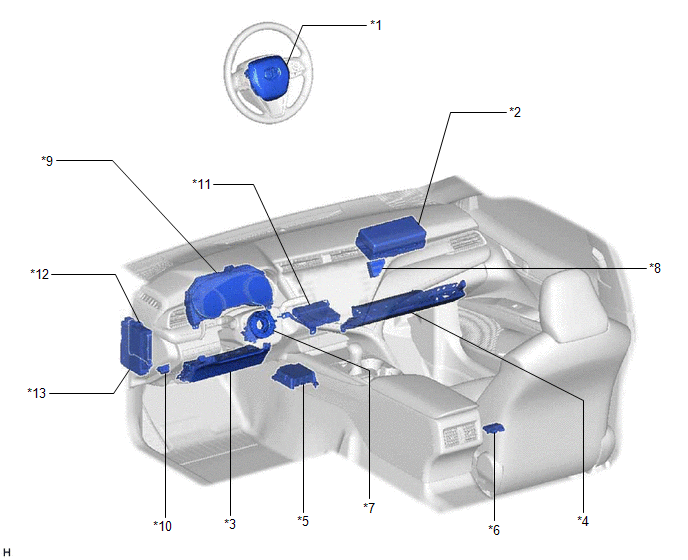

ILUSTRACIÓN

*1

CONJUNTO DEL BOTÓN DEL CLAXON

*2

CONJUNTO DEL AIRBAG DEL PANEL DE INSTRUMENTOS DEL PASAJERO

*3

CONJUNTO INFERIOR DEL AIRBAG DEL PANEL DE INSTRUMENTOS NO. 1

*4

CONJUNTO DEL AIRBAG DEL PANEL DE INSTRUMENTOS INFERIOR NO. 2

*5

CONJUNTO DEL SENSOR DEL AIRBAG

*6

ECU DE DETECCIÓN DE OCUPANTE

*7

SUBCONJUNTO DEL CABLE ESPIRAL

*8

- INDICADOR ON/OFF DEL AIRBAG DEL PASAJERO

CONJUNTO DE LAS LUCES TESTIGO

*9

CONJUNTO DEL MEDIDOR COMBINADO

- INDICADOR DE ADVERTENCIA SRS

*10

DLC3

*11

DCM (TRANSCEPTOR DE LA UNIDAD TELEMÁTICA) (con interruptor manual (SOS))

*12

ECU DE LA CARROCERÍA PRINCIPAL (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

*13

CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

- FUSIBLE A/BAG-IG2

- FUSIBLE METER-IG2

- FUSIBLE ECU-IG1 NO. 4

- FUSIBLE ECU-DCC NO. 2

-

-
