DESCRIPCIÓN
Cuando el interruptor de encendido está en la posición ON, el conjunto del motor del regulador del elevalunas eléctrico (para la puerta trasera izquierda) se acciona por medio del conjunto del interruptor del regulador del elevalunas eléctrico trasero (para la puerta izquierda). El conjunto del motor del regulador del elevalunas eléctrico (para la puerta trasera izquierda) realiza las funciones del motor, del regulador y de la ECU.

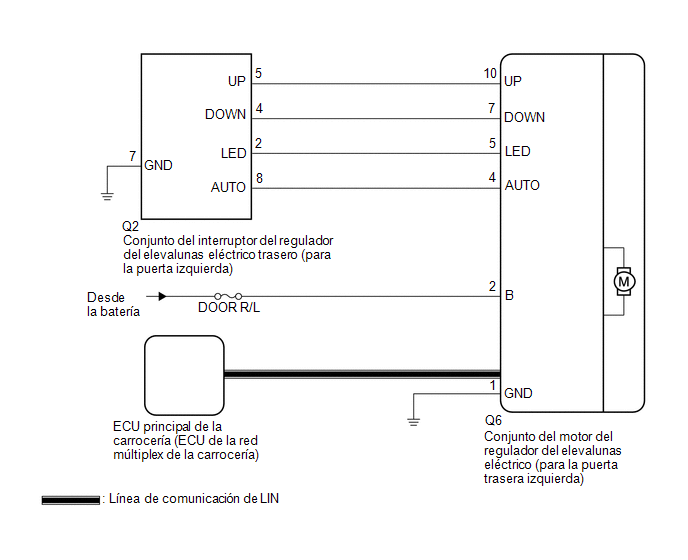

DIAGRAMA DE CONEXIONES
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Haga clic aquí
Haga clic aquí
Haga clic aquí
*: Con sistema de llave inteligente
PROCEDIMIENTO
1. | LEA EL VALOR CON EL TECHSTREAM (CARROCERÍA PRINCIPAL) |
(a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendido en posición ON.
(c) Encienda el Techstream.
(d) Ingrese a los siguientes menús: Body Electrical / Main Body / Data List.
(e) Consulte la lista de datos de acuerdo con la pantalla del Techstream.
Body Electrical > Main Body > Data List
Pantalla del tester | Elemento de medición |
Rango | Condición normal |
Nota de diagnóstico |
---|---|---|---|---|
Communication RL-Door Motor |
Estado de la conexión entre el conjunto del motor del regulador del elevalunas eléctrico (para la puerta trasera izquierda) y la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) |
STOP u OK | STOP: Comunicación detenida OK: Comunicación normal |
- |
Pantalla del tester |
---|
Communication RL-Door Motor |
OK:
Se visualiza OK para cada elemento de la lista de datos anterior.
NG | ![]() | VAYA A SISTEMA DE COMUNICACIÓN LIN (consulte Cómo proceder con la localización de averías) |
|
2. |
LEA EL VALOR INDICADO EN EL TECHSTREAM (MOTOR DE LA PUERTA TRASERA IZQUIERDA) |
(a) Entre en los siguientes menús: Body Electrical / RL-Door Motor / Data List.
(b) Consulte la lista de datos siguiendo la pantalla del Techstream.
Body Electrical / RL-Door Motor / Data List
Pantalla del tester | Elemento de medición |
Rango | Condición normal |
Nota de diagnóstico |
---|---|---|---|---|
RL Door P/W Up SW | Señal del interruptor de subida manual del elevalunas eléctrico de la puerta trasera izquierda |
OFF u ON | OFF: el interruptor de subida manual del elevalunas eléctrico de la puerta trasera izquierda no se activa ON: el interruptor de subida manual del elevalunas eléctrico de la puerta trasera izquierda se activa |
- |
RL Door P/W Down SW |
Señal del interruptor de bajada manual del elevalunas eléctrico de la puerta trasera izquierda |
OFF u ON | OFF: el interruptor de bajada manual del elevalunas eléctrico de la puerta trasera izquierda no se activa ON: el interruptor de bajada manual del elevalunas eléctrico de la puerta trasera izquierda se activa |
- |
Pantalla del tester |
---|
RL Door P/W Up SW |
RL Door P/W Down SW |
OK:
En la pantalla del Techstream, se visualizará ON u OFF según corresponda.
NG | ![]() | IR AL PUNTO 4 |
|
3. |
REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (MOTOR DE LA PUERTA TRASERA IZQUIERDA) |
(a) Entre en los siguientes menús: Body Electrical / RL-Door Motor / Active Test.
(b) Realice la prueba activa según los datos de la pantalla del Techstream.
ADVERTENCIA:
Tome precauciones para evitar lesiones, ya que esta prueba provoca que se muevan piezas del vehículo. La función de protección contra objetos atascados no funciona durante la prueba activa.
Body Electrical > RL-Door Motor > Active Test
Pantalla del tester | Elemento de medición |
Rango de control | Nota de diagnóstico |
---|---|---|---|
Power Window | Elevalunas eléctrico |
OFF / DOWN / UP | - |
Pantalla del tester |
---|
Power Window |
OK:
El elevalunas eléctrico de la puerta trasera izquierda funciona normalmente.
OK | ![]() | SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA). Haga clic aquí |
NG | ![]() | SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA TRASERA IZQUIERDA) Haga clic aquí |
4. |
INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO (PARA LA PUERTA IZQUIERDA) |
(a) Extraiga el conjunto del interruptor del regulador del elevalunas eléctrico trasero (para la puerta izquierda).
Haga clic aquí
(b) Inspeccione el conjunto del interruptor del regulador del elevalunas eléctrico trasero (para la puerta izquierda).
Haga clic aquí
NG | ![]() | SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO (PARA LA PUERTA IZQUIERDA) |
|
5. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO (PARA LA PUERTA IZQUIERDA) - MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA TRASERA IZQUIERDA) Y MASA DE LA CARROCERÍA) |
(a) Desconecte el conector Q6 del conjunto del motor del regulador del elevalunas eléctrico (para la puerta trasera izquierda).
(b) Mida la resistencia según el valor o los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester | Condición |
Condición especificada |
---|---|---|
Q2-5 (UP) - Q6-10 (UP) |
Siempre | Inferior a 1 Ω |
Q2-5 (UP) o Q6-10 (UP) - Masa de la carrocería |
Siempre | 10 kΩ o superior |
Q2-4 (DOWN) - Q6-7 (DOWN) |
Siempre | Inferior a 1 Ω |
Q2-4 (DOWN) o Q6-7 (DOWN) - Masa de la carrocería |
Siempre | 10 kΩ o superior |
Q2-7 (GND) - Masa de la carrocería |
Siempre | Por debajo de 1 Ω |
OK | ![]() | SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA TRASERA IZQUIERDA) Haga clic aquí |
NG | ![]() | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
