Toyota Camry Manual de reparaciones XV70 (2017-2023): El Sistema Inmovilizador no Funciona Correctamente

DESCRIPCIÓN

La función de inmovilización compara el código ID registrado en la ECU de certificación (conjunto de la ECU de la llave inteligente) con el código ID del chip transmisor integrado en el subconjunto del transmisor de la llave eléctrica.

DIAGRAMA DE CONEXIONES

Haga clic aquí.

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

OBSERVACIÓN:

Si se emite un DTC del sistema SFI o de la función de inmovilización, realice primero la localización de averías para el DTC del sistema SFI o de la función de inmovilización.

PROCEDIMIENTO

1.

REVISE LOS DTC

(a) Compruebe si se emiten DTC.

Body Electrical > Smart Key > Trouble Codes Powertrain > Engine > Trouble Codes

Resultado:

Resultado

Vaya a

No se emite ningún DTC.

A

Se emiten DTC

B

B

VAYA A LA TABLA DE CÓDIGOS DE DIAGNÓSTICO.

A

2.

LEA EL VALOR INDICADO EN EL TECHSTREAM (ESTADO DEL CORTE DE COMBUSTIBLE POR EL INMOVILIZADOR)

(a) Conecte el Techstream al DLC3.

(b) Active el interruptor del motor (IG).

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Powertrain / Engine / Data List.

(e) Consulte la lista de datos de acuerdo con la pantalla del Techstream.

Powertrain > Engine > Data List

Pantalla del tester

Elemento de medición

Rango

Condición normal

Nota de diagnóstico

Immobiliser Fuel Cut Status

Estado del corte de combustible del inmovilizador

OFF u ON

-

-

Powertrain > Engine > Data List

Pantalla del tester

Immobiliser Fuel Cut Status

OK:

Se visualiza OFF cuando el motor se pone en marcha.

OK

VAYA AL SISTEMA SFI

Para A25A-FKS: haga clic aquí

Para 2GR-FKS: haga clic aquí

NG

3.

COMPRUEBE SI EL MOTOR ARRANCA

(a) Controle que el motor arranque 5 segundos después de que se enciende el interruptor del motor (IG).

OK:

El motor arranca con normalidad.

OK

COMPRUEBE CON EL MÉTODO DE SIMULACIÓN

NG

4.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CAJA DE CÓDIGOS ID (ECU DEL CÓDIGO DEL INMOVILIZADOR) - ECM)

(a) Desconecte el conector K159 de la caja de códigos ID (ECU del código del inmovilizador).

(b) Desconecte el conector A24*1 o A21*2 del ECM.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

para A25A-FKS

Conexión del tester

Condición

Condición especificada

K152-3 (EFII) - A24-25 (IMO)

Siempre

Inferior a 1 Ω

K152-4 (EFIO) - A24-26 (IMI)

Siempre

Inferior a 1 Ω

K152-3 (EFII) o A24-25 (IMO) - Otros terminales y masa de la carrocería

Siempre

10 kΩ o superior

K152-4 (EFIO) o A24-26 (IMI) - Otros terminales y masa de la carrocería

Siempre

10 kΩ o superior

para 2GR-FKS

Conexión del tester

Condición

Condición especificada

K152-3 (EFII) - A21-45 (IMO)

Siempre

Inferior a 1 Ω

K152-4 (EFIO) - A21-59 (IMI)

Siempre

Inferior a 1 Ω

K152-3 (EFII) o A21-45 (IMO) - Otros terminales y masa de la carrocería

Siempre

10 kΩ o superior

K152-4 (EFIO) o A21-59 (IMI) - Otros terminales y masa de la carrocería

Siempre

10 kΩ o superior

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

5.

INSPECCIONE EL ECM (TERMINAL EFIO Y EFII)

(a) Conecte el conector K152 de la caja de códigos ID (ECU del código del inmovilizador).

(b) Desconecte el conector A24*1 o A21*2 del ECM.

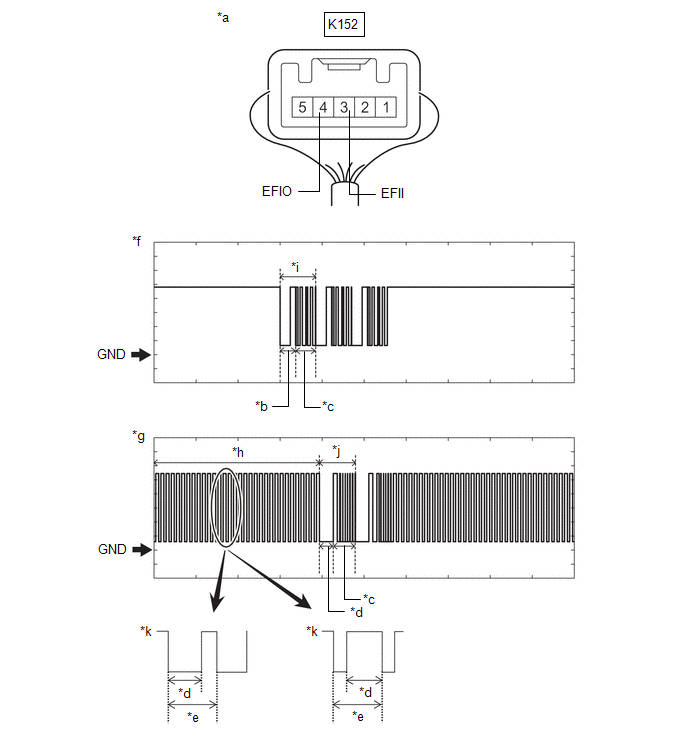

(c) Compruebe la forma de onda con un osciloscopio.

*a

Componente con el mazo de cables conectado

(Caja de códigos ID (ECU del código del inmovilizador))

*b

Aproximadamente 160 ms.

*c

Aproximadamente 270 ms.

*d

Aproximadamente 40 ms.

*e

Aproximadamente 60 ms.

*f

Forma de onda (EFII)

*g

Forma de onda (EFIO)

*h

Forma de onda A

*i

Forma de onda B

*j

Forma de onda C

*k

Forma de onda A (datos)

-

-

AVISO:

La forma de onda que se muestra en la ilustración es un ejemplo solo a modo de referencia. No se muestran ruidos, vibraciones, etc.

OK:

Conexión del tester

Estado

Ajuste de la herramienta

Condición especificada

K152-3 (EFII) - Masa de la carrocería

Antes de 3 segundos tras arrancar el motor o en menos de 3 segundos después de poner el interruptor del motor en la posición ON (IG) tras haber desconectado y vuelto a conectar el cable de la batería

2 V/DIV., 500 ms./DIV.

Generación de impulsos

(Consulte la forma de onda (EFII))

K152-4 (EFIO) - Masa de la carrocería

Antes de 3 segundos tras arrancar el motor o en menos de 3 segundos después de poner el interruptor del motor en la posición ON (IG) tras haber desconectado y vuelto a conectar el cable de la batería

2 V/DIV., 500 ms./DIV.

Generación de impulsos

(Consulte la forma de onda (EFIO))

Resultado:

Resultado

Ir a

Forma de onda normal

A

La forma de onda A o C no se emite o bien tiene una forma o longitud de onda anómala

B

La forma de onda B no se emite o bien tiene una forma o longitud de onda anómala

C

B

SUSTITUYA LA CAJA DE CÓDIGOS ID (ECU DEL CÓDIGO DEL INMOVILIZADOR)

C

SUSTITUYA EL ECM

Para A25A-FKS: haga clic aquí

Para 2GR-FKS: haga clic aquí

A

6.

REGISTRE EL ID DE COMUNICACIÓN DE LA ECU

(a) Registre el ID de comunicación de la ECU.

OBSERVACIÓN:

Consulte el registro.

Haga clic aquí

SIGUIENTE

7.

COMPRUEBE SI EL MOTOR ARRANCA

(a) Verifique que el motor arranca.

OK:

El motor arranca con normalidad.

OK

FIN (FALLO EN EL REGISTRO DEL ID DE COMUNICACIÓN)

NG

SUSTITUYA LA CAJA DE CÓDIGOS ID (ECU DEL CÓDIGO DEL INMOVILIZADOR)
