DESCRIPCIÓN

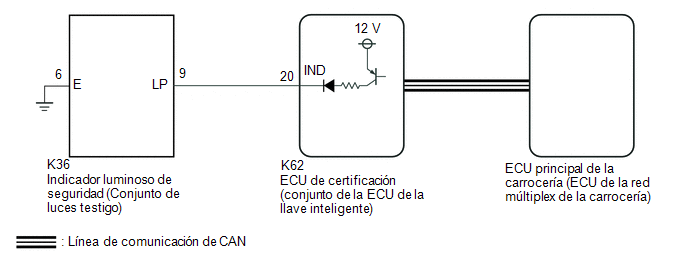

DIAGRAMA DE CONEXIONES
PRECAUCIÓN/AVISO/OBSERVACIÓN
AVISO:
Haga clic aquí
Haga clic aquí
PROCEDIMIENTO
1. | REVISE LOS DTC |
(a) Compruebe si se emiten DTC.
Body Electrical > Smart Key > Trouble Codes Powertrain > Engine > Trouble CodesOK:
No se emite ningún DTC.
NG | ![]() | VAYA A TABLA DE CÓDIGOS DE DIAGNÓSTICO Haga clic aquí |
|
2. |
REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (IMMOBILISER INDICATOR) |
(a) Conecte el Techstream al DLC3.
(b) Active el interruptor del motor (IG).
(c) Encienda el Techstream.
(d) Acceda a los siguientes menús: Body Electrical/Smart Key/Active Test.
(e) Realice la prueba activa según los datos de la pantalla del Techstream.
Body Electrical > Smart Key > Active Test
Pantalla del tester | Elemento de medición |
Rango de control | Nota de diagnóstico |
---|---|---|---|
Immobiliser Indicator | Indicador luminoso de seguridad |
OFF/ON | - |
Pantalla del tester |
---|
Immobiliser Indicator |
OK:
El indicador luminoso de seguridad (conjunto del receptor de radio) funciona con normalidad.
NG | ![]() | IR AL PUNTO 4 |
|
3. |
INSPECCIONE EL FUNCIONAMIENTO DEL INDICADOR LUMINOSO DE SEGURIDAD (CONJUNTO DE LUCES TESTIGO) |
(a) Cuando el inmovilizador está activado, compruebe el indicador luminoso de seguridad parpadea (conjunto de las luces testigo).*1
OK:
El indicador luminoso de seguridad (conjunto de las luces testigo) parpadea de forma normal.
(b) Cuando el sistema antirrobo se encuentra en el estado de preparación de armado, compruebe que el indicador luminoso se encienda (conjunto de las luces testigo).*2
OK:
El indicador luminoso de seguridad (conjunto de las luces testigo) se ilumina con normalidad.
Resultado:
Resultado | Vaya a |
---|---|
*1 es NG (*2 es OK) | A |
*2 es NG (*1 es OK) | B |
A |
![]() | SUSTITUYA LA ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE) Haga clic aquí |
B |
![]() | SUSTITUYA LA ECU DE LA CARROCERÍA PRINCIPAL (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA). Haga clic aquí |
4. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE) - INDICADOR LUMINOSO DE SEGURIDAD (CONJUNTO DE LAS LUCES TESTIGO) Y MASA DE LA CARROCERÍA) |
(a) Desconecte el conector K62 de la ECU de certificación (conjunto de la ECU de la llave inteligente).
(b) Desconecte el conector K36 del indicador luminoso de seguridad (conjunto de las luces testigo).
(c) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester | Condición |
Condición especificada |
---|---|---|
K62-20 (IND) - K36-9 (LP) |
Siempre | Por debajo de 1 Ω |
K62-20 (IND) o K36-9 (LP) - Otros terminales y masa de la carrocería |
Siempre | 10 kΩ o superior |
K36-6 (E) - Masa de la carrocería |
Siempre | Por debajo de 1 Ω |
NG | ![]() | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
5. |
INSPECCIONE LA ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE) |
(a) Conecte el conector K62 de la ECU de certificación (conjunto de la ECU de la llave inteligente)*.
(b) Conecte el conector K36 del indicador luminoso de seguridad (conjunto de las luces testigo).
(c) Compruebe la forma de onda con un osciloscopio.

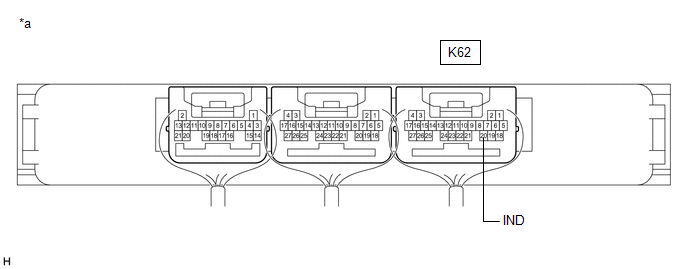

*a | Componente con mazo de cables conectado (ECU de certificación [conjunto de la ECU de la llave inteligente]) |
- | - |
Estado de medición:
Conexión del tester | Condición |
Condición especificada |
---|---|---|
K62-20 (IND) - Masa de la carrocería |
Interruptor del motor desactivado → activado (IG) |
Generación de impulsos → Por debajo de 2 V |
OK | ![]() | SUSTITUYA EL INDICADOR LUMINOSO DE SEGURIDAD (CONJUNTO DE LUCES TESTIGO) Haga clic aquí |
NG | ![]() | SUSTITUYA LA ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE) Haga clic aquí |
