EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (de ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído e instalado o sustituido las piezas durante la extracción/instalación del conjunto del sensor del airbag.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Articulación |
---|---|---|---|
Sustitución del conjunto del sensor del airbag |
|
| Sin sistema del freno de estacionamiento eléctrico: Con sistema del freno de estacionamiento eléctrico: |
Reinicio de la memoria |
Sistema de AWD de control de par de apriete dinámico |
| |
Extracción/instalación del asiento del pasajero delantero |
Calibración del punto cero (sistema de clasificación de ocupantes) |
|
|
Desconecte el cable del terminal negativo de la batería |
Realice la calibración a punto cero del sensor de dirección |
Sistema de asistencia al seguimiento de carril |
|
Sistema anticolisión | |||
Memorice el punto neutro del ángulo de la dirección |
Sistema de monitoreo de asistencia al estacionamiento |
| |
Sistema de supervisión de vista panorámica |
|
PROCEDIMIENTO
1. PRECAUCIÓN
ADVERTENCIA:
Antes de realizar la reparación, lea detenidamente la sección "Precaución".
Haga clic aquí
AVISO:
Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.
Haga clic aquí
2. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO IZQUIERDO
para asiento manual: haga clic aquí
para asiento eléctrico: haga clic aquí
3. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO DERECHO
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
para asiento manual: haga clic aquí
para asiento eléctrico: haga clic aquí
4. EXTRAIGA EL CONJUNTO DE LA CAJA DE LA CONSOLA
Haga clic aquí
5. EXTRAIGA EL CONJUNTO DEL COJÍN DEL ASIENTO TRASERO
Para asiento de tipo plegable: haga clic aquí
Para asiento de tipo fijo: haga clic aquí
6. EXTRAIGA EL GANCHO DE BLOQUEO DEL COJÍN DEL ASIENTO TRASERO
Para asiento de tipo plegable: haga clic aquí
Para asiento de tipo fijo: haga clic aquí
7. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA
Haga clic aquí.
8. EXTRAIGA EL SUBCONJUNTO DE LA GUARNICIÓN IZQUIERDA DEL CUBRETABLEROS
Haga clic aquí
9. DESCONECTE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA
OBSERVACIÓN:
Desconecte la banda protectora de guarnición de la abertura de la puerta delantera izquierda hasta el punto que sea posible extraer el embellecedor inferior del montante central izquierdo.
10. EXTRAIGA EL ESTRIBO DE LA PUERTA TRASERA IZQUIERDA
Haga clic aquí
11. DESCONECTE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA
OBSERVACIÓN:
Desconecte la banda protectora de guarnición de la abertura de la puerta trasera izquierda hasta el punto que sea posible extraer el embellecedor inferior del montante central izquierdo.
12. EXTRAIGA EL EMBELLECEDOR INFERIOR DEL MONTANTE CENTRAL IZQUIERDO
Haga clic aquí
13. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 1
Haga clic aquí
14. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA DERECHA
OBSERVACIÓN:
Siga el mismo procedimiento del lado izquierdo.
Haga clic aquí
15. EXTRAIGA EL SUBCONJUNTO DE LA GUARNICIÓN DERECHA DEL CUBRETABLEROS
OBSERVACIÓN:
Siga el mismo procedimiento del lado izquierdo.
Haga clic aquí
16. DESCONECTE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA DERECHA
OBSERVACIÓN:
Desconecte la banda protectora de guarnición de la abertura de la puerta delantera derecha hasta el punto que sea posible extraer el embellecedor inferior del montante central derecho.
17. EXTRAIGA EL ESTRIBO DE LA PUERTA TRASERA DERECHA
OBSERVACIÓN:
Siga el mismo procedimiento en cuanto al lado izquierdo.
Haga clic aquí
18. DESCONECTE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA DERECHA
OBSERVACIÓN:
Desconecte la banda protectora de guarnición de la abertura de la puerta delantera derecha hasta el punto que sea posible extraer el embellecedor inferior del montante central derecho.
19. EXTRAIGA EL EMBELLECEDOR INFERIOR DEL MONTANTE CENTRAL DERECHO
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
Haga clic aquí
20. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 2
Haga clic aquí
21. EXTRAIGA LA ALMOHADILLA DEL PEDAL DEL ACELERADOR
para A25A-FKS: haga clic aquí
Para 2GR-FKS: haga clic aquí
22. EXTRAIGA EL PEDAL DEL ACELERADOR
para A25A-FKS: haga clic aquí
Para 2GR-FKS: haga clic aquí
23. DESCONECTE EL CONJUNTO DE LA MOQUETA DEL PISO DELANTERO
Haga clic aquí
24. EXTRAIGA EL CONDUCTO N° 1 DE LA CAJA DE LA CONSOLA (para tipo doble)
Haga clic aquí
25. EXTRAIGA EL CONJUNTO DEL SENSOR DEL AIRBAG
(a) Compruebe si el interruptor de encendido está en la posición OFF.
(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

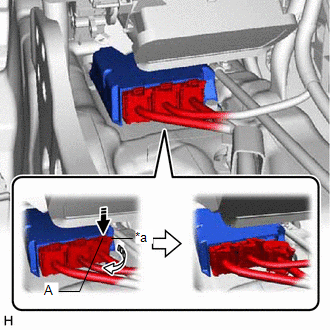

(c) Para desconectar los conectores, empuje la pieza (A) en la dirección que indica la flecha (1) para liberar el bloqueo y, a continuación, mueva la palanca de bloqueo en la dirección que indica la flecha (2) en la ilustración.
AVISO:
Cuando desconecte algún conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.
*a | Palanca de bloqueo |
Libere el bloqueo (1) | |
Desconecte el conector (2) |

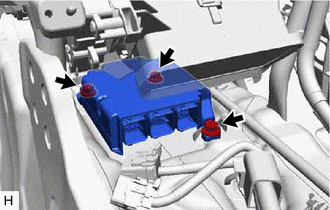

(d) Extraiga los 3 pernos y el conjunto del sensor del airbag. |
|
