Toyota Camry Manual de reparaciones XV70 (2017-2023): ExtracciÓn

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Sistema híbrido, del motor / A25a-fks (mecÁnica Del Motor) / Conjunto Del Motor / ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del conjunto del motor.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado	Procedimiento necesario	Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario	Enlace
El terminal de la batería se desconecta o se vuelve a conectar	Realice la calibración a punto cero del sensor de dirección	Sistema de asistencia al seguimiento de carril
	Realice la calibración a punto cero del sensor de dirección	Sistema anticolisión
	Memorice el punto neutro del ángulo de la dirección.	Sistema de supervisión de asistencia al estacionamiento
	Memorice el punto neutro del ángulo de la dirección.	Sistema de supervisión de vista panorámica
Sustitución del ECM	Registro del número de identificación del vehículo (VIN)	Se enciende el MIL
Sustitución del ECM	Registro del identificador de comunicación de la ECU (sistema inmovilizador)	Función de arranque del motor	1 2
Sustitución del conjunto del motor La fuga de gas del sistema de escape está reparada	Inspección posterior a la reparación	Al ralentí deficiente, etc. Función de arranque del motor, etc.
Sustitución del conjunto del transeje automático	Reinicio de la memoria Introduzca el código de compensación del transeje en el ECM Realice una prueba en carretera para que el ECM pueda aprender	Gran dureza del cambio Deterioro del rendimiento del combustible	Para la inicialización de UB80E para el registro de UB80E Para la inicialización de UB80F Para el registro de UB80F
Sustitución del ECM (Si es posible, lea el código de compensación del transeje del antiguo ECM)	Reinicio de la memoria*3 Transfiera el código de compensación del transeje Realice una prueba en carretera para que el ECM pueda aprender
Sustitución del ECM (Si es imposible, lea el código de compensación del transeje del ECM anterior)	Reinicio de la memoria*3 Reiniciar el código de compensación del transeje Realice una prueba en carretera para que el ECM pueda aprender
Líquido del transeje automático	Restablecimiento de la estimación de la degradación térmica del ATF	El valor del elemento de la lista de datos "Estimación de la degradación térmica del ATF" no se calculó correctamente.	para UB80E Para UB80F
Sustitución del ECM*1	Registro del código	Sistema de control inalámbrico de bloqueo de las puertas Sistema de llave inteligente (para la función de entrada) Sistema de llave inteligente (para función de arranque)
Sustitución del ECM*2	Registro del código	Sistema de control inalámbrico de bloqueo de las puertas Arranque del motor
Sensor de aceleración y velocidad de derrape (conjunto del sensor del airbag)	Lleve a cabo el "Reinicio de la memoria" Lleve a cabo la calibración a cero del sensor de aceleración y el almacenamiento de la información del sistema	Avería o funcionamiento desactivado del VSC Se emiten los DTC Indicador luminoso de deslizamiento encendido Indicador de advertencia ABS encendido	4 5
Suspensión, neumáticos, etc. (La altura del vehículo cambia debido a la suspensión o a la sustitución de los neumáticos)	Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera)	Sistema de supervisión de asistencia al estacionamiento	para la inicialización: para la calibración:
Sustitución del conjunto del parachoques delantero (con sistema de supervisión de vista panorámica)	Ajuste de la vista de la cámara de televisión delantera	Sistema de supervisión de vista panorámica	para la inicialización: para la calibración:
Suspensión, neumáticos, etc. (La altura del vehículo cambia debido a la suspensión o a la sustitución de los neumáticos)	Inicialización del controlador de la cámara de televisión Ajuste el ángulo de dirección Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera)	Sistema de supervisión de vista panorámica	para la inicialización: para la calibración:
Ajuste de la alineación de las ruedas delanteras	Lleve a cabo el aprendizaje de la variante del sistema y la calibración a cero del sensor de aceleración.	Avería o funcionamiento desactivado del VSC Se emiten los DTC Indicador luminoso de deslizamiento encendido Indicador de advertencia ABS encendido	Con sistema del freno de estacionamiento eléctrico: Sin sistema del freno de estacionamiento eléctrico:

*1: Con sistema de llave inteligente
*2: sin sistema de llave inteligente
*3: Cuando se sustituye el ECM por uno nuevo, es necesario reiniciar la memoria.
*4: con sistema del freno de estacionamiento eléctrico
*5: sin sistema del freno de estacionamiento eléctrico

ADVERTENCIA:

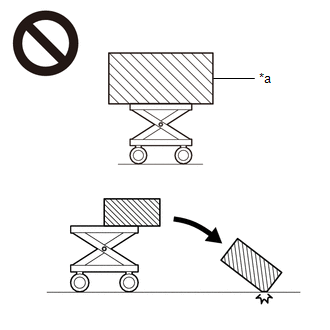

El conjunto del motor con transeje pesa mucho. Asegúrese de seguir el procedimiento que se describe en el manual de reparaciones, en caso contrario, el elevador del motor podría caer repentinamente o el conjunto del motor con transeje podría caerse del elevador del motor.

*a

Un objeto que excede el límite de peso del elevador del motor

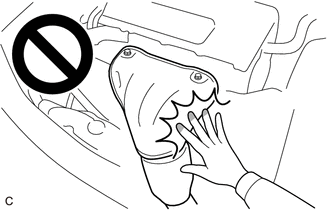

Para evitar quemaduras, no toque el motor, el colector de escape ni cualquier otro componente cuya temperatura sea alta mientras el motor esté caliente.

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

AVISO:

Después de apagar el interruptor del motor, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

2. RECUPERE EL REFRIGERANTE DEL SISTEMA DE REFRIGERACIÓN

Haga clic aquí

3. DESCARGUE LA PRESIÓN DEL SISTEMA DE COMBUSTIBLE

Haga clic aquí

4. DESCONECTE EL CABLE DEL terminal NEGATIVO DE LA BATERÍA

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

5. ALINEE LAS RUEDAS DELANTERAS DE MANERA RECTA HACIA ADELANTE

6. FIJE EL VOLANTE

Haga clic aquí

7. EXTRAIGA LAS RUEDAS DELANTERAS

Haga clic aquí

8. EXTRAIGA LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA

(a) Extraiga los 3 tornillos y la almohadilla de extensión del arco de la rueda delantera derecha.

9. EXTRAIGA LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA

(a) Extraiga los 3 tornillos y la almohadilla de extensión del arco de la rueda delantera izquierda.

10. EXTRAIGA LA CUBIERTA INFERIOR DEL MOTOR No. 1

(a) Extraiga el perno, los 2 clips, los 6 tornillos y la cubierta inferior del motor No. 1.

11. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR No. 2

(a) Extraiga los 4 tornillos, 6 clips y el conjunto de la cubierta inferior del motor No. 2.

12. EXTRAIGA EL SELLO DEL FALDÓN DE LA ALETA DELANTERA IZQUIERDA

(a) Extraiga los 2 tornillos, el clip y el sello del faldón de la aleta delantera izquierda.

13. EXTRAIGA EL SELLO DEL FALDÓN DE LA ALETA DELANTERA DERECHA

(a) Extraiga los 2 tornillos, el clip y el sello del faldón de la aleta delantera derecha.

14. EXTRAIGA LA CUBIERTA DEL PARACHOQUES DELANTERO

Haga clic aquí

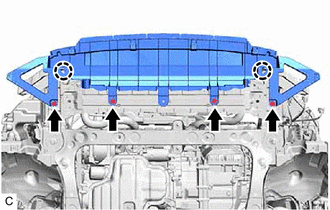

15. EXTRAIGA EL AMORTIGUADOR INFERIOR DEL PARACHOQUES DELANTERO

(a) Extraiga los 4 pernos.

(b) Desenganche las 2 garras para extraer el amortiguador inferior del parachoques delantero.

16. VACÍE EL REFRIGERANTE DEL MOTOR

Haga clic aquí

17. DRENE EL ACEITE DE MOTOR

Haga clic aquí

18. DRENE EL LÍQUIDO DEL TRANSEJE AUTOMÁTICO

Haga clic aquí

19. VACÍE EL ACEITE DE TRANSFERENCIA (para AWD)

Haga clic aquí

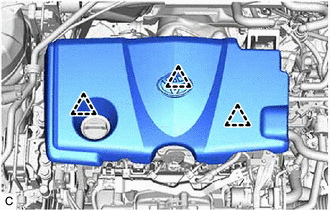

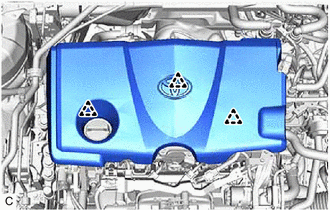

20. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA DEL MOTOR No. 1

(a) para 2WD:

(1) Levante la parte delantera del subconjunto de la cubierta del motor No. 1 para desenganchar los 2 clips y, a continuación, eleve la parte trasera del subconjunto de la cubierta del motor No. 1 para desenganchar el clip y extraer el subconjunto de la cubierta del motor No. 1.

AVISO:

Si intenta desenganchar el clip delantero y el trasero a la vez, podría romper el subconjunto de la cubierta del motor No. 1.

(b) para AWD:

AVISO:

Si intenta desenganchar el clip delantero y el trasero a la vez, podría romper el subconjunto de la cubierta del motor No. 1.

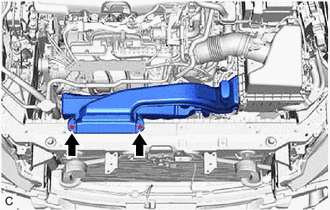

21. EXTRAIGA EL CONJUNTO DEL DEPURADOR DE AIRE DE ENTRADA

(a) Quite los 2 pernos y el conjunto del depurador del aire de entrada.

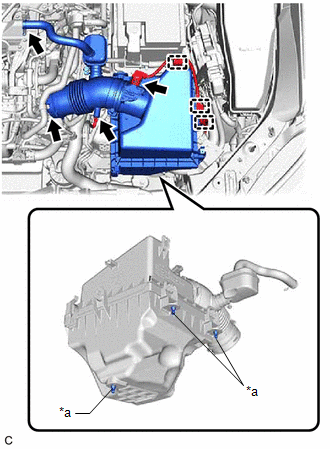

22. EXTRAIGA EL CONJUNTO DEL DEPURADOR DE AIRE CON SU MANGUERA

(a) Desconecte el conector del subconjunto del medidor del caudal de masa de aire.

Pasador

(b) Desenganche las 3 abrazaderas del mazo de cables.

(d) Desenganche la manguera de vacío de la manguera del depurador de aire.

(e) Afloje las abrazaderas de las mangueras.

AVISO:

Asegúrese de que el soporte del depurador de aire permanezca instalado en la carrocería del vehículo.

(f) Desenganche los 3 pasadores y extraiga el conjunto del depurador de aire con la manguera del depurador de aire.

23. EXTRAIGA EL ECM

Haga clic aquí

24. EXTRAIGA LA BATERÍA

Haga clic aquí

25. EXTRAIGA EL SUBCONJUNTO DE LA ABRAZADERA DE LA BATERÍA

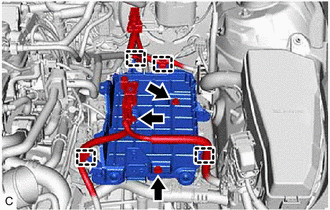

(a) Desenganche las 4 abrazaderas del subconjunto de la abrazadera de la batería.

(b) Extraiga los 3 pernos y el subconjunto de la abrazadera de la batería.

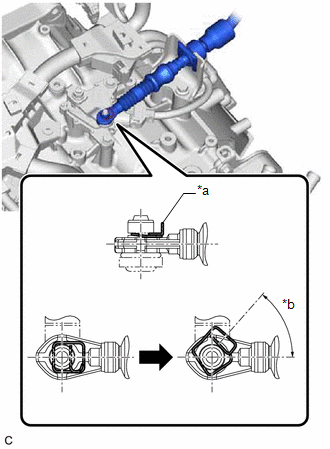

26. DESCONECTE EL CONJUNTO DEL CABLE DE CONTROL DE LA TRANSMISIÓN

(a) Mientras desengancha el clip tal y como se muestra en la ilustración, desconecte el conjunto del cable de control de la transmisión de la palanca del eje de control de la transmisión junto con el clip.

*a	Clip
*b	45° a 60°

(b) Extraiga el clip y desconecte el conjunto del cable de control de la transmisión del soporte n° 1 de dicho cable.

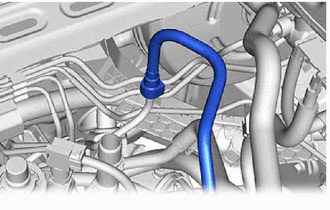

27. DESCONECTE LA MANGUERA DE ALIMENTACIÓN DE VAPOR DE COMBUSTIBLE NO. 1

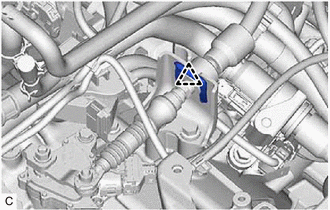

(a) Deslice el clip y desconecte la manguera de alimentación No. 1 del vapor de combustible del conjunto de la válvula de servicio de conmutación de vacío No. 1.

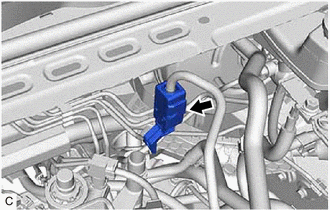

28. DESCONECTE LA UNIÓN A LA MANGUERA DE LA VÁLVULA DE RETENCIÓN

(a) Deslice el clip y desconecte la unión de la manguera de la válvula de retención del conjunto de la bomba de vacío.

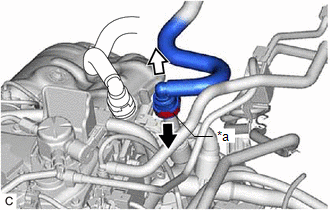

29. DESCONECTE LA MANGUERA DE SALIDA DE LA CALEFACCIÓN

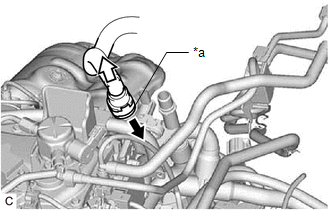

(a) Tire del retén para desenganchar las garras de bloqueo y extraiga la manguera de salida de la calefacción.

*a	Retén
	Retirar
	Tirar

(b) Vigile que no haya partículas extrañas en las superficies de sellado de las líneas de agua desconectadas. Límpielas si es necesario.

(c) Cubra el conector de la manguera de salida de la calefacción y el subconjunto de la tubería de derivación de agua No. 2 desconectado con bolsas de plástico para evitar que se dañe o ensucie.

30. DESCONECTE LA MANGUERA DE ENTRADA DE LA CALEFACCIÓN

(a) Tire del retén para extraer las garras de bloqueo y extraiga la manguera de entrada de la calefacción.

*a	Retén
	Retirar
	Tirar

(b) Vigile que no haya partículas extrañas en las superficies de sellado de las líneas de agua desconectadas. Límpielos si es necesario.

(c) Cubra el conector de la válvula de cierre de caudal (conjunto de la manguera de derivación de agua) desconectada y el conector de la manguera de entrada de la calefacción desconectados con bolsas de plástico para evitar que se dañen o ensucien.

31. DESCONECTE EL SUBCONJUNTO DEL TUBO DE COMBUSTIBLE

(a) Extraiga la abrazadera del tubo de combustible No. 1 del conector del tubo.

(b) Desconecte el subconjunto del tubo de combustible.

(1) Desconecte el subconjunto del tubo de combustible del tubo de combustible.

Haga clic aquí

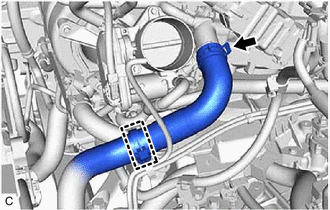

32. DESCONECTE LA MANGUERA DEL RADIADOR N.° 1

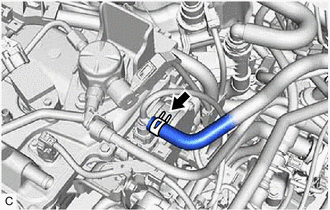

(a) Desenganche la abrazadera para desconectar la manguera del radiador No. 1 del soporte del radiador No. 1.

(b) Deslice el clip y desconecte la manguera del radiador N.° 1 de la salida de agua.

33. DESCONECTE LA MANGUERA DEL RADIADOR NO. 2

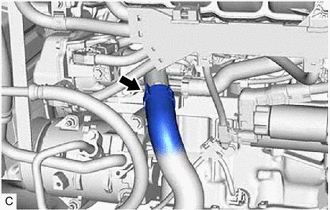

(a) Deslice el clip y desconecte la manguera del radiador No. 2 de la entrada de agua.

34. DESCONECTE EL SUBCONJUNTO DE LA MANGUERA DE DESCARGA DEL REFRIGERANTE DEL ENFRIADOR No. 1

Haga clic aquí

35. DESCONECTE EL SUBCONJUNTO DE LA MANGUERA DE ASPIRACIÓN

Haga clic aquí

36. DESCONECTE EL MAZO DE CABLES

OBSERVACIÓN:

Después de desconectar el mazo de cables, fíjelo con cinta adhesiva o similar para evitar que entorpezca.

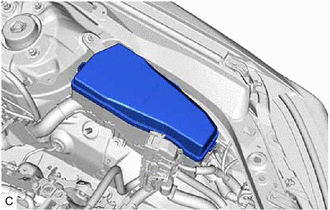

(a) Extraiga la cubierta del bloque de relés No. 2 del conjunto del bloque de relés y el conjunto del bloque de empalmes.

(b) Extraiga la tuerca del bloque de relés del compartimiento del motor y el conjunto del bloque de empalmes.

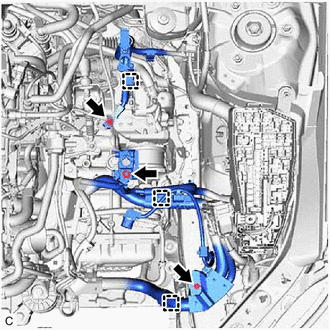

(d) Utilice un destornillador para desenganchar la garra y separar el mazo de cables del conjunto del bloque de relés y bloque de empalmes del compartimiento del motor.

(e) Desenganche las 3 abrazaderas.

(f) Extraiga la tuerca y desconecte el mazo de cables del terminal positivo (+) de la batería.

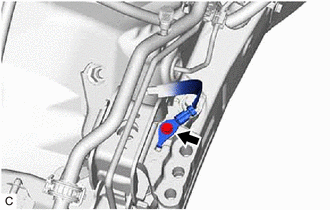

(g) Extraiga el perno y desconecte el cable de masa del conjunto del transeje automático.

(h) Extraiga el perno y desconecte el mazo de cables de la carrocería.

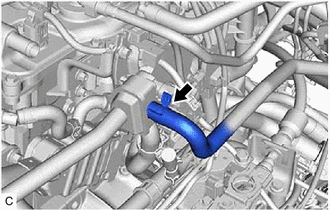

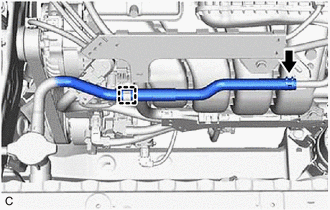

37. DESCONECTE LA MANGUERA DE DERIVACIÓN DE AGUA NO. 5

(a) Deslice el clip y desconecte la manguera de derivación de agua No. 5 de la tubería de derivación de agua No. 3.

(b) Desenganche la abrazadera.

38. SEPARE EL CONJUNTO DEL EJE INTERMEDIO DE LA DIRECCIÓN

Haga clic aquí

39. EXTRAIGA EL CONJUNTO DELANTERO DEL TUBO DE ESCAPE (TWC: catalizador trasero) (para 2WD)

Haga clic aquí

40. EXTRAIGA EL CONJUNTO DEL ÁRBOL DE TRANSMISIÓN CON COJINETE CENTRAL (para AWD)

Haga clic aquí

41. EXTRAIGA EL CONJUNTO DEL EJE PROPULSOR DELANTERO

Haga clic aquí

42. EXTRAIGA EL CONJUNTO DEL MOTOR CON TRANSEJE

(a) Fije el conjunto del motor con transeje en el elevador del motor.

AVISO:

Mantenga el conjunto del motor con transeje en una posición nivelada con ayuda de accesorios de ajuste de altura y accesorios de elevación de las placas.
No lleve a cabo ningún procedimiento con el conjunto del motor suspendido ya que el conjunto del motor podría caer y provocar lesiones graves. Sin embargo, el conjunto del motor tiene que estar suspendido durante su instalación o extracción de un soporte de motor.
Para evitar que el conjunto del motor se mueva inesperadamente, sujete de forma segura el conjunto del motor hasta que esté bien sujeto a un soporte de motor.

(b) Desenganche la abrazadera.

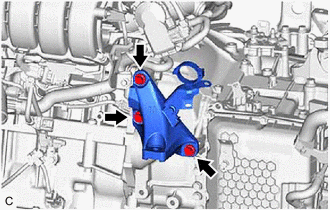

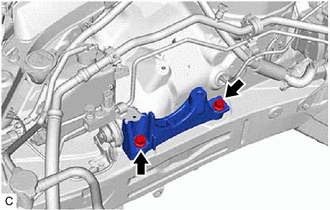

(d) Extraiga los 3 pernos y la tuerca para separar el subconjunto derecho del aislante de montaje del motor del soporte de montaje derecho del motor.

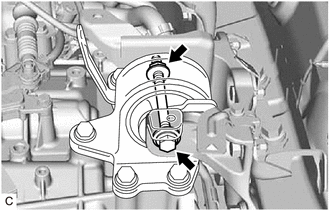

(e) Extraiga el perno y la tuerca y separe el aislante de montaje trasero del motor n° 2 del subconjunto izquierdo del soporte de montaje del motor.

	Perno
	Tuerca

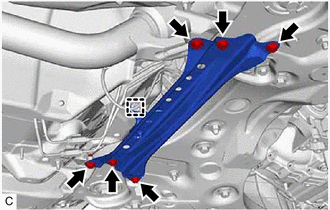

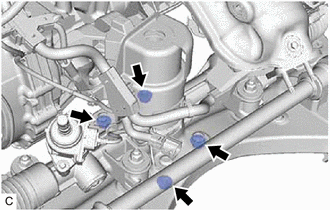

(f) Extraiga los 8 pernos y el subconjunto de la extensión del parachoques delantero derecho y subconjunto de la extensión del parachoques delantero izquierdo del conjunto del bastidor delantero y la carrocería del vehículo.

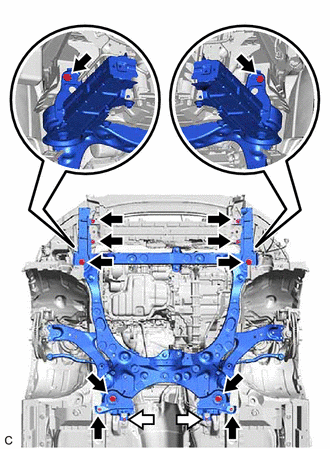

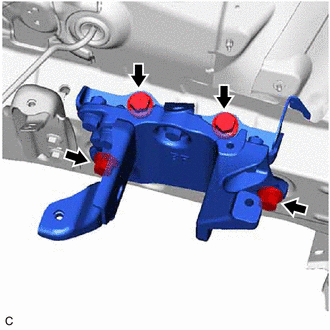

(g) Extraiga los 4 pernos, las 2 tuercas y el subconjunto derecho del soporte del elemento de la suspensión delantera y el subconjunto izquierdo del soporte del elemento de la suspensión delantera del conjunto del bastidor delantero y la carrocería del vehículo.

(h) Accione el elevador del motor y extraiga el conjunto del motor con transeje del vehículo.

AVISO:

Asegúrese de que el conjunto del motor con transeje está despejado de cables y mangueras.
Mientras baja el conjunto del motor con transeje, procure que no entre en contacto con el vehículo.

43. EXTRAIGA LA PROTECCIÓN DE DESCARGA DE COMBUSTIBLE

(a) Extraiga el perno y la protección de descarga de combustible del soporte de montaje derecho del motor.

44. QUITE EL PROTECTOR DE LA BOMBA DE COMBUSTIBLE (para AWD)

(a) Extraiga los 2 pernos y el protector de la bomba de combustible del subconjunto de la culata.

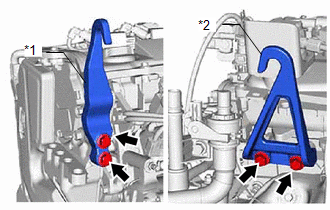

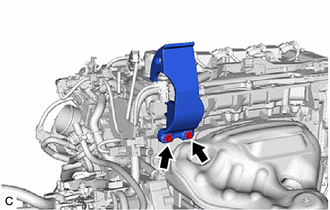

45. INSTALE LOS SOPORTES DEL MOTOR

(a) Instale los soportes del motor No. 1 y No. 2 con los 4 pernos, tal como se muestra en la ilustración.

Torque:

43 N·m {438 kgf·cm, 32 ft·lbf}

Soporte del motor No. 1	12281-25030
Soporte del motor No. 2	12282-25010
Perno	91552-F1040 o 90105-A0354

*1	Soporte del motor No. 1
*2	Soporte del motor No. 2

(b) Con un dispositivo de eslinga del motor y un elevador del motor, sujete el conjunto del motor con transeje.

AVISO:

Preste atención al ángulo del dispositivo de eslinga debido a que el conjunto del motor o los soportes del motor No. 1 y No. 2 pueden resultar dañados si el ángulo está deformado o es incorrecto.
No lleve a cabo ningún procedimiento con el conjunto del motor suspendido ya que el conjunto del motor podría caer, provocando lesiones graves. Sin embargo, el conjunto del motor tiene que estar suspendido durante su instalación o extracción de un soporte de motor.

46. EXTRAIGA LA CUBIERTA INFERIOR DEL ALOJAMIENTO DEL VOLANTE

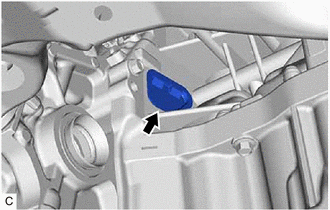

(a) Extraiga la cubierta inferior del alojamiento del volante del subconjunto del bloque de cilindros.

47. EXTRAIGA EL PERNO DE FIJACIÓN DEL CONJUNTO DEL CONVERTIDOR DE PAR Y LA PLACA IMPULSORA

para 2WD:
Haga clic aquí
Para AWD:
Haga clic aquí

48. DESCONECTE LA MANGUERA DE VACÍO

para 2WD:
Haga clic aquí
Para AWD:
Haga clic aquí

49. EXTRAIGA LA VÁLVULA DE CIERRE DE CAUDAL (MANGUERA DE DERIVACIÓN DE AGUA N° 1)

Haga clic aquí

50. DESCONECTE EL CONJUNTO DE LA MANGUERA DE DERIVACIÓN DE AGUA

para 2WD:
Haga clic aquí
Para AWD:
Haga clic aquí

51. EXTRAIGA LA MANGUERA DEL TAPÓN DEL RESPIRADERO

para 2WD:
Haga clic aquí
Para AWD:
Haga clic aquí

52. EXTRAIGA EL AISLANTE TÉRMICO DEL ENGRANAJE DE LA DIRECCIÓN

Haga clic aquí

53. DESCONECTE EL MAZO DE CABLES

para 2WD:
Haga clic aquí
Para AWD:
Haga clic aquí

54. EXTRAIGA EL CONJUNTO DEL BASTIDOR DELANTERO (para 2WD)

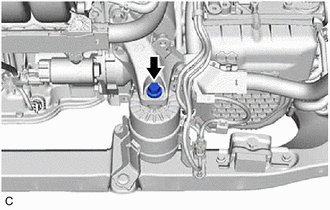

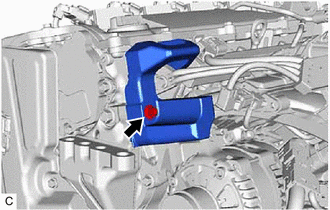

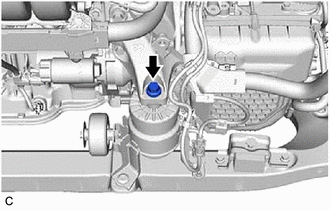

(a) Extraiga el perno y separe del soporte de montaje delantero del motor el aislante de montaje delantero del motor.

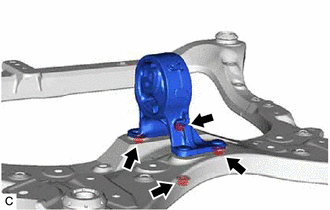

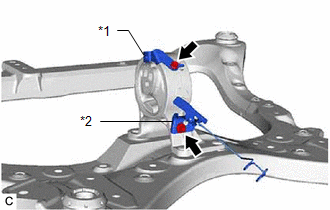

(b) Extraiga las 4 tuercas y separe el aislante de montaje trasero del motor del conjunto del bastidor delantero.

55. QUITE EL CONJUNTO DEL BASTIDOR DELANTERO (para AWD)

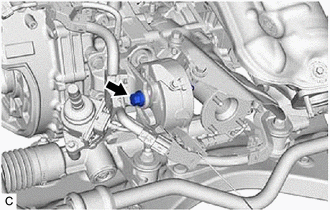

(a) Extraiga el perno y separe del soporte de montaje delantero del motor el aislante de montaje delantero del motor.

(b) Extraiga el perno y separe el aislante de montaje trasero del motor del conjunto del bastidor delantero.

56. EXTRAIGA EL AISLADOR DE MONTAJE DELANTERO DEL MOTOR

OBSERVACIÓN:

Realice este procedimiento solo cuando sea necesario sustituir el aislante de montaje del motor delantero.

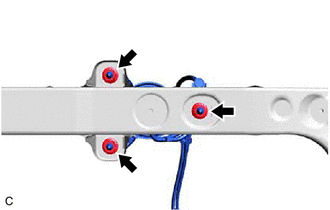

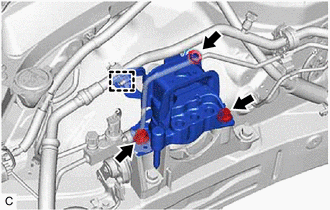

(a) Extraiga las 3 tuercas y el aislante de montaje delantero del motor del conjunto del bastidor delantero.

57. EXTRAIGA EL AISLANTE DE MONTAJE TRASERO DEL MOTOR (para 2WD)

OBSERVACIÓN:

Realice este procedimiento solo cuando sea necesario sustituir el aislante de montaje trasero del motor.

Haga clic aquí

58. EXTRAIGA EL AISLANTE TÉRMICO DEL ÁRBOL DE TRANSMISIÓN (para AWD)

Haga clic aquí

59. EXTRAIGA EL AISLANTE DEL MONTAJE TRASERO DEL MOTOR (para AWD)

OBSERVACIÓN:

Realice este procedimiento solo cuando sea necesario sustituir el aislante de montaje trasero del motor.

(a) Extraiga el perno y el soporte de la abrazadera del mazo de cables.

*1	Soporte de la abrazadera del mazo de cables
*2	Soporte de la abrazadera del sensor de escape

(b) Extraiga el perno y el soporte de la abrazadera del sensor de escape.

60. EXTRAIGA EL SOPORTE DE MONTAJE DELANTERO DEL MOTOR

(a) Extraiga los 3 pernos y el soporte de montaje delantero del motor del alojamiento del transeje.

61. EXTRAIGA LA CUBIERTA LATERAL DEL ALOJAMIENTO DEL VOLANTE

Haga clic aquí

62. EXTRAIGA EL CONJUNTO DEL MOTOR DE ARRANQUE

para 2WD:
Haga clic aquí
Para AWD:
Haga clic aquí

63. EXTRAIGA EL CONJUNTO DEL TRANSEJE AUTOMÁTICO

para 2WD:
Haga clic aquí
Para AWD:
Haga clic aquí

64. EXTRAIGA EL SUBCONJUNTO DE LA PLACA IMPULSORA Y LA RUEDA DENTADA

Haga clic aquí

65. EXTRAIGA LA PLACA DEL SENSOR DE POSICIÓN DEL CIGÜEÑAL NO. 1

Haga clic aquí

66. EXTRAIGA EL CABLE DEL MOTOR

(a) Extraiga el cable del motor del conjunto del motor.

67. INSTALE EL CONJUNTO DEL MOTOR EN UN SOPORTE DE MOTOR

(a) Coloque el conjunto del motor en un soporte de motor.

68. EXTRAIGA LOS SOPORTES DEL MOTOR

(a) Extraiga los 4 pernos, el soporte del motor No. 1 al soporte del motor No. 2 del subconjunto de la culata y el soporte de montaje derecho del motor.

69. EXTRAIGA EL SUBCONJUNTO DERECHO DEL AISLANTE DEL SOPORTE DEL MOTOR

OBSERVACIÓN:

Realice este procedimiento solo cuando sea necesario sustituir el subconjunto derecho del aislante del soporte del motor.

(a) Desenganche la manguera de derivación de agua No. 6.

(b) Extraiga el perno, la tuerca y el conjunto del depósito auxiliar del radiador.

(d) Extraiga el perno y desconecte el cable de masa No. 2 del subconjunto derecho del aislante de montaje del motor.

(e) Desenganche la abrazadera.

(f) Extraiga los 2 pernos, la tuerca y el subconjunto del aislante de montaje derecho del motor.

70. EXTRAIGA EL SEPARADOR DE MONTAJE DEL MOTOR.

OBSERVACIÓN:

Realice este procedimiento solo cuando sea necesario sustituir el separador de montaje del motor.

(a) Extraiga los 2 pernos y el separador de montaje del motor de la carrocería del vehículo.

71. EXTRAIGA EL SUBCONJUNTO IZQUIERDO DEL SOPORTE DE MONTAJE DEL MOTOR

OBSERVACIÓN:

Realice este procedimiento solo cuando sea necesario sustituir el subconjunto del soporte izquierdo de montaje del motor.

(a) Extraiga los 4 pernos y el subconjunto del soporte izquierdo de montaje del motor de la carrocería del vehículo.

72. EXTRAIGA EL AISLANTE DE MONTAJE TRASERO DEL MOTOR No. 2

OBSERVACIÓN:

Realice este procedimiento solo cuando sea necesario sustituir el aislante de montaje trasero del motor No. 2.

para 2WD:
Haga clic aquí
Para AWD:
Haga clic aquí

Componentes

COMPONENTES ILUSTRACIÓN *1 AMORTIGUADOR DEL PARACHOQUES DELANTERO INFERIOR *2 CUBIERTA INFERIOR DEL MOTOR NO. 1 *3 CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2 ...

InstalaciÓn

INSTALACIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN ADVERTENCIA: El conjunto del motor con transeje pesa mucho. Asegúrese de seguir el procedimiento que se describe en el manua ...

LEER SIGUIENTE:

Circuito de la senal de velocidad del vehiculo entre el amplificador de componentes estereo y el juego de instrumentos
DESCRIPCION El conjunto del amplificador de componentes estereo recibe una senal de velocidad del vehiculo desde el conjunto del juego de instrumentos para controlar la funcion ASL. OBSERVACION: Se emite una tension de 12 V o 5 V de cada ECU y luego se suministra al conjunto del juego de instrume ...

Diagrama Del Sistema
DIAGRAMA DEL SISTEMA OBSERVACIÓN: Cada válvula y transmisor de advertencia de la presión de los neumáticos envía su ID del transmisor y la información de temperatura y presión de los neumáticos a la ECU y al receptor de advertencia de la presión de los neumáticos. ECU de transm ...

Diagrama Del Sistema
DIAGRAMA DEL SISTEMA FUNCIÓN DE MANDO A DISTANCIA ELÉCTRICO DE LOS ESPEJOS FUNCIÓN DE CALEFACTOR DEL ESPEJO Tabla de comunicaciones Emisor Receptor Señal Método de comunicación Conjunto del sistema de control del aire acondicionado Conjunto del amplificado ...

Toyota Camry Manual de reparaciones XV70 (2017-2023): ExtracciÓn

Componentes

InstalaciÓn

LEER SIGUIENTE:

Categorías
