EXTRACCIÓN
PRECAUCIÓN/AVISO/OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido piezas durante la extracción/instalación del conjunto del interruptor de advertencia de vacío.
Procedimientos necesarios después de extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
|
Desconecte el cable del terminal negativo de la batería |
Realice la calibración a punto cero del sensor de dirección |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolisión | |||
|
Memorice el punto neutro del ángulo de la dirección |
Sistema de monitoreo de asistencia al estacionamiento |
| |
|
Sistema de supervisión de vista panorámica |
|
PROCEDIMIENTO
1. MEDIDAS DE PRECAUCIÓN
AVISO:
Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.
Haga clic aquí .gif)
2. EXTRAIGA LA BATERÍA
Para A25A-FKS: haga clic aquí
Para 2GR-FKS: haga clic aquí
3. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE VACÍO

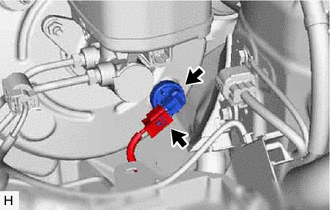

| (a) Desconecte el conector del conjunto del interruptor de advertencia de vacío. |
|
(b) Extraiga el conjunto del interruptor de advertencia de vacío del conjunto del servofreno.
4. EXTRAIGA EL OJAL DE LA VÁLVULA DE RETENCIÓN
(a) Extraiga el ojal de la válvula de retención del conjunto del servofreno.
