EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación se muestra los procedimientos necesarios (ajuste, calibración, inicialización o registro) que se deben llevar a cabo después de extraer, instalar o sustituir piezas durante la extracción/instalación del conjunto del actuador del freno.
Procedimientos necesarios después de extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
|
*1: sin sistema del freno de estacionamiento eléctrico
*2: con sistema del freno de estacionamiento eléctrico | |||
|
Desconecte el cable del terminal negativo de la batería |
Realice la calibración a punto cero del sensor de dirección |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolisión | |||
|
Memorice el punto neutro del ángulo de la dirección |
Sistema de monitoreo de asistencia al estacionamiento |
| |
|
Sistema de supervisión de vista panorámica |
| ||
|
Sustitución del conjunto del actuador del freno |
Accione el interruptor del freno de estacionamiento eléctrico*2 |
Sistema del freno de estacionamiento eléctrico |
|
|
Lleve a cabo la calibración a cero del sensor de aceleración y el almacenamiento de la información del sistema |
|
| |
PROCEDIMIENTO
1. MEDIDAS DE PRECAUCIÓN
AVISO:
Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.
Haga clic aquí. .gif)
2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA
para A25A-FKS: haga clic aquí
Para 2GR-FKS: haga clic aquí
AVISO:
Cuando desconecte el cable, deberá iniciar algunos sistemas después de volver a conectar el cable.
Haga clic aquí
3. DRENE EL LÍQUIDO DE FRENOS
AVISO:
Si cae líquido de frenos sobre una superficie pintada, lávela inmediatamente.
4. EXTRAIGA LA RUEDA DELANTERA DERECHA
Haga clic aquí
5. EXTRAIGA EL SUBCONJUNTO DE LA REJILLA DE VENTILACIÓN DEL PANEL SUPERIOR DEL CUBRETABLERO
Haga clic aquí
6. EXTRAIGA EL SUBCONJUNTO DEL REFUERZO CENTRAL SUPERIOR DE LA SUSPENSIÓN DELANTERA

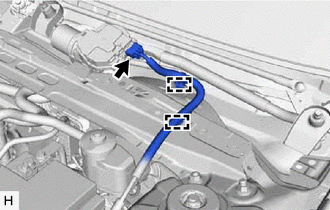

| (a) Desconecte el conector. |
|
(b) Desenganche las 2 abrazaderas y separe el mazo de cables.

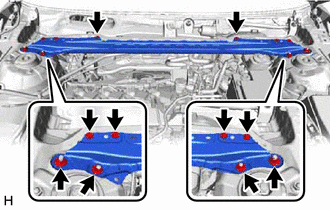

| (c) Extraiga los 6 pernos, las 4 tuercas y el subconjunto del refuerzo central superior de la suspensión delantera. |
|
7. EXTRAIGA EL ACTUADOR DEL FRENO CON EL SOPORTE

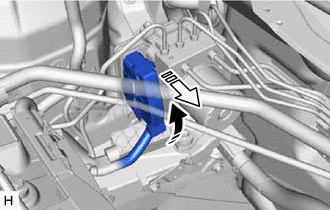

(a) Suelte la palanca de bloqueo y desconecte el conector del conjunto del actuador del freno.
.png) |
Suelte la palanca de bloqueo |
.png) |
Desconecte el conector |
AVISO:
Asegúrese de que no entre líquido de frenos en el conector extraído.

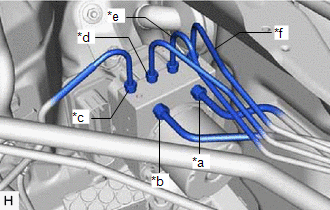

| (b) Utilice etiquetas o anote los lugares para no equivocarse cuando vuelva a conectar los latiguillos de freno. |
|

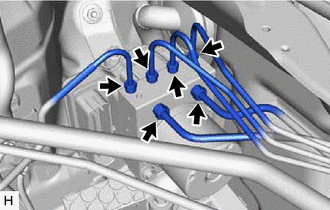

| (c) Utilice una llave de tuercas de unión para desconectar los 6 latiguillos de freno del conjunto del actuador del freno. AVISO:
|
|

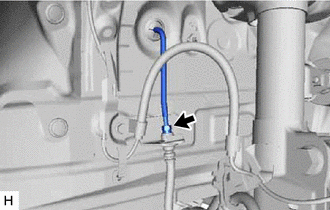

| (d) Desconecte el tubo del freno delantero n° 3 con la llave para tuercas de unión mientras sujeta la manguera flexible delantera con una llave. AVISO:
|
|

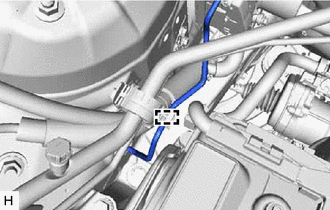

| (e) Desenganche la abrazadera y separe el tubo del freno delantero n° 3. AVISO: No deforme ni dañe el tubo del freno delantero No. 3. |
|

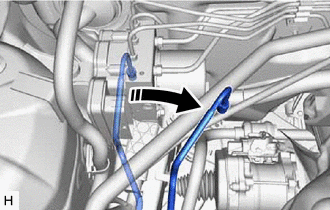

| (f) Aparte la parte delantera del tubo del freno n° 3, como se muestra en la ilustración. AVISO: No aplique fuerza excesiva en el tubo del freno delantero n° 3. |
|

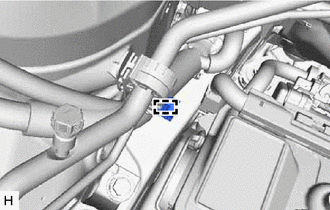

| (g) Desenganche la abrazadera y extraiga la abrazadera del tubo de freno. |
|

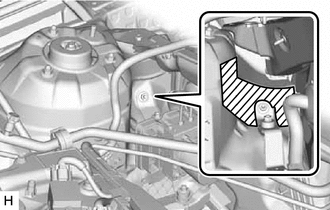

(h) Ponga cinta protectora en la carrocería del vehículo, tal y como se indica en la ilustración.
.png) |
Cinta protectora |

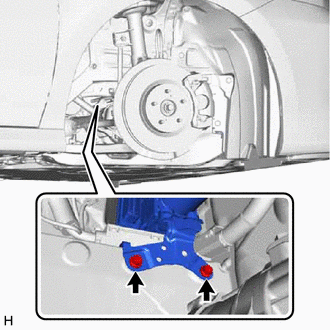

| (i) Extraiga los 2 pernos. OBSERVACIÓN: Inserte la herramienta desde la parte inferior del vehículo. |
|

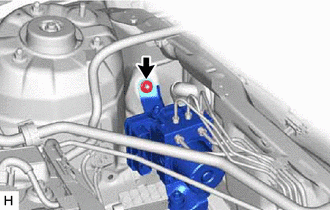

| (j) Quite la tuerca y extraiga el actuador del freno con soporte. AVISO:
OBSERVACIÓN: Extraiga el actuador del freno con el soporte mientras evita los latiguillos de freno. |
|
8. EXTRAIGA EL CONJUNTO DEL ACTUADOR DEL FRENO

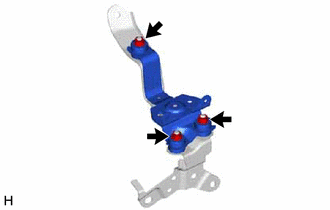

| (a) Quite los 3 pernos y extraiga el conjunto del actuador con el freno con el conjunto del soporte del actuador del freno. AVISO:
|
|
9. EXTRAIGA EL COLLAR DE LA CAJA DEL ACTUADOR DEL FRENO NO. 2
OBSERVACIÓN:
Realice este procedimiento solo cuando sea necesario sustituir los collarines de la caja del actuador del freno No. 2.

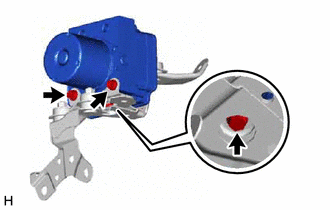

| (a) Extraiga las 3 tuercas. |
|
| (b) Extraiga los 3 collares de la caja del actuador del freno No. 2 del elemento amortiguador del soporte del actuador del freno. |
|
10. EXTRAIGA EL ELEMENTO AMORTIGUADOR DEL SOPORTE DEL ACTUADOR DEL FRENO
OBSERVACIÓN:
Realice este procedimiento solo cuando sea necesario sustituir los cojines de soporte del actuador del freno.

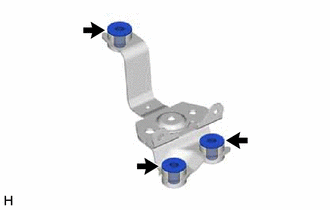

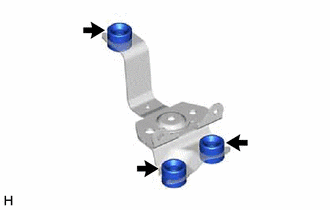

| (a) Quite los 3 elementos amortiguadores del soporte del actuador del freno del soporte del actuador del freno. |
|
