EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Si las mangueras flexibles delanteras derecha e izquierda se desconectan al mismo tiempo, asegúrese de colocar una marca de identificación a cada manguera para indicar su posición de instalación.
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA LA RUEDA DELANTERA
Haga clic aquí .gif)
2. DRENE EL LÍQUIDO DE FRENOS
AVISO:
Si cae líquido de frenos sobre una superficie pintada, lávela inmediatamente.
3. EXTRAIGA LA MANGUERA FLEXIBLE DELANTERA

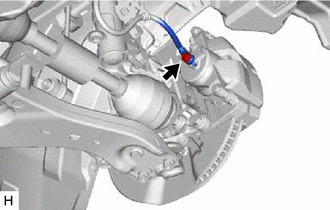

| (a) Extraiga el perno de unión y la junta, y desconecte la manguera flexible delantera del conjunto del cilindro del freno de disco delantero. |
|

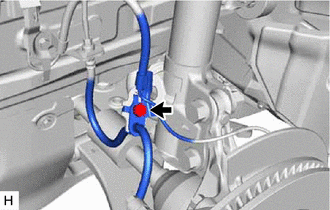

| (b) Extraiga el perno y separe la manguera flexible delantera del conjunto del amortiguador delantero. |
|

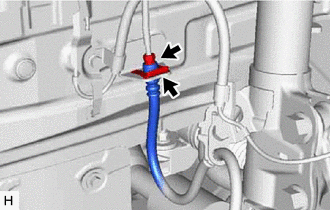

| (c) Desconecte el latiguillo de freno con la llave de tuercas de unión mientras sujeta la manguera flexible delantera con una llave. AVISO:
|
|
(d) Extraiga el clip y la manguera flexible delantera de la carrocería del vehículo.
