INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

• Dado que las mangueras flexibles delanteras derecha e izquierda no son intercambiables, compruebe el número de la pieza cuando coloque las mangueras flexibles delanteras.
• Cuando vuelva a utilizar las mangueras flexibles delanteras, utilice las marcas de identificación creadas durante la extracción para colocar cada manguera flexible delantera en su posición original.

OBSERVACIÓN:

• Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.
• El procedimiento que se indica a continuación es para el lado izquierdo.

PROCEDIMIENTO

1. COLOQUE LA MANGUERA FLEXIBLE DELANTERA

AVISO:

Al colocar la manguera flexible delantera, procure no retorcer la manguera.

(a) Coloque la manguera flexible delantera con un clip nuevo. AVISO: Instale el clip en su posición final. Al instalar la manguera flexible delantera, coloque la marca de identificación hacia el exterior del vehículo.

*a Marca de identificación *b Longitud del punto de apoyo de la llave dinamométrica *c Llave de tuercas de unión

(b) Conecte el latiguillo de freno en la manguera flexible delantera con una llave para tuercas de unión mientras sujeta la manguera flexible delantera con una llave.

Torque:

Par de apriete especificado :

15.2 N·m {155 kgf·cm, 11 ft·lbf}

AVISO:

• No doble ni dañe el latiguillo de freno.
• Evite que las partículas extrañas, como suciedad o polvo, entren en el latiguillo de freno desde las piezas de conexión.

OBSERVACIÓN:

• Calcule el valor del par de apriete cuando se cambia la longitud del punto de apoyo de la llave dinamométrica.

  Haga clic aquí.

• Cuando utiliza una llave de tuercas de unión (longitud del punto de apoyo de 22 mm (0.866 pulg.)) + llave dinamométrica (longitud de punto de apoyo de 162 mm (6.38 pulg.)):

  13.4 N*m (137 kgf*cm, 10 lbf*pi.)

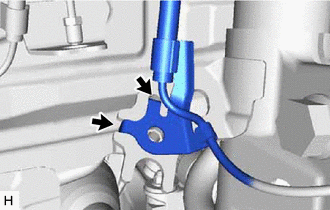

(c) Enganche los 2 ganchos para colocar el soporte de la abrazadera del sensor de velocidad delantero.

AVISO:

No retuerza el mazo de cables del sensor de velocidad delantero al colocarlo.

Gancho

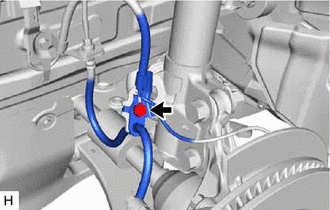

(d) Coloque la manguera flexible delantera y el sensor de velocidad delantero en el conjunto del amortiguador delantero con el perno. Torque: 29 N·m {296 kgf·cm, 21 ft·lbf} AVISO: No doble la manguera flexible delantera al colocarla.

(e) Conecte la manguera flexible delantera en el conjunto del cilindro del freno de disco delantero con un perno de unión nuevo y una junta nueva.

Torque:

29.4 N·m {300 kgf·cm, 22 ft·lbf}

AVISO:

• Coloque firmemente el bloqueo de la manguera flexible delantera en el orificio de bloqueo del conjunto del cilindro del freno de disco delantero.
• No doble la manguera flexible delantera al instalarla.

2. PURGUE EL LATIGUILLO DE FRENO

Haga clic aquí.

3. COLOQUE LA RUEDA DELANTERA

Haga clic aquí
