EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

• Inmediatamente después de colocar las pastillas del freno de disco delantero, posiblemente se reduzca el rendimiento de la frenada. Siempre realice la prueba en carretera en un lugar seguro y prestando atención al entorno.
• Después de sustituir las pastillas del freno de disco delantero, puede que el pedal del freno presente una sensación de holgura debido al espacio libre entre las pastillas del freno de disco delantero y el disco delantero. Pise el pedal del freno varias veces hasta que lo note firme.
• Después de reemplazar las pastillas del freno de disco delantero, siempre lleve a cabo una prueba en carretera para verificar el rendimiento del freno y observar si hay vibraciones.

OBSERVACIÓN:

• Lleve a cabo los mismos procedimientos para los lados izquierdo y derecho.
• El procedimiento que se indica a continuación es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA DELANTERA

Haga clic aquí

2. EXTRAIGA LA PASTILLA DEL FRENO DE DISCO DELANTERO

ADVERTENCIA:

• Asegúrese de no quedar atrapado en el conjunto del cilindro del freno de disco delantero o en otras piezas al extraer las pastillas del freno de disco delantero.
• Después de levantar el conjunto del cilindro del freno de disco delantero, fíjelo en su sitio antes de realizar cualquier trabajo en el mismo.
• El conjunto del cilindro del freno de disco delantero podría caerse, atrapando los dedos o las manos, y provocar lesiones.

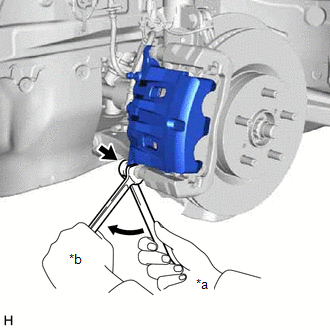

(a) Sujete el pasador deslizante del cilindro del freno de disco delantero (lado inferior) y extraiga el perno. AVISO: No doble ni dañe el latiguillo de freno.

*a Gire *b Sujetar

(b) Tire hacia arriba del conjunto del cilindro del freno de disco delantero.

(c) Extraiga los 2 muelles antichirrido.

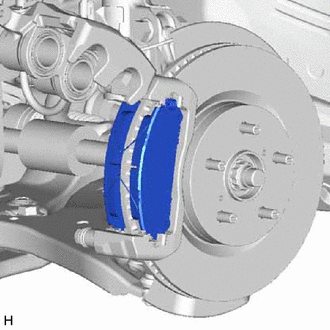

(d) Extraiga las 2 pastillas del freno de disco delantero del soporte del cilindro del freno de disco delantero.

3. EXTRAIGA EL KIT DE CALCE ANTICHIRRIDO DEL FRENO DE DISCO DELANTERO

(a) Extraiga los calces antichirrido del freno de disco delanteros No. 1 y No. 2 de cada pastilla del freno de disco delantero.

(b) Con un destornillador, extraiga la placa indicadora de desgaste de las pastillas del freno de disco delantero de cada pastilla de freno de disco.
