EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del conjunto de la junta esférica inferior delantera.
Procedimientos necesarios después de extraer, instalar o sustituir piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
---|---|---|---|
Ajuste de la alineación de las ruedas delanteras |
|
| Con sistema del freno de estacionamiento eléctrico:
Sin sistema del freno de estacionamiento eléctrico:
|
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL EJE DELANTERO
Haga clic aquí
2. EXTRAIGA EL CONJUNTO DE LA JUNTA ESFÉRICA INFERIOR DELANTERA

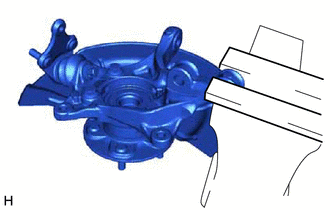

(a) Fije el conjunto del eje delantero en un torno de banco con placas de aluminio. AVISO: No apriete el torno de banco excesivamente. |
|

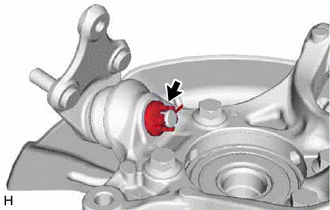

(b) Extraiga el pasador hendido. |
|
(c) Extraiga la tuerca.

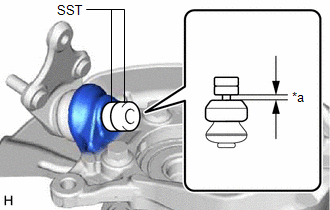

(d) Coloque la SST en el conjunto de la junta esférica inferior delantera como se muestra en la ilustración. SST: 09960-20010 09961-02050 AVISO: Compruebe si el espacio libre entre la SST y el conjunto del eje delantero es de 1 mm (0.0394 in). |
|

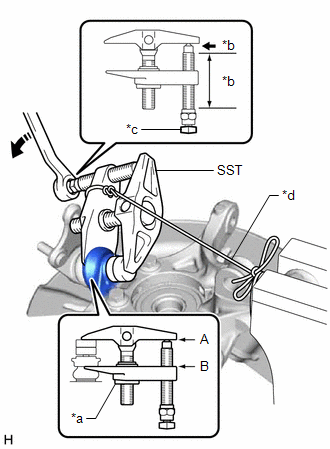

(e) Utilice la SST para extraer el conjunto de la junta esférica inferior delantera del conjunto del eje delantero como se muestra en la ilustración.
SST: 09960-20010
09961-02010
09961-02050
*a | Tuerca central |
*b | Zona de aplicación de la grasa de molibdeno |
*c | Coloque la llave aquí |
*d | Cadena |
![]() |
Girar |
ADVERTENCIA:
Aplique grasa de molibdeno a las roscas y al extremo del perno de la SST.
AVISO:
