INSPECCIÓN EN EL VEHÍCULO
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DE LA JUNTA ESFÉRICA INFERIOR DELANTERA

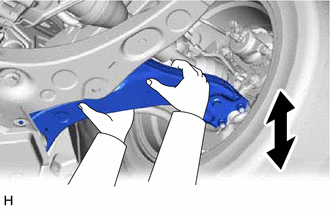

| (a) Compruebe si existe holgura. (1) Levante el vehículo. (2) Mueva el subconjunto del brazo de suspensión No. 1 inferior delantero hacia arriba y hacia abajo con una fuerza de 294 N (30 kgf) o superior para comprobar que no hay holgura en el conjunto de la junta esférica inferior delantera. OBSERVACIÓN: Si el conjunto de la junta esférica inferior delantera está suelto, sustitúyalo por uno nuevo. |
|
Componentes
ExtracciÓnData List / Active Test
DATA LIST / ACTIVE TEST LISTA DE DATOS AVISO:
En la siguiente tabla, los valores de la columna "normal condition" son
los valores de referencia. No se base unicamente en esas valores de
referencia para determinar si una pieza esta defectuosa. OBSERVACION:
La utilizacion del Techstr ...
Utilidad
UTILIDAD CANCELE EL MODO DE PAUSA DE LA FUNCION DE COMUNICACION
OBSERVACION: Esta funcion se utiliza para cancelar el modo de pausa de la funcion de comunicacion.
(a) Conecte el Techstream al DLC3. (b) Coloque el interruptor de encendido en posicion ON.
(c) Encienda el Techstream. (d) Entre a los ...
Componentes
COMPONENTES ILUSTRACIÓN
*A Fabricado por TMC
- -
*1 CUBIERTA INFERIOR DEL MOTOR No. 1
*2 CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2
*3 ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA
*4 ALMOHADILLA ...
