Toyota Camry Manual de reparaciones XV70 (2017-2023): ExtracciÓn

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Suspensión / SuspensiÓn Trasera / Brazo Superior Trasero / ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del conjunto del brazo de control superior trasero.

Procedimientos necesarios después de extraer, instalar o sustituir piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

Ajuste de la alineación de las ruedas traseras
  • Lleve a cabo el "Reinicio de la memoria"
  • Lleve a cabo la calibración a cero del sensor de aceleración y el almacenamiento de la información del sistema
  • Avería o funcionamiento desactivado del VSC
  • Se emiten los DTC
  • Indicador luminoso de deslizamiento encendido
  • Indicador de advertencia ABS encendido

Con sistema del freno de estacionamiento eléctrico

Sin sistema del freno de estacionamiento eléctrico

Suspensión, neumáticos, etc.

(La altura del vehículo cambia debido a la suspensión o a la sustitución de los neumáticos)

Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera)

Sistema de supervisión de asistencia al estacionamiento

Para la inicialización

Para la calibración
  • Inicialización del controlador de la cámara de televisión
  • Ajuste el ángulo de dirección
  • Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera)

Sistema de supervisión de vista panorámica

Para la inicialización

para la calibración
  • Sustitución del sensor de la relación aire-combustible
  • La fuga de gas del sistema de escape está reparada

Inspección posterior a la reparación
  • Al ralentí deficiente, etc.
  • Función de arranque del motor, etc.

para A25A-FKS

para 2GR-FKS

ADVERTENCIA:

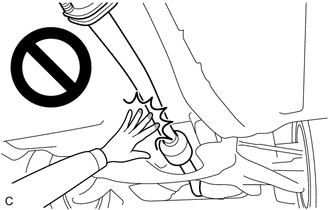

Para evitar quemaduras, no toque el motor, el tubo de escape ni ningún otro componente cuya temperatura sea alta mientras el motor esté caliente.

PROCEDIMIENTO

1. EXTRAIGA EL SUBCONJUNTO DEL ELEMENTO DE SUSPENSIÓN TRASERA

para 2WD: Haga clic aquí

para AWD: Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL BRAZO DE CONTROL SUPERIOR TRASERO IZQUIERDO (para 2WD)

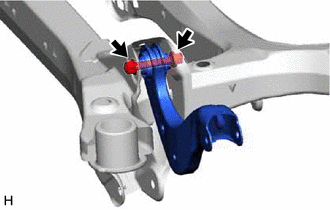

(a) Extraiga el perno, la tuerca y conjunto del brazo de control superior trasero izquierdo del subconjunto del elemento de la suspensión trasera.

AVISO:

No gire la tuerca, ya que tiene un tope propio. Afloje el perno con la tuerca fijada.

3. EXTRAIGA EL CONJUNTO DEL BRAZO DE CONTROL SUPERIOR TRASERO DERECHO (para 2WD)

OBSERVACIÓN:

Siga el mismo procedimiento que para el lado izquierdo.

4. EXTRAIGA EL CONJUNTO DEL BRAZO DE CONTROL SUPERIOR TRASERO IZQUIERDO (para AWD)

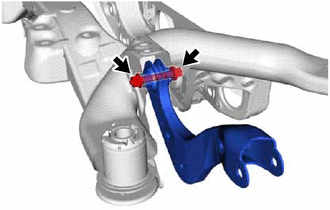

(a) Extraiga el perno, la tuerca y conjunto del brazo de control superior trasero izquierdo del subconjunto del elemento de la suspensión trasera.

AVISO:

No gire la tuerca, ya que tiene un tope propio. Afloje el perno con la tuerca fijada.

5. EXTRAIGA EL CONJUNTO DEL BRAZO DE CONTROL SUPERIOR TRASERO DERECHO (para AWD)

OBSERVACIÓN:

Siga el mismo procedimiento que para el lado izquierdo.

Componentes
COMPONENTES ILUSTRACIÓN *A Para 2WD - - *1 SUBCONJUNTO DEL ELEMENTO DE SUSPENSIÓN TRASERA *2 CONJUNTO DEL BRAZO DE CONTROL SUPERIOR TRASERO IZQUIERDO *3 ...

InstalaciÓn
INSTALACIÓN PROCEDIMIENTO 1. COLOQUE EL CONJUNTO DEL BRAZO DE CONTROL SUPERIOR TRASERO IZQUIERDO (para 2WD) (a) Instale provisionalmente el conjunto del brazo de control superior trasero izquie ...
