INSTALACIÓN
PROCEDIMIENTO
1. COLOQUE EL CONJUNTO DEL BRAZO DE CONTROL SUPERIOR TRASERO IZQUIERDO (para 2WD)
| (a) Instale provisionalmente el conjunto del brazo de control superior trasero izquierdo en el subconjunto del elemento de la suspensión trasera con el perno y la tuerca. AVISO:
|
|

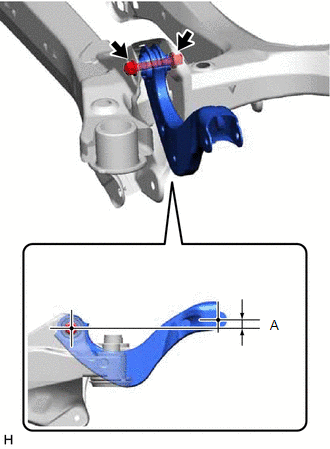

(b) Coloque el conjunto del brazo de control superior trasero izquierdo tal y como se muestra en la ilustración.
Longitud de referencia (A):
1.2 mm (0.0472 pulg.)
(c) Apriete totalmente el perno.
Torque:
73 N·m {744 kgf·cm, 54 ft·lbf}
AVISO:
No gire la tuerca, ya que tiene un tope propio. Apriete el perno con la tuerca fijada.
2. COLOQUE EL CONJUNTO DEL BRAZO DE CONTROL SUPERIOR TRASERO DERECHO (para 2WD)
OBSERVACIÓN:
Siga el mismo procedimiento que para el lado izquierdo.
3. COLOQUE EL CONJUNTO DEL BRAZO DE CONTROL SUPERIOR TRASERO IZQUIERDO (para AWD)
| (a) Instale provisionalmente el conjunto del brazo de control superior trasero izquierdo en el subconjunto del elemento de la suspensión trasera con el perno y la tuerca. AVISO:
|
|

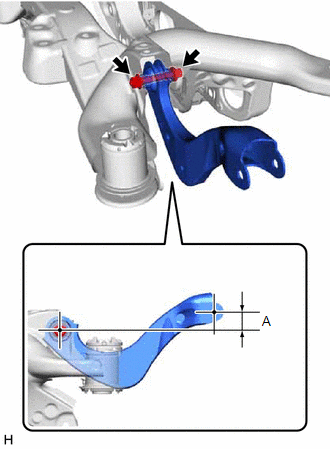

(b) Coloque el conjunto del brazo de control superior trasero izquierdo tal y como se muestra en la ilustración.
Longitud de referencia (A):
10 mm (0.394 pulg.)
(c) Apriete completamente el perno.
Torque:
73 N·m {744 kgf·cm, 54 ft·lbf}
AVISO:
No gire la tuerca, ya que tiene un tope propio. Apriete el perno con la tuerca fijada.
4. COLOQUE EL CONJUNTO DEL BRAZO DE CONTROL SUPERIOR TRASERO DERECHO (para AWD)
OBSERVACIÓN:
Siga el mismo procedimiento que para el lado izquierdo.
5. INSTALE EL SUBCONJUNTO DEL ELEMENTO DE SUSPENSIÓN TRASERA
para 2WD: Haga clic aquí
.gif)
para AWD: Haga clic aquí.
