Toyota Camry Manual de reparaciones XV70 (2017-2023): ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del subconjunto del elemento de suspensión trasero.

Procedimientos necesarios después de extraer, instalar o sustituir piezas

Pieza sustituida o procedimiento realizado	Procedimiento necesario	Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario	Enlace
Ajuste de la alineación de las ruedas traseras	Lleve a cabo el "Reinicio de la memoria" Lleve a cabo la calibración a cero del sensor de aceleración y el almacenamiento de la información del sistema	Avería o funcionamiento desactivado del VSC Se emiten los DTC Indicador luminoso de deslizamiento encendido Indicador de advertencia ABS encendido	Con sistema del freno de estacionamiento eléctrico Sin sistema del freno de estacionamiento eléctrico
Suspensión, neumáticos, etc. (La altura del vehículo cambia debido a la suspensión o a la sustitución de los neumáticos)	Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera)	Sistema de supervisión de asistencia al estacionamiento	Para la inicialización Para la calibración
	Inicialización del controlador de la cámara de televisión Ajuste el ángulo de dirección Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera)	Sistema de supervisión de vista panorámica	Para la inicialización para la calibración
Sustitución del sensor de la relación aire-combustible La fuga de gas del sistema de escape está reparada	Inspección posterior a la reparación	Al ralentí deficiente, etc. Función de arranque del motor, etc.	para A25A-FKS para 2GR-FKS

ADVERTENCIA:

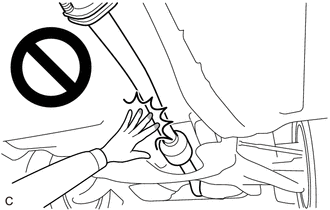

Para evitar quemaduras, no toque el motor, el tubo de escape ni ningún otro componente cuya temperatura sea alta mientras el motor esté caliente.

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA TRASERA

Haga clic aquí

2. EXTRAIGA EL CONJUNTO CENTRAL DEL TUBO DE ESCAPE

Para A25A-FKS: haga clic aquí

Para 2GR-FKS: haga clic aquí

3. EXTRAIGA LA CUBIERTA INFERIOR DEL PISO NO. 2

Haga clic aquí

4. EXTRAIGA LA CUBIERTA INFERIOR DEL PISO NO. 1

Haga clic aquí

5. SEPARE LA MANGUERA FLEXIBLE TRASERA IZQUIERDA

(a) Quite el perno y separe la manguera flexible trasera izquierda del soporte de la manguera flexible trasera.

6. SEPARE LA MANGUERA FLEXIBLE TRASERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento que para el lado izquierdo.

7. EXTRAIGA EL CONJUNTO IZQUIERDO DEL ESTABILIZADOR TRASERO

Haga clic aquí

8. EXTRAIGA EL CONJUNTO DERECHO DEL ESTABILIZADOR TRASERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

9. EXTRAIGA LA BARRA ESTABILIZADORA TRASERA

Haga clic aquí

10. EXTRAIGA EL MUELLE ESPIRAL TRASERO IZQUIERDO

Haga clic aquí

11. EXTRAIGA EL MUELLE ESPIRAL TRASERO DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

12. EXTRAIGA EL AISLANTE INFERIOR IZQUIERDO DEL MUELLE ESPIRAL TRASERO

Haga clic aquí

13. EXTRAIGA EL AISLANTE INFERIOR DERECHO DEL MUELLE ESPIRAL TRASERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

14. EXTRAIGA EL CONJUNTO IZQUIERDO DEL BRAZO DE SUSPENSIÓN TRASERA NO. 2

Haga clic aquí

15. EXTRAIGA EL CONJUNTO DERECHO DEL BRAZO DE SUSPENSIÓN TRASERA NO. 2

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

16. EXTRAIGA EL CONJUNTO IZQUIERDO DEL BRAZO DE SUSPENSIÓN TRASERA NO. 1

Haga clic aquí

17. EXTRAIGA EL CONJUNTO DERECHO DEL BRAZO DE SUSPENSIÓN TRASERA NO. 1

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

18. QUITE EL CONJUNTO IZQUIERDO DEL BRAZO DE CONTROL SUPERIOR TRASERO

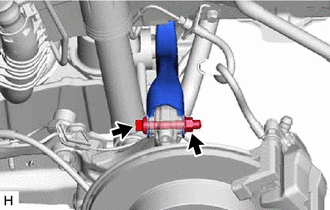

(a) Extraiga el perno y la tuerca, y a continuación separe el conjunto izquierdo del brazo de control superior trasero del subconjunto izquierdo del soporte del eje trasero. AVISO: No gire la tuerca, ya que tiene un tope propio. Afloje el perno con la tuerca fijada.

19. QUITE EL CONJUNTO DERECHO DEL BRAZO DE CONTROL SUPERIOR TRASERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

20. EXTRAIGA EL SUBCONJUNTO DEL ELEMENTO DE SUSPENSIÓN TRASERA

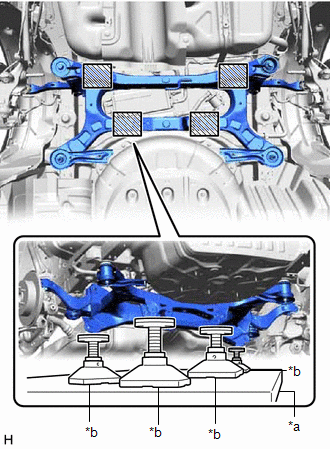

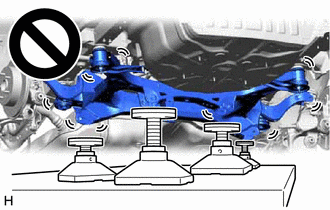

(a) Utilice un elevador del motor y 4 acopladores o herramientas equivalentes para sujetar el subconjunto del elemento de suspensión trasero tal y como se muestra en la ilustración.

• El subconjunto del elemento de suspensión trasero es un componente muy pesado. Asegúrese de que esté bien sujeto.
• Si el subconjunto del elemento de la suspensión trasera no está bien sujeto podría caerse y provocar lesiones graves.

AVISO:

Coloque accesorios o herramientas equivalentes para mantener nivelado el subconjunto del elemento de la suspensión trasera.

*a	Elevador del motor
*b	Elemento de fijación

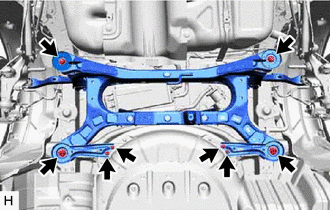

	Punto de colocación del dispositivo de acoplamiento

(b) Extraiga los 2 pernos, las 6 tuercas, los 2 topes inferiores del elemento de la suspensión trasera, el refuerzo inferior izquierdo del elemento de la suspensión trasera y el refuerzo inferior derecho del elemento de la suspensión trasera.

(c) Baje lentamente el subconjunto del elemento de la suspensión trasera.

AVISO:

Al bajar el subconjunto del elemento de la suspensión trasera, tenga cuidado de no dañar la carrocería del vehículo ni otros componentes instalados en este.

(d) Extraiga los 4 elementos amortiguadores del elemento de la suspensión trasera del subconjunto del elemento de la suspensión trasera.

OBSERVACIÓN:

Asegúrese de colocar una marca de identificación en el elemento amortiguador del elemento de la suspensión trasera de forma que se puedan volver a instalar en su posición original.

21. EXTRAIGA EL CONJUNTO DEL BRAZO DE CONTROL SUPERIOR TRASERO IZQUIERDO

Haga clic aquí

22. EXTRAIGA EL CONJUNTO TRASERO DERECHO DEL BRAZO DE CONTROL SUPERIOR

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

23. EXTRAIGA EL ELEMENTO AMORTIGUADOR DELANTERO DE MONTAJE DEL CUERPO DEL ELEMENTO DE LA SUSPENSIÓN TRASERA (para el lado izquierdo)

(a) Utilice un cincel y un martillo para doblar las 2 partes de la nervadura del elemento amortiguador delantero de montaje del cuerpo del elemento de la suspensión trasera. AVISO: Asegúrese de doblar las 2 partes de la nervadura del elemento amortiguador hasta que las garras de la SST encajen firmemente.

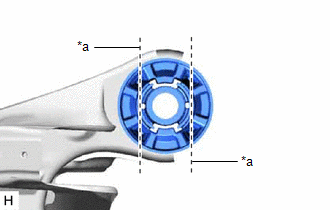

*a Parte doblada

(b) Lubrique las superficies de contacto del elemento amortiguador delantero de montaje del cuerpo del elemento de la suspensión trasera.

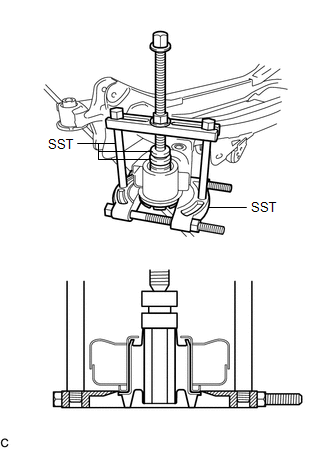

(c) Coloque la SST como se indica en la ilustración. SST: 09830-10010 09830-01010 09830-01040 09830-01050 SST: 09950-40011 09951-04010 09952-04010 09954-04010 09955-04061 09958-04011 AVISO: Aplique grasa de molibdeno a las roscas y a la punta del perno central de la SST antes de usarla.

(d) Utilice la SST para extraer el elemento amortiguador de montaje del cuerpo del elemento de la suspensión delantera, mientras aplica lubricante en el espacio libre que queda entre el elemento amortiguador de montaje del cuerpo delantero del elemento de la suspensión trasera y el subconjunto del elemento de la suspensión trasera.

SST: 09830-10010

09830-01010

09830-01040

09830-01050

SST: 09950-40011

09951-04010

09952-04010

09954-04010

09955-04061

09958-04011

AVISO:

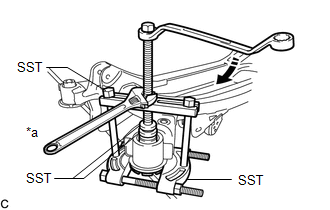

• Fije las garras de la SST en el subconjunto del elemento de la suspensión trasera tal como se muestra en la ilustración.
• Apriete la SST de forma lenta y uniforme.
• Tenga cuidado ya que el elemento amortiguador delantero de montaje del cuerpo del elemento de la suspensión trasera puede saltar.
• El elemento amortiguador delantero de montaje del cuerpo del elemento de la suspensión trasera no puede volver a usarse.

*a	Sujetar
	Girar

(e) Extraiga la SST y el elemento amortiguador delantero de montaje del cuerpo del elemento de la suspensión trasera del subconjunto del elemento de la suspensión trasera.

24. EXTRAIGA EL ELEMENTO AMORTIGUADOR DELANTERO DE MONTAJE DEL CUERPO DEL ELEMENTO DE LA SUSPENSIÓN TRASERA (para el lado derecho)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

25. EXTRAIGA EL ELEMENTO AMORTIGUADOR TRASERO IZQUIERDO DE MONTAJE DEL CUERPO DEL ELEMENTO DE LA SUSPENSIÓN TRASERA

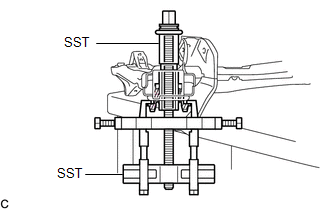

(a) Coloque la SST como se indica en la ilustración. SST: 09950-00020 SST: 09950-00030 SST: 09950-60011 09951-00330 AVISO: Aplique grasa de molibdeno a las roscas y a la punta del perno central de la SST antes de usarla.

(b) Utilice la SST para extraer el elemento amortiguador de montaje del cuerpo del elemento de suspensión trasero izquierdo, mientras aplica lubricante en el espacio libre que queda entre el elemento amortiguador de montaje del cuerpo trasero del elemento de suspensión trasero izquierdo y el subconjunto del elemento de la suspensión trasera.

SST: 09950-00020

SST: 09950-00030

SST: 09950-60011

09951-00330

AVISO:

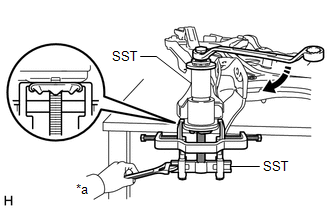

• Apriete la SST de forma lenta y uniforme.
• Tenga cuidado, ya que el elemento amortiguador de montaje trasero izquierdo de la carrocería del elemento de la suspensión trasera puede saltar.
• El elemento amortiguador trasero izquierdo de montaje del cuerpo del elemento de la suspensión trasera no puede volver a usarse.

*a	Sujetar
	Girar

(c) Extraiga la SST y el elemento amortiguador trasero izquierdo de montaje del cuerpo del elemento de la suspensión trasera del subconjunto del elemento de la suspensión trasera.

26. EXTRAIGA EL ELEMENTO AMORTIGUADOR DE MONTAJE DERECHO DE LA CARROCERÍA TRASERA DEL ELEMENTO DE SUSPENSIÓN TRASERO

OBSERVACIÓN:

Siga el mismo procedimiento que para el lado izquierdo.
