DESCRIPCIÓN
La cámara de reconocimiento de avance y el conjunto del sensor del radar de onda milimétrica se comunican a través de la comunicación CAN. Si hay algún error en la comunicación con el conjunto del sensor del radar de onda milimétrica, la cámara de reconocimiento de avance almacena el DTC U023587.
|
No. de DTC | Detection Item |
Condición de detección de DTC |
Área afectada | Se emite el DTC desde |
|---|---|---|---|---|
|
U023587 | Pérdida de comunicación con el sensor de señal del sensor de margen de distancia delantera del control de la velocidad de crucero o mensaje central ausente | Condición de detección:
| Sistema anticolisión |
Cámara de reconocimiento delantera (control de iluminación delantera) |
|
Patrón | Nombre de la pieza de emisión de DTC (Pantalla en el Techstream) |
Área posiblemente afectada (estado de la avería) | ||||
|---|---|---|---|---|---|---|
|
Foward Recognition Camera |
Conjunto del sensor del radar de onda milimétrica | |||||
|
Foward Recognition Camera (Front Lighting Control) |
Sistema precolisión | Lane Control |
Radar Cruise2 | Front Radar sensor | ||
|
U023587 | U023587 |
U023587 | U023587 |
U010487 | ||
|
○: Se emite el DTC
-: No se emite ningún DTC | ||||||
|
Patrón 1 |
○ | ○ |
○ | ○ |
○ | Mazo de cables o conector (abierto o coto) |
|
Conjunto del sensor del radar de onda milimétrica (avería interna) | ||||||
|
Cámara de reconocimiento de avance (avería interna) | ||||||
|
Patrón 2 |
○ | ○ |
○ | ○ |
- | Cámara de reconocimiento de avance (avería interna) |
|
Conjunto del sensor del radar de onda milimétrica (avería interna) | ||||||
OBSERVACIÓN:
Si los DTC se emiten al mismo tiempo, la zona de inspección se puede reducir.

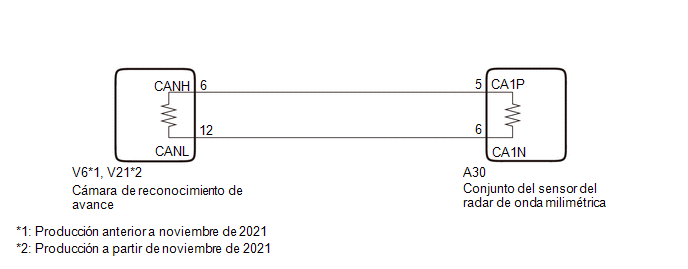

DIAGRAMA DE CONEXIONES
PROCEDIMIENTO
| 1. |
VAYA AL SISTEMA DE SEGURIDAD ANTICOLISIÓN |
OBSERVACIÓN:
Si el sistema de iluminación emite el DTC U023587, realice la localización de averías del sistema anticolisión.
Haga clic aquí .gif)
| SIGUIENTE | .gif) | FIN |
