EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído e instalado o sustituido piezas durante la extracción/instalación del elemento amortiguador de montura del diferencial trasero No. 1.
Procedimientos necesarios tras extraer/colocar/sustituir piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
---|---|---|---|
Ajuste de la alineación de las ruedas traseras |
|
|
|
Suspensión, neumáticos, etc. (La altura del vehículo cambia debido a la suspensión o a la sustitución de los neumáticos) |
Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera) |
Sistema de supervisión de asistencia al estacionamiento |
Para la inicialización Para la calibración |
| Sistema de supervisión de vista panorámica |
Para la inicialización para la calibración | |
Piezas del sistema de escape |
Inspección posterior a la reparación |
|
|
ADVERTENCIA:

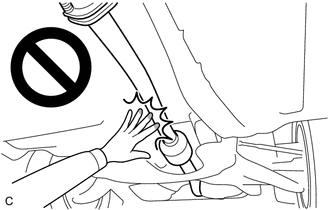

Para evitar quemaduras, no toque el motor, el tubo de escape ni ningún otro componente cuya temperatura sea alta mientras el motor esté caliente.
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL TRANSPORTADOR DEL DIFERENCIAL TRASERO
Haga clic aquí
2. EXTRAIGA EL AMORTIGUADOR DEL SOPORTE DEL DIFERENCIAL TRASERO NO. 1

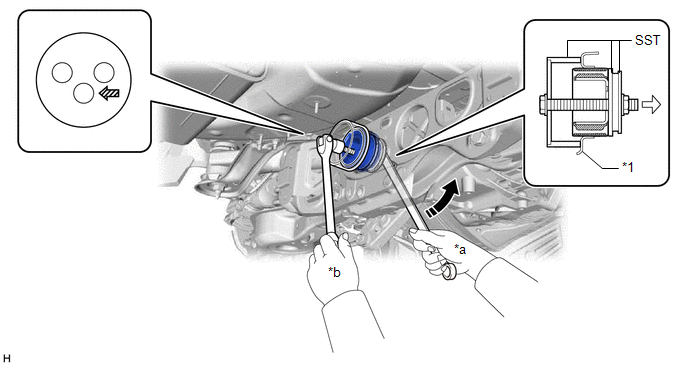

(a) Extraiga con una SST el amortiguador del soporte del diferencial trasero No. 1.
SST: 09316-12010
SST: SST (09570-24011)
*1 | Subconjunto del elemento de suspensión trasera |
- | - |
*a | Gire |
*b | Sujetar |
Dirección de giro |
Parte delantera del vehículo | ||
Posición del perno de la SST |
- | - |
AVISO:
Componentes
COMPONENTES ILUSTRACIÓN
*A Para llantas de acero
*B Excepto para llantas de acero
*1 CONJUNTO DE LA RUEDA
*2 TUERCA DEL CUBO DEL EJE
*3 TAPA DE LA RUEDA
- -
Par de apriete para "Zonas principales que implican el rendimiento bás ...
InstalaciÓn
INSTALACIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO: Este procedimiento incluye la instalación de los pernos de cabeza pequeña. Consulte "Pernos de cabeza pequeña" de "Observaciones básicas acerca de las tareas de reparación" para identificar l ...
InstalaciOn
INSTALACION PRECAUCION / AVISO / OBSERVACION
OBSERVACION:
Lleve a cabo el mismo procedimiento para los lados izquierdo y
derecho.
El procedimiento que se indica a continuacion es para el lado
izquierdo.
PROCEDIMIENTO 1. MEDIDAS DE PRECAUCION
AVISO: Despues de apagar el interrupto ...
