INSTALACIÓN

PROCEDIMIENTO

1. COLOQUE EL AMORTIGUADOR DEL SOPORTE DEL DIFERENCIAL TRASERO NO. 1

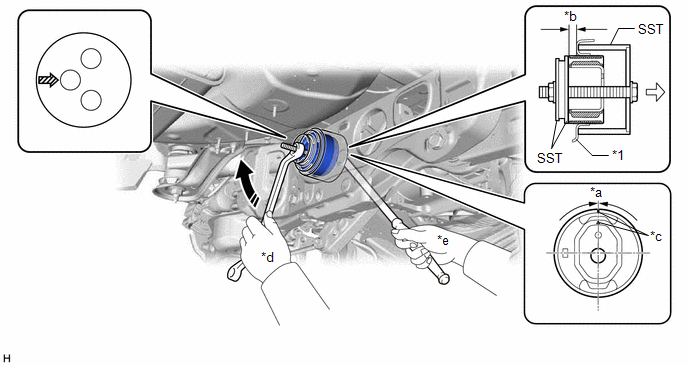

(a) Con la SST, coloque un nuevo amortiguador del soporte del diferencial trasero No. 1.

SST: 09316-12010

SST: SST (09570-24011)

*1	Subconjunto del elemento de suspensión trasera	-	-
*a	-3° a 3°	*b	9.8 a 10.8 mm (0.3858 a 0.4252 pulg.)
*c	Saliente	*d	Girar
*e	Sujetar	-	-
	Dirección de giro		Parte delantera del vehículo
	Posición del perno de la SST	-	-

AVISO:

• Asegúrese de que el amortiguador del soporte del diferencial trasero No. 1 está alineado dentro de los 3° desde el centro.
• Instale el amortiguador del soporte del diferencial No. 1 trasero de modo que el saliente quede colocado como se muestra en la ilustración.
• Asegúrese de utilizar la combinación correcta de la SST.
• Antes de utilizar la SST, aplique grasa al perno de la SST.
• Coloque provisionalmente el amortiguador del soporte del diferencial trasero No. 1 en el subconjunto del elemento de la suspensión trasera para que no se incline y, a continuación, coloque la SST.
• Asegúrese de que la SST toque toda la circunferencia del amortiguador del soporte del diferencial trasero No. 1.
• No incline el perno de la SST.

2. INSTALE EL CONJUNTO DEL PORTADOR DEL DIFERENCIAL

Haga clic aquí
