Toyota Camry Manual de reparaciones XV70 (2017-2023): ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido piezas durante la extracción/instalación del conjunto del portador del diferencial trasero.

Procedimientos necesarios tras extraer/colocar/sustituir piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

Ajuste de la alineación de las ruedas traseras

  • Lleve a cabo el "Reinicio de la memoria"
  • Lleve a cabo la calibración a cero del sensor de aceleración y el almacenamiento de la información del sistema
  • Avería o funcionamiento desactivado del VSC
  • Se emiten los DTC
  • Indicador luminoso de deslizamiento encendido
  • Indicador de advertencia ABS encendido

Suspensión, neumáticos, etc.

(La altura del vehículo cambia debido a la suspensión o a la sustitución de los neumáticos)

Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera)

Sistema de supervisión de asistencia al estacionamiento

Para la inicialización

Para la calibración

  • Inicialización del controlador de la cámara de televisión
  • Ajuste el ángulo de dirección
  • Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera)

Sistema de supervisión de vista panorámica

Para la inicialización

para la calibración

Piezas del sistema de escape

Inspección posterior a la reparación

  • Ralentí deficiente, etc.
  • Función de arranque del motor, etc.

ADVERTENCIA:

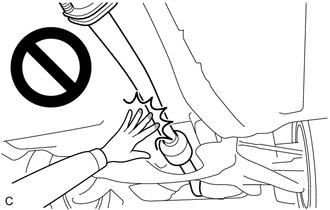

Para evitar quemaduras, no toque el motor, el tubo de escape ni ningún otro componente cuya temperatura sea alta mientras el motor esté caliente.

PROCEDIMIENTO

1. DRENE EL ACEITE DEL DIFERENCIAL

Haga clic aquí

2. EXTRAIGA EL ÁRBOL DE TRANSMISIÓN CON EL CONJUNTO DEL COJINETE CENTRAL

Haga clic aquí

3. EXTRAIGA LA BARRA ESTABILIZADORA TRASERA

Haga clic aquí

4. EXTRAIGA EL CONJUNTO IZQUIERDO DEL EJE PROPULSOR TRASERO

Haga clic aquí

5. EXTRAIGA EL CONJUNTO DERECHO DEL EJE PROPULSOR TRASERO

OBSERVACIÓN:

Siga el mismo procedimiento descrito para el lado izquierdo.

6. EXTRAIGA EL CONJUNTO DEL PORTADOR DEL DIFERENCIAL TRASERO

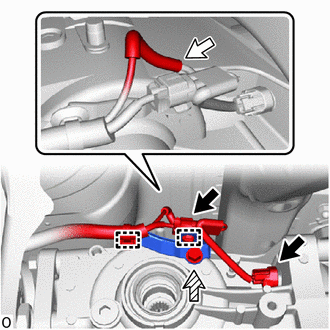

(a) Desenganche las 2 abrazaderas del mazo de cables y separe el mazo de cables.

Conector

Tubo de ventilación

Perno

(b) Desconecte los 2 conectores.

(c) Extraiga el perno y el soporte de la abrazadera del mazo de cables.

(d) Extraiga la tubería de ventilación.

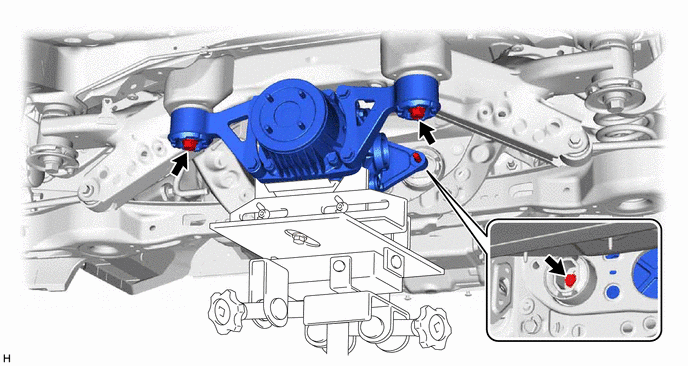

(e) Sostenga el conjunto del portador del diferencial trasero con un gato de transmisión.

(f) Extraiga los 3 pernos y los 2 topes inferiores del soporte del diferencial trasero.

(g) Baje el gato lentamente y luego fije el conjunto del soporte del diferencial trasero.

7. EXTRAIGA EL SOPORTE DEL DIFERENCIAL TRASERO N° 1

(a) Extraiga el tope del soporte de diferencial trasero superior del soporte del diferencial trasero No. 1.

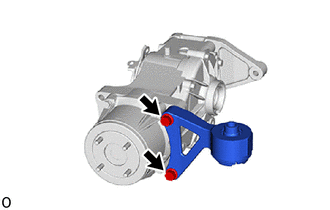

(b) Extraiga los 2 pernos y el soporte del diferencial trasero n° 1 del conjunto del soporte del diferencial trasero.

8. EXTRAIGA EL SOPORTE DEL DIFERENCIAL TRASERO NO. 2

(a) Extraiga el tope del soporte de diferencial trasero superior del soporte del diferencial trasero No. 2.

(b) Extraiga los 2 pernos y el soporte del diferencial trasero No. 2 del conjunto del portador del diferencial trasero.

9. EXTRAIGA EL SOPORTE DEL DIFERENCIAL TRASERO

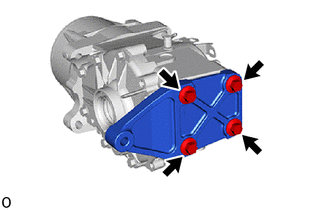

(a) Extraiga los 4 pernos y el soporte del diferencial trasero del conjunto del soporte del diferencial trasero.
