COMPONENTES

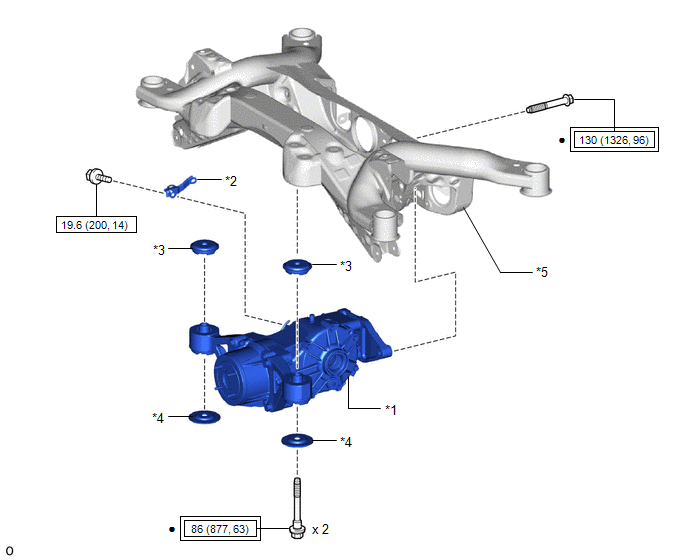

ILUSTRACIÓN
*1 | CONJUNTO DEL PORTADOR DEL DIFERENCIAL TRASERO |
*2 | SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES |
*3 | TOPE SUPERIOR DEL SOPORTE DEL DIFERENCIAL TRASERO |
*4 | TOPE INFERIOR DEL PORTADOR DEL DIFERENCIAL TRASERO |
*5 | SUBCONJUNTO DEL ELEMENTO DE SUSPENSIÓN TRASERA |
- | - |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
![]() |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
● | Pieza no reutilizable |
- | - |

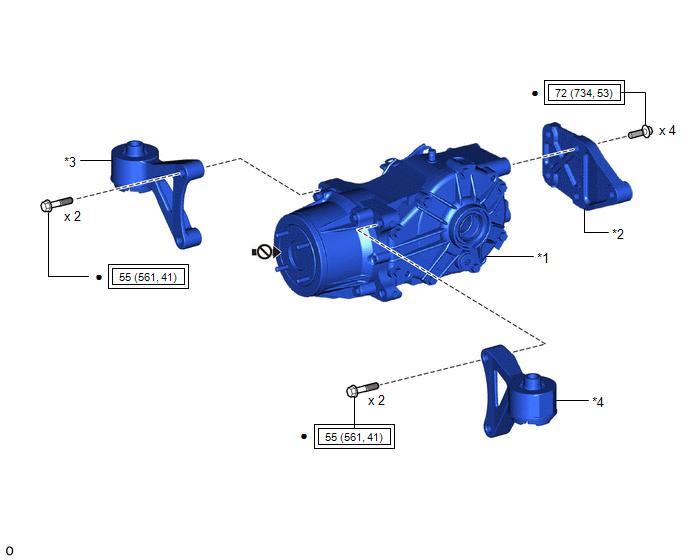

ILUSTRACIÓN
*1 | CONJUNTO DEL PORTADOR DEL DIFERENCIAL TRASERO |
*2 | SOPORTE DEL DIFERENCIAL TRASERO |
*3 | SOPORTE DEL DIFERENCIAL TRASERO N° 1 |
*4 | SOPORTE DEL DIFERENCIAL TRASERO NO. 2 |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
● | Pieza no reutilizable |
![]() |
No aplique lubricantes en las piezas roscadas |
- | - |

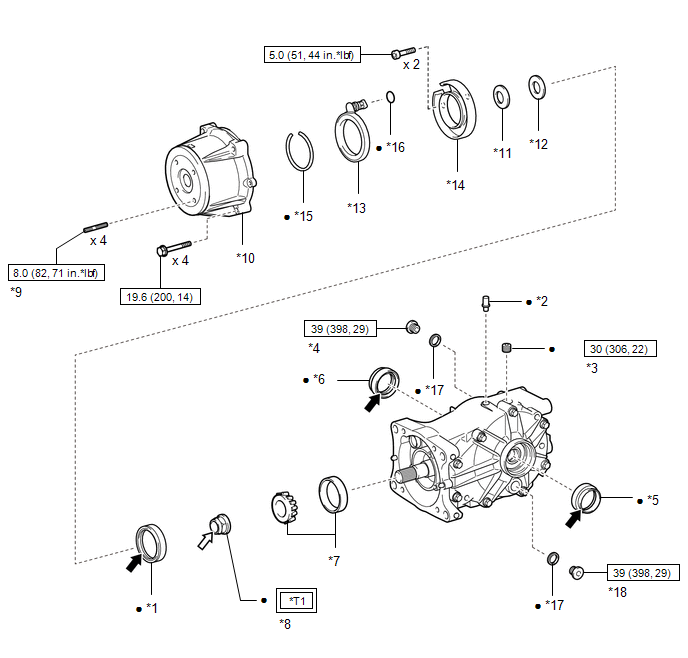

ILUSTRACIÓN
*1 | SELLO DE ACEITE DEL DIAFRAGMA |
*2 | TAPÓN DEL RESPIRADERO DE LA TAPA DEL PORTADOR DEL DIFERENCIAL TRASERO |
*3 | TAPÓN DE LA CUBIERTA DEL PORTADOR DEL DIFERENCIAL TRASERO |
*4 | TAPÓN DE LLENADO DEL DIFERENCIAL TRASERO |
*5 | SELLO DE ACEITE DEL EJE PROPULSOR TRASERO IZQUIERDO |
*6 | SELLO DE ACEITE DEL EJE PROPULSOR TRASERO DERECHO |
*7 | COJINETE DE RODILLOS CÓNICOS DELANTERO DEL ENGRANAJE IMPULSOR TRASERO |
*8 | TUERCA DEL ENGRANAJE IMPULSOR TRASERO |
*9 | ESPÁRRAGO PRISIONERO |
*10 | CONJUNTO DEL ACOPLAMIENTO DE LA TRANSMISIÓN |
*11 | ARANDELA ELÁSTICA CÓNICA DEL ACOPLAMIENTO DE LA TRANSMISIÓN |
*12 | CALCE DEL ACOPLAMIENTO DE LA TRANSMISIÓN |
*13 | SOLENOIDE LINEAL 4WD |
*14 | HORQUILLA |
*15 | ANILLO DE RETENCIÓN |
*16 | JUNTA TÓRICA |
*17 | JUNTA |
*18 | TAPÓN DE DRENAJE DEL DIFERENCIAL TRASERO |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
![]() |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
* | Para utilizar con la SST |
● | Pieza no reutilizable |
![]() |
Grasa MP |
![]() |
Al volver a utilizar la pieza: Aceite de engranaje hipoide LSD |
★ | Pieza prerrecubierta |
- | - |
*T1 | Para utilizar sin la SST: 245 N*m (2498 kgf*cm, 181 lbf*pi.) o menos Para utilizar con la SST: 226 N*m (2305 kgf*cm, 167 lbf*pi.) o menos |
- | - |

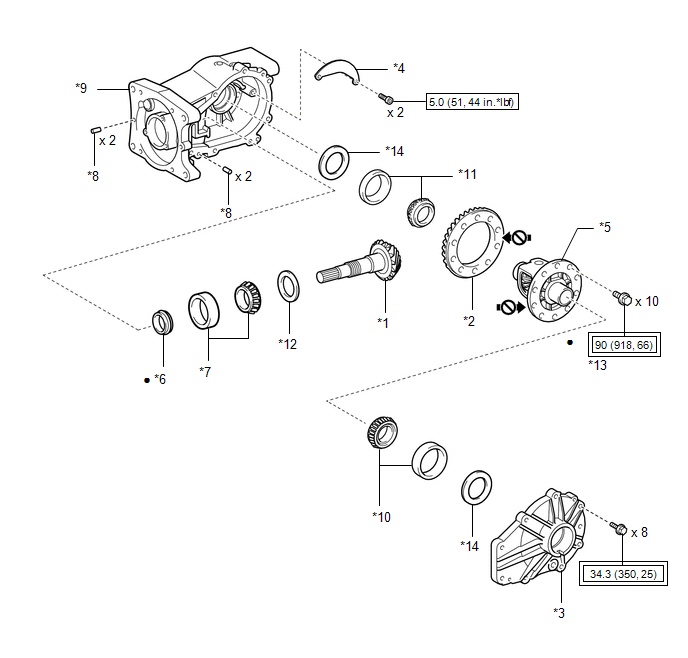

ILUSTRACIÓN
*1 | ENGRANAJE IMPULSOR DEL DIFERENCIAL |
*2 | CORONA DENTADA DEL DIFERENCIAL |
*3 | RETÉN DEL COJINETE LATERAL DEL DIFERENCIAL |
*4 | DEFLECTOR DE ACEITE DEL TAPÓN DEL RESPIRADERO DEL DIFERENCIAL TRASERO |
*5 | SUBCONJUNTO DE LA CAJA DEL DIFERENCIAL TRASERO |
*6 | SEPARADOR DEL COJINETE DEL ENGRANAJE IMPULSOR DEL DIFERENCIAL TRASERO |
*7 | COJINETE TRASERO DEL PIÑÓN CONDUCTOR TRASERO |
*8 | PASADOR RECTO |
*9 | SUBCONJUNTO DEL PORTADOR DEL DIFERENCIAL TRASERO |
*10 | COJINETE DE LA CAJA DEL DIFERENCIAL TRASERO IZQUIERDO |
*11 | COJINETE DE LA CAJA DEL DIFERENCIAL TRASERO DERECHO |
*12 | ARANDELA DEL ENGRANAJE IMPULSOR DEL DIFERENCIAL TRASERO |
*13 | PERNO DE LA CAJA DEL DIFERENCIAL TRASERO |
*14 | ARANDELA DEL EJE DEL ENGRANAJE PLANETARIO DEL DIFERENCIAL TRASERO |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
![]() |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
● | Pieza no reutilizable |
![]() |
No aplique lubricantes en las piezas roscadas |
