EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido piezas durante la extracción/instalación del subconjunto del soporte del eje trasero.
Procedimientos necesarios después de extraer, instalar o sustituir piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
---|---|---|---|
Ajuste de la alineación de las ruedas traseras |
|
|
|
Suspensión, neumáticos, etc. (La altura del vehículo cambia debido a la suspensión o a la sustitución de los neumáticos) |
Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera) |
Sistema de supervisión de asistencia al estacionamiento |
|
| Sistema de supervisión de vista panorámica |
|
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA LA RUEDA TRASERA
Haga clic aquí
2. EXTRAIGA LA CUBIERTA INFERIOR DEL PISO NO. 2 (para el lado izquierdo)
Haga clic aquí
3. EXTRAIGA LA CUBIERTA INFERIOR DEL PISO NO. 1 (para el lado derecho)
Haga clic aquí
4. SEPARE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO No. 2

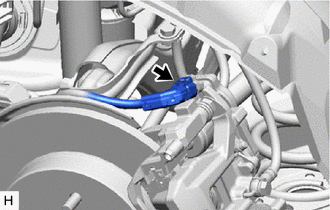

(a) Desconecte el conector del conjunto del cable del freno de estacionamiento No. 2 del conjunto del actuador del freno de estacionamiento. AVISO:
|
|

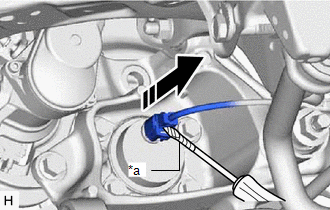

(b) Utilice un destornillador con la punta envuelta con cinta protectora para desconectar el conector del conjunto del cable del freno de estacionamiento No. 2 del conjunto del cubo y cojinete del eje trasero. AVISO: Tenga cuidado de no dañar el conjunto del cubo y cojinete del eje trasero o la cubierta del conector. |
|
(c) Extraiga la tuerca, desenganche las 2 abrazaderas y separe el conjunto del cable del freno de estacionamiento No. 2 del soporte de la manguera flexible trasera y el conjunto del eje de salida trasero. |
|
5. SEPARE LA MANGUERA FLEXIBLE TRASERA

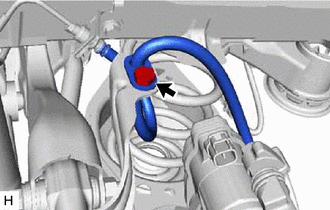

(a) Quite el perno y separe la manguera flexible trasera del soporte de la manguera flexible trasero. |
|
6. SEPARE EL CONJUNTO DE LA PINZA DEL FRENO DE DISCO TRASERO
Haga clic aquí
7. EXTRAIGA EL DISCO TRASERO
Haga clic aquí
8. EXTRAIGA EL CONJUNTO DE CUBO Y COJINETE DEL EJE TRASERO
Haga clic aquí
9. EXTRAIGA EL SOPORTE DE LA MANGUERA FLEXIBLE TRASERO

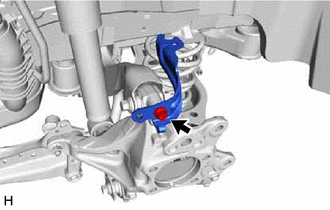

(a) Quite el perno y el soporte de la manguera flexible trasera del subconjunto del soporte del eje trasero. |
|
10. EXTRAIGA EL CONJUNTO DEL ESTABILIZADOR TRASERO
Haga clic aquí
11. EXTRAIGA EL MUELLE ESPIRAL TRASERO
Haga clic aquí
12. EXTRAIGA EL AISLANTE INFERIOR DEL MUELLE ESPIRAL TRASERO
Haga clic aquí
13. EXTRAIGA EL CONJUNTO DEL BRAZO DE SUSPENSIÓN TRASERA No. 1
Haga clic aquí
14. EXTRAIGA EL SUBCONJUNTO DEL SOPORTE DEL EJE TRASERO

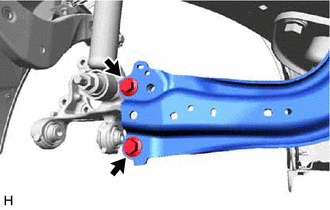

(a) Afloje los 2 pernos del conjunto del eje de salida trasero. |
|

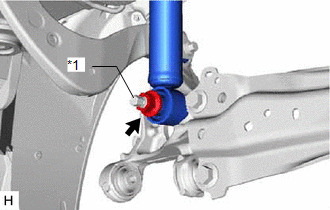

(b) Afloje la tuerca del conjunto del amortiguador trasero. AVISO: Mientras gira la tuerca sujete el pasador del soporte del eje trasero. |
|

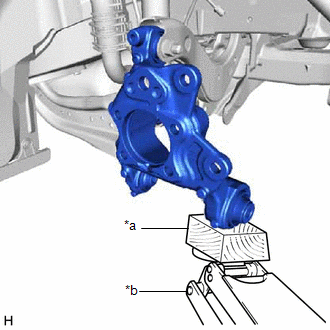

(c) Apoye el subconjunto del soporte del eje trasero con un gato y un taco de madera. AVISO:
|
|
(d) Afloje el perno (A). AVISO: No gire la tuerca, ya que tiene un tope propio. Afloje el perno con la tuerca fijada. |
|
(e) Quite los 2 pernos y separe el conjunto del eje de salida trasero del subconjunto del soporte del eje trasero.
(f) Quite la tuerca y la arandela plata, y separe el conjunto del amortiguador trasero del subconjunto del soporte del eje trasero.
AVISO:
Mientras gira la tuerca sujete el pasador del soporte del eje trasero.
(g) Extraiga el perno (A), la tuerca y el subconjunto del soporte del eje trasero del conjunto del brazo de control superior trasero.
AVISO:
No gire la tuerca, ya que tiene un tope propio. Afloje el perno con la tuerca fijada.
