INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

PROCEDIMIENTO

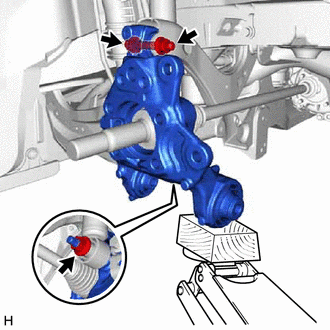

1. INSTALE PROVISIONALMENTE EL SUBCONJUNTO DEL SOPORTE DEL EJE TRASERO

(a) Instale provisionalmente el subconjunto del soporte del eje trasero en el conjunto del amortiguador trasero con la tuerca y la arandela plana.

AVISO:

Mientras gira la tuerca sujete el pasador del soporte del eje trasero.

(b) Instale provisionalmente el subconjunto del soporte del eje trasero en el conjunto del brazo de control superior trasero con el perno y la tuerca.

AVISO:

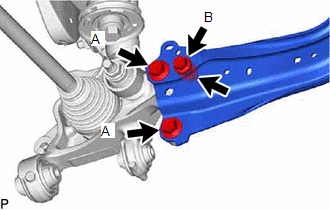

(c) Instale el conjunto del eje de salida trasero en el conjunto del soporte del eje trasero con los 3 pernos y la tuerca.

Torque:

Perno A :

135 N·m {1377 kgf·cm, 100 ft·lbf}

Perno B :

75 N·m {765 kgf·cm, 55 ft·lbf}

2. INSTALE EL SOPORTE DE LA MANGUERA FLEXIBLE TRASERA

(a) Coloque el soporte de la manguera flexible trasera en el subconjunto del soporte del eje trasero con el perno.

Torque:

29 N·m {296 kgf·cm, 21 ft·lbf}

3. INSTALE PROVISIONALMENTE EL CONJUNTO DEL BRAZO No. 1 DE LA SUSPENSIÓN TRASERA

Haga clic aquí

4. INSTALE EL AISLANTE INFERIOR DEL MUELLE ESPIRAL TRASERO

Haga clic aquí

5. COLOQUE EL MUELLE ESPIRAL TRASERO

Haga clic aquí

6. ESTABILICE LA SUSPENSIÓN

Haga clic aquí

7. INSTALE EL CONJUNTO DEL BRAZO DE CONTROL SUPERIOR TRASERO

(a) Instale el conjunto del brazo de control superior trasero en el subconjunto del soporte del eje trasero con el perno.

Torque:

73 N·m {744 kgf·cm, 54 ft·lbf}

AVISO:

No gire la tuerca, ya que tiene un tope propio. Apriete el perno con la tuerca fijada.

8. INSTALE EL CONJUNTO DEL BRAZO DE LA SUSPENSIÓN TRASERA No. 1

Haga clic aquí

9. INSTALE EL CONJUNTO DEL BRAZO DE SUSPENSIÓN TRASERA No. 2

(a) Instale el conjunto del brazo de la suspensión trasera No. 2 (lado del subconjunto del soporte del eje trasero) con el perno.

Haga clic aquí

10. INSTALE EL CONJUNTO DEL AMORTIGUADOR TRASERO

Haga clic aquí

11. INSTALE EL CONJUNTO DEL ESTABILIZADOR TRASERO

Haga clic aquí

12. INSTALE EL CONJUNTO DEL CUBO Y DEL COJINETE DEL EJE TRASERO

Haga clic aquí

13. INSTALE EL DISCO TRASERO

Haga clic aquí

14. INSTALE EL CONJUNTO DE LA PINZA DEL FRENO DE DISCO TRASERO

Haga clic aquí

15. INSTALE LA MANGUERA FLEXIBLE TRASERA

(a) Coloque la manguera flexible trasera en el soporte de la manguera flexible trasero con el perno.

Torque:

29 N·m {296 kgf·cm, 21 ft·lbf}

16. COLOQUE EL SENSOR DE CONTROL DE DERRAPE TRASERO

Haga clic aquí

17. INSTALE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO NO. 2

(a) Instale el conjunto del cable del freno de estacionamiento No. 2 en el conjunto del eje de salida trasero con la tuerca.

Torque:

15.5 N·m {158 kgf·cm, 11 ft·lbf}

(b) Enganche las 2 abrazaderas.

(c) Conecte el conector del conjunto del cable del freno de estacionamiento No. 2 al conjunto del actuador del freno de estacionamiento.

(d) Conecte el conector del conjunto del cable del freno de estacionamiento No. 2 al sensor de control de derrape trasero.

18. COLOQUE LA TUERCA DEL EJE AXIAL TRASERO

(a) Limpie las piezas roscadas del conjunto del eje propulsor trasero y una tuerca del eje axial trasero nueva con un disolvente que no deje residuos.

AVISO:

(b) Coloque provisionalmente la tuerca del eje axial trasero con una llave de cubo profundo de 30 mm.

Torque:

216 N·m {2203 kgf·cm, 159 ft·lbf}

OBSERVACIÓN:

Mantenga pisado el pedal del freno para evitar que gire el conjunto del eje propulsor trasero.

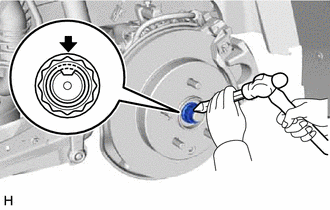

(c) Con un cincel y un martillo, introduzca la tuerca del eje axial trasero.

19. COLOQUE LA RUEDA TRASERA

Haga clic aquí

20. INSTALE EL CONJUNTO DEL BRAZO DE SUSPENSIÓN TRASERA No. 2

(a) Instale el conjunto del brazo de la suspensión trasera No. 2 (lado del subconjunto del elemento de suspensión trasera) con la tuerca.

Haga clic aquí

21. INSPECCIONE Y AJUSTE LA ALINEACIÓN DE LAS RUEDAS TRASERAS

Haga clic aquí

22. COMPRUEBE LA SEÑAL DEL SENSOR DE VELOCIDAD

Haga clic aquí

23. REALICE LA INICIALIZACIÓN

Sistema de monitoreo de asistencia al estacionamiento

Para la inicialización

Para la calibración

Sistema de supervisión de vista panorámica

Para la inicialización

para la calibración
