EXTRACCIÓN
PRECAUCIÓN/AVISO/OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido piezas durante la extracción/instalación del conjunto del cuerpo de la válvula de la transmisión.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
---|---|---|---|
Sustitución del líquido del transeje automático |
Reinicio de la estimación de la degradación térmica del ATF |
El valor del elemento de la lista de datos "Estimación de la degradación térmica del ATF" no se calculó correctamente. |
|
|
|
|
|
PROCEDIMIENTO
1. QUITE EL CABLE DE LA TRANSMISIÓN
Haga clic aquí
2. EXTRAIGA EL CONJUNTO DEL CUERPO DE LA VÁLVULA DE LA TRANSMISIÓN
(a) Desenganche la abrazadera para desconectar el conector del cable del sensor de revoluciones de la transmisión (NC). |
|

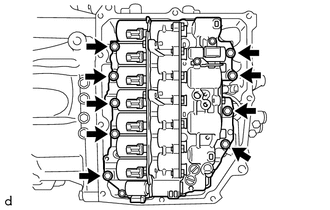

(b) Extraiga los 9 pernos y el conjunto del cuerpo de la válvula de la transmisión del subconjunto de la caja del transeje automático. |
|

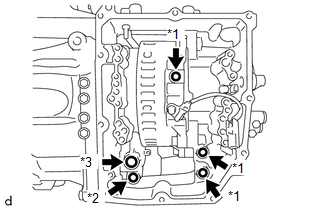

(c) Extraiga las 2 juntas del subconjunto de la caja del transeje automático. |
|
(d) Extraiga la junta de la caja del transeje del subconjunto del engranaje conductor intermedio de la caja del transeje.
(e) Extraiga la junta de la tapa de la bomba de aceite delantera No. 1 del conjunto de la bomba de aceite delantera.
(f) Extraiga la junta de la tapa de la bomba de aceite delantera No. 2 del conjunto de la bomba de aceite delantera.
