EXTRACCIÓN

PRECAUCIÓN/AVISO/OBSERVACIÓN

A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del enfriador de aceite de la transmisión.

Procedimientos necesarios tras extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

*1: Cuando se sustituye el ECM por uno nuevo, no es necesario reiniciar la memoria.

El terminal de la batería se desconecta o se vuelve a conectar

Realice la calibración a punto cero del sensor de dirección

Sistema de asistencia al seguimiento de carril

Sistema anticolisión

Memorice el punto neutro del ángulo de la dirección

Sistema de monitoreo de asistencia al estacionamiento

Sistema de supervisión de vista panorámica

Sustitución del ECM

Registro del número de identificación del vehículo (VIN)

Se enciende el MIL

Registro del identificador de comunicación de la ECU (sistema inmovilizador)

Función de arranque del motor

Sustitución del ECM

(Si es posible, lea el código de compensación del transeje del antiguo ECM)

  1. Reinicio de la memoria*1
  2. Transfiera el código de compensación del transeje
  3. Realice una prueba en carretera para que el ECM pueda aprender
  • Gran dureza del cambio
  • Deterioro del rendimiento del combustible

Para la inicialización

Para el registro

Sustitución del ECM

(Si es imposible, lea el código de compensación del transeje del ECM anterior)

  1. Reinicio de la memoria*1
  2. Reinicie el código de compensación del transeje
  3. Realice una prueba en carretera para que el ECM pueda aprender

Sustitución del ECM

Registro del código

  • Sistema de control inalámbrico de bloqueo de las puertas
  • Sistema de llave inteligente (para la función de entrada)
  • Sistema de llave inteligente (para función de arranque)

Sustitución del líquido del transeje automático

Reinicio de la estimación de la degradación térmica del ATF

El valor del elemento de la lista de datos "Estimación de la degradación térmica del ATF" no se calculó correctamente.

PROCEDIMIENTO

1. EXTRAIGA LA BATERÍA

Haga clic aquí

2. EXTRAIGA EL ECM

Haga clic aquí

3. EXTRAIGA EL SUBCONJUNTO DE LA ABRAZADERA DE LA BATERÍA

Haga clic aquí

4. EXTRAIGA LA RUEDA DELANTERA IZQUIERDA

Haga clic aquí

5. EXTRAIGA LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA

Haga clic aquí

6. EXTRAIGA LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA

Haga clic aquí

7. EXTRAIGA LA CUBIERTA INFERIOR DEL MOTOR No. 1

Haga clic aquí

8. EXTRAIGA LA CUBIERTA INFERIOR IZQUIERDA TRASERA DEL MOTOR

Haga clic aquí

9. EXTRAIGA EL SELLO DEL FALDÓN DE LA ALETA DELANTERA IZQUIERDA

Haga clic aquí

10. DRENE EL REFRIGERANTE DE MOTOR

Haga clic aquí

11. DRENE EL LÍQUIDO DEL TRANSEJE AUTOMÁTICO

Haga clic aquí

12. DESCONECTE LA MANGUERA DE SALIDA DEL ENFRIADOR DE ACEITE No. 1

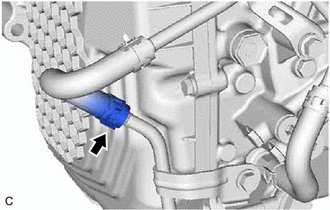

(a) Deslice el clip y desconecte la manguera de salida del enfriador de aceite No. 1 del subconjunto de la unión del enfriador de aceite.

OBSERVACIÓN:

Utilice un recipiente para recoger el líquido del transeje automático que salga de la manguera de salida del enfriador de aceite n° 1 y del subconjunto de unión del enfriador de aceite.

13. DESCONECTE LA MANGUERA DE ENTRADA DEL ENFRIADOR DE ACEITE N° 1

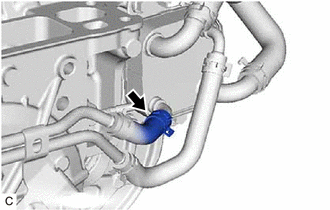

(a) Deslice el clip y desconecte la manguera de entrada del enfriador de aceite n° 1 del subconjunto del tubo de salida del enfriador de aceite n° 1.

OBSERVACIÓN:

Utilice un recipiente para recoger el líquido del transeje automático que salga de la manguera de entrada del enfriador de aceite n° 1 y del subconjunto del tubo de salida del enfriador de aceite n° 1.

14. EXTRAIGA EL SUBCONJUNTO DEL TUBO DEL ENFRIADOR DE ACEITE SIN MANGUERA No. 1

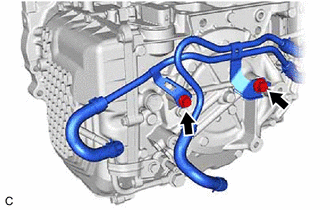

(a) Extraiga los 2 pernos para desconectar el subconjunto del tubo del enfriador de aceite n° 1 sin manguera del subconjunto de la caja del transeje automático.

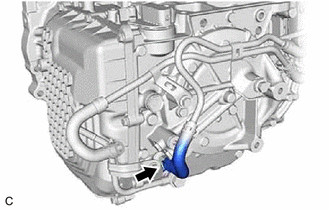

(b) Deslice el clip y desconecte la manguera de entrada del enfriador de aceite No. 2 del enfriador de aceite de la transmisión.

OBSERVACIÓN:

Utilice un recipiente para recoger el líquido del transeje automático que salga de la manguera de entrada del enfriador de aceite No. 2 y del enfriador de aceite de la transmisión.

(c) Deslice el clip y desconecte la manguera de salida del enfriador de aceite n° 2 para extraer el subconjunto del tubo del enfriador de aceite n° 1 sin manguera del enfriador de aceite de la transmisión.

OBSERVACIÓN:

Utilice un recipiente para recoger el líquido del transeje automático que salga de la manguera de salida del enfriador de aceite No. 2 y del enfriador de aceite de la transmisión.

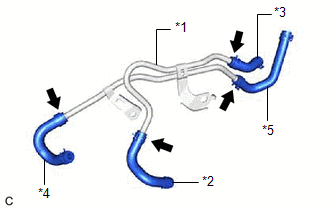

(d) Deslice los 4 clips y extraiga la manguera de entrada del enfriador de aceite n° 1, la manguera de entrada del enfriador de aceite n° 2, la manguera de salida del enfriador de aceite n° 1 y la manguera de salida del enfriador de aceite n° 2 del subconjunto del tubo del enfriador de aceite n° 1 sin manguera.

*1

Subconjunto del tubo del enfriador de aceite sin manguera No. 1

*2

Manguera de entrada del enfriador de aceite No. 1

*3

Manguera de entrada del enfriador de aceite n°2

*4

Manguera de salida del enfriador de aceite No. 1

*5

Manguera de salida del enfriador de aceite No. 2

15. DESCONECTE LA MANGUERA DE DERIVACIÓN DE AGUA N.° 1

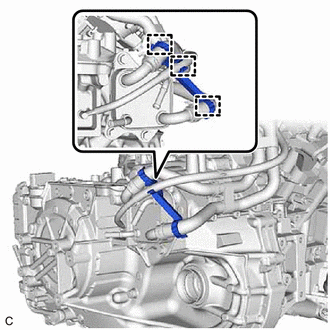

(a) Desenganche las 3 abrazaderas para extraer la abrazadera del respiradero de la transmisión.

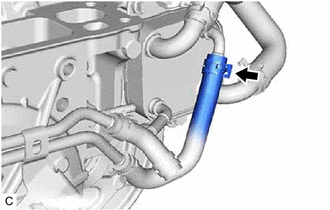

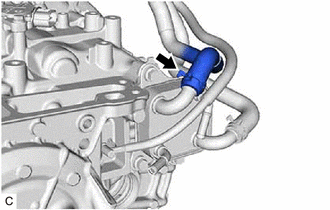

(b) Deslice el clip y desconecte la manguera de derivación de agua No. 1 del enfriador de aceite de transmisión.

OBSERVACIÓN:

Utilice un recipiente para recoger el refrigerante que salga por las mangueras de derivación de agua No. 1 y del enfriador de aceite de la transmisión.

16. DESCONECTE EL CONJUNTO DE LA MANGUERA DE DERIVACIÓN DE AGUA

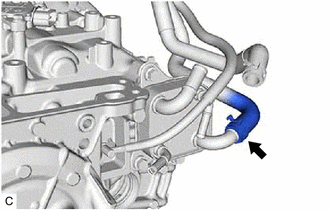

(a) Deslice el clip y desconecte el conjunto de la manguera de derivación de agua del enfriador de aceite de la transmisión.

OBSERVACIÓN:

Utilice un recipiente para recoger el refrigerante que salga del conjunto de la manguera de derivación de agua y del enfriador de aceite de la transmisión.

17. EXTRAIGA EL ENFRIADOR DE ACEITE DE LA TRANSMISIÓN

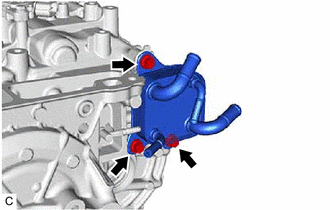

(a) Extraiga los 3 pernos y el enfriador de aceite de la transmisión del subconjunto del cárter de la transmisión automática.

OBSERVACIÓN:

Utilice un recipiente para recoger el producto refrigerante y el líquido del transeje automático que salgan del enfriador de aceite de la transmisión.

Componentes
COMPONENTES ILUSTRACIÓN *1 CUBIERTA INFERIOR IZQUIERDA TRASERA DEL MOTOR *2 SELLO DEL FALDÓN DE LA ALETA DELANTERA IZQUIERDA *3 CUBIERTA INFERIOR DEL MOTOR Nº 1 ...

InstalaciÓn
INSTALACIÓN PROCEDIMIENTO 1. COLOQUE EL ENFRIADOR DE ACEITE DE LA TRANSMISIÓN (a) Instale provisionalmente el enfriador de aceite de la transmisión en el subconjunto de la caja del transeje a ...
