INSTALACIÓN

PROCEDIMIENTO

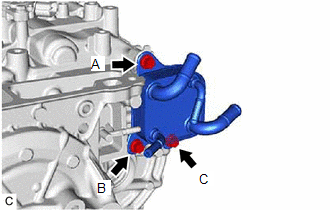

1. COLOQUE EL ENFRIADOR DE ACEITE DE LA TRANSMISIÓN

(a) Instale provisionalmente el enfriador de aceite de la transmisión en el subconjunto de la caja del transeje automático con el perno (A).

(b) Coloque el perno (B).

Torque:

13.5 N·m {138 kgf·cm, 10 ft·lbf}

(c) Coloque el perno (C).

Torque:

13.5 N·m {138 kgf·cm, 10 ft·lbf}

(d) Apriete por completo el perno (A) para instalar el enfriador de aceite de la transmisión.

Torque:

13.5 N·m {138 kgf·cm, 10 ft·lbf}

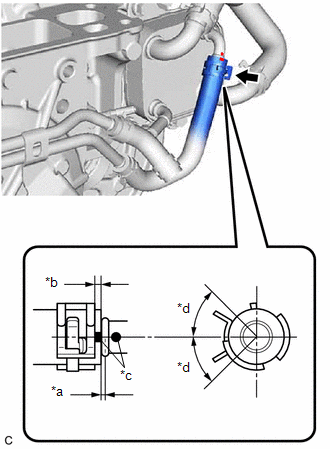

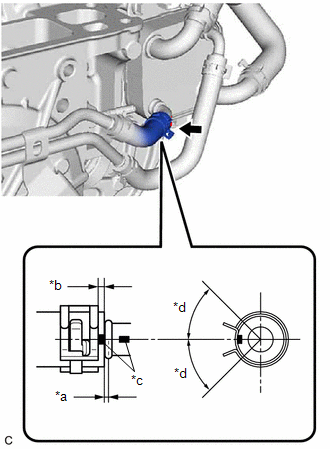

2. CONECTE EL CONJUNTO DE LA MANGUERA DE DERIVACIÓN DE AGUA

(a) Conecte el conjunto de la manguera de derivación de agua al enfriador de aceite de la transmisión y deslícelo para fijarlo.

*a

2 a 7 mm (0.0787 a 0.276 pulg.)

*b

Marca de Pintura

*c

45° (ubicación de la garra del clip)

-

-

AVISO:

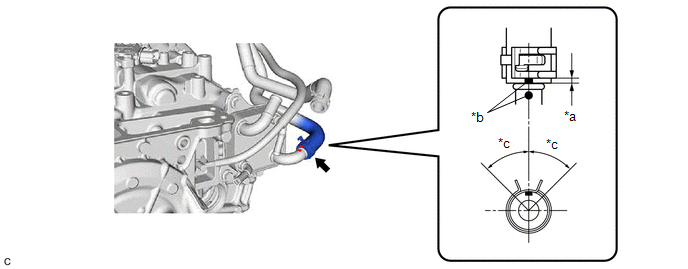

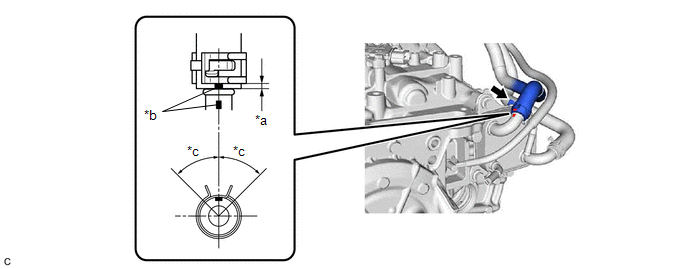

3. CONECTE LA MANGUERA DE DERIVACIÓN DE AGUA N.° 1

(a) Conecte la manguera de derivación de agua No. 1 al enfriador de aceite de la transmisión y deslice el clip para fijarla.

*a

2 a 7 mm (0.0787 a 0.276 pulg.)

*b

Marca de Pintura

*c

45° (ubicación de la garra del clip)

-

-

AVISO:

(b) Enganche las 3 abrazaderas para instalar la abrazadera del respiradero de la transmisión.

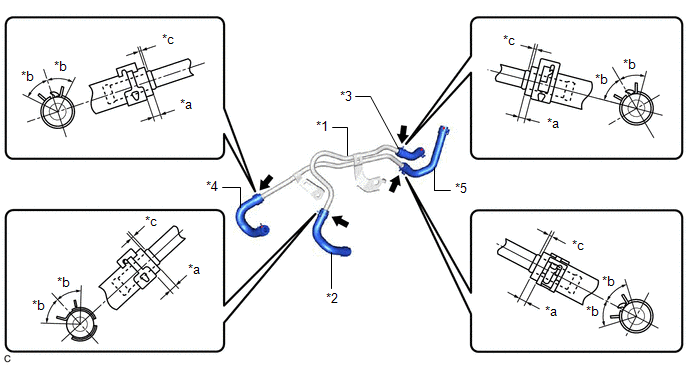

4. COLOQUE EL SUBCONJUNTO DEL TUBO DEL ENFRIADOR DE ACEITE SIN MANGUERA No. 1

(a) Instale la manguera de entrada del enfriador de aceite n° 1, la manguera de entrada del enfriador de aceite n° 2, la manguera de salida del enfriador de aceite n° 1 y la manguera de salida del enfriador de aceite n° 2 al subconjunto del tubo del enfriador de aceite sin manguera n° 1, y deslice los 4 clips para fijarlas.

*1

Subconjunto del tubo del enfriador de aceite sin manguera No. 1

*2

Manguera de entrada del enfriador de aceite No. 1

*3

Manguera de entrada del enfriador de aceite n°2

*4

Manguera de salida del enfriador de aceite No. 1

*5

Manguera de salida del enfriador de aceite No. 2

-

-

*a

2 a 7 mm (0.0787 a 0.276 pulg.)

*b

45° (ubicación de la garra del clip)

*c

0 a 3 mm (0 a 0.118 pulg.)

-

-

AVISO:

(b) Conecte la manguera de salida del enfriador de aceite No. 2 al enfriador de aceite de la transmisión y deslice el clip para fijarla.

AVISO:

  • Asegúrese de deslizar la manguera de salida del enfriador de aceite No. 2 hasta que haga contacto con el tope de manguera del enfriador de aceite de la transmisión.
  • Asegúrese de alinear la marca de pintura de la manguera de salida del enfriador de aceite No. 2 con la marca de pintura del enfriador de aceite de la transmisión.
  • Asegúrese de que las garras del clip estén en el lugar que se indica en la ilustración.

*a

0 a 3 mm (0 a 0.118 pulg.)

*b

2 a 7 mm (0.0787 a 0.276 pulg.)

*c

Marca de pintura

*d

45 ° (ubicación de la garra del clip)

(c) Conecte la manguera de entrada del enfriador de aceite No. 2 al enfriador de aceite de la transmisión y deslice el clip para fijarla.

AVISO:

  • Asegúrese de deslizar la manguera de entrada del enfriador de aceite No. 2 hasta que haga contacto con el tope de manguera del enfriador de aceite de la transmisión.
  • Asegúrese de alinear la marca de pintura de la manguera de entrada del enfriador de aceite No. 2 con la marca de pintura del enfriador de aceite de la transmisión.
  • Asegúrese de que las garras del clip estén en el lugar que se indica en la ilustración.

*a

0 a 3 mm (0 a 0.118 pulg.)

*b

2 a 7 mm (0.0787 a 0.276 pulg.)

*c

Marca de pintura

*d

45 ° (ubicación de la garra del clip)

(d) Instale provisionalmente el subconjunto del tubo del enfriador de aceite No. 1 sin manguera en el subconjunto de la caja del transeje automático con los 2 pernos.

*a

Perno (A)

*b

Perno (B)

(e) Ajuste los 2 pernos.

Torque:

Perno (A) :

13.5 N·m {138 kgf·cm, 10 ft·lbf}

Perno (B) :

28 N·m {286 kgf·cm, 21 ft·lbf}

OBSERVACIÓN:

Orden de apriete: Apriete por completo el perno (A) → Apriete por completo el perno (B)

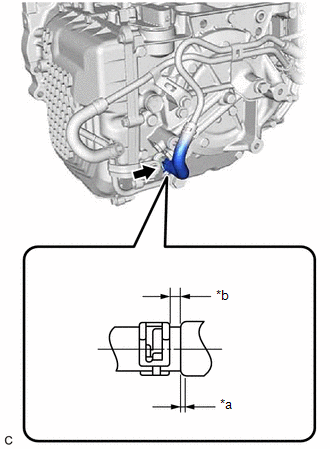

5. CONECTE LA MANGUERA DE ENTRADA DEL ENFRIADOR DE ACEITE N° 1

(a) Conecte la manguera de entrada del enfriador de aceite n° 1 al subconjunto del tubo de salida del enfriador de aceite n° 1 y deslice el clip para fijarla.

AVISO:

Asegúrese de deslizar la manguera de entrada del enfriador de aceite n° 1 hasta que entre en contacto con el tope de la manguera del subconjunto del tubo de salida del enfriador de aceite n° 1.

*a

0 a 3 mm (0 a 0.118 pulg.)

*b

2 a 7 mm (0.0787 a 0.276 pulg.)

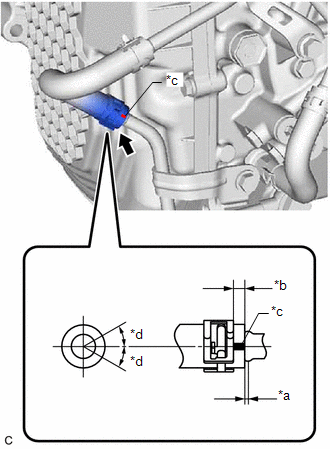

6. CONECTE LA MANGUERA DE SALIDA DEL ENFRIADOR DE ACEITE No. 1

(a) Conecte la manguera de salida del enfriador de aceite No. 1 al subconjunto de unión del enfriador de aceite y deslice el clip para fijarla.

AVISO:

  • Asegúrese de colocar la manguera de salida del enfriador de aceite No. 1 hasta que entre en contacto con el tope de la manguera del subconjunto de la unión del enfriador de aceite.
  • Asegúrese de que la marca de pintura de la manguera No. 1 de salida del enfriador de aceite se encuentra en la ubicación que se indica en la ilustración.

*a

0 a 3 mm (0 a 0.118 pulg.)

*b

2 a 7 mm (0.0787 a 0.276 pulg.)

*c

Marca de pintura (lado izquierdo del vehículo)

*d

30° (ubicación de la marca de pintura)

7. COLOQUE EL SUBCONJUNTO DE LA ABRAZADERA DE LA BATERÍA

Haga clic aquí

8. COLOQUE EL ECM

Haga clic aquí

9. COLOQUE LA BATERÍA

Haga clic aquí

10. AÑADA REFRIGERANTE DE MOTOR

Haga clic aquí

11. AJUSTE EL LÍQUIDO DEL TRANSEJE AUTOMÁTICO

Haga clic aquí

12. COMPRUEBE SI HAY FUGAS DE ACEITE

13. COMPRUEBE SI HAY FUGAS DE REFRIGERANTE

Haga clic aquí

14. COLOQUE EL SELLO DEL FALDÓN DE LA ALETA DELANTERA IZQUIERDA

Haga clic aquí

15. INSTALE LA CUBIERTA INFERIOR IZQUIERDA TRASERA DEL MOTOR

Haga clic aquí

16. INSTALE LA CUBIERTA INFERIOR DEL MOTOR No. 1

Haga clic aquí

17. COLOQUE LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA

Haga clic aquí

18. COLOQUE LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA

Haga clic aquí

19. INSTALE LA RUEDA DELANTERA IZQUIERDA

Haga clic aquí
