EXTRACCION

PRECAUCION/AVISO/OBSERVACION

Los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que se deben realizar despues de extraer e instalar las piezas, o al sustituirlas durante la extraccion/instalacion del sensor ultrasonico se muestran a continuacion.

Procedimiento necesario tras extraer/instalar/reemplazar piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

Conjunto del parachoques delantero (con sistema de supervision de vista panoramica)

Ajuste de la vista de la camara de television delantera

Sistema de supervision de vista panoramica

Sensor ultrasonico
  • Medicion del angulo de deteccion del sensor ultrasonico
  • Registro del angulo de deteccion del sensor ultrasonico
  • Sistema de freno de asistencia al estacionamiento
  • Sistema intuitivo de asistencia al estacionamiento

Sustitucion o extraccion e instalacion de 2 piezas o mas:
  • Conjunto de la camara de television delantera o conjunto del parachoques delantero o de la rejilla del radiador
  • Conjunto de la camara de television trasera
  • Conjunto de la camara de television lateral izquierda o conjunto del espejo retrovisor exterior izquierdo
  • Conjunto de la camara de television lateral derecha o conjunto del espejo retrovisor exterior derecho
  • Ajuste de la vista de la camara de television
  • Eje optico del conjunto de la camara de television trasera (funcion de deteccion de la camara trasera)*8

Sistema de supervision de vista panoramica

OBSERVACION:

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL PARACHOQUES DELANTERO

Haga clic aqui

2. EXTRAIGA EL SENSOR ULTRASONICO CENTRAL DELANTERO

(a) Para rejilla del radiador con barras:

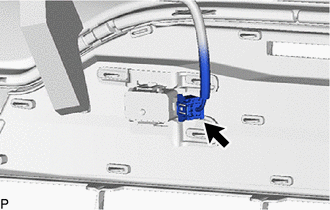

(1) Desconecte el conector.

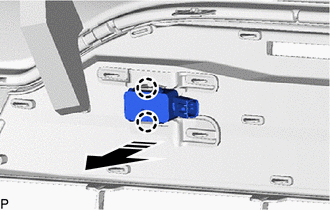

(2) Desenganche las 2 garras y extraiga el sensor ultrasonico central delantero como se muestra en la ilustracion.

Extraiga en esta direccion

(b) Para rejilla del radiador con malla:

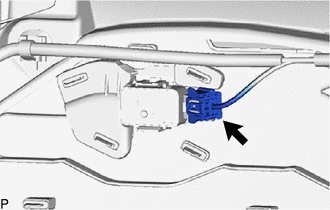

(1) Desconecte el conector.

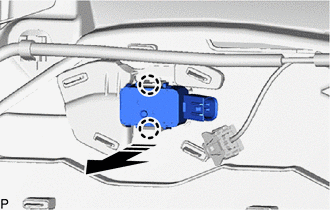

(2) Desenganche las 2 garras y extraiga el sensor ultrasonico central delantero como se muestra en la ilustracion.

Extraiga en esta direccion

3. EXTRAIGA EL SENSOR ULTRASONICO DE LA ESQUINA DELANTERA

(a) Para rejilla del radiador con barras:

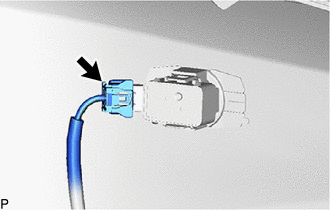

(1) Desconecte el conector.

Extraiga en esta direccion

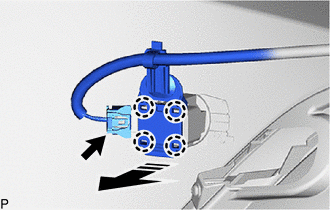

(2) Desenganche las 4 garras como se muestra en la ilustracion.

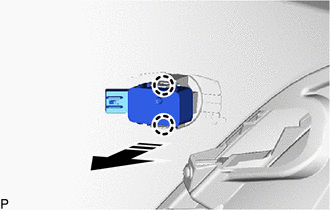

(3) Desenganche las 2 garras y extraiga el sensor ultrasonico de la esquina delantera como se muestra en la ilustracion.

Extraiga en esta direccion

(b) Para rejilla del radiador con malla:

(1) Desconecte el conector.

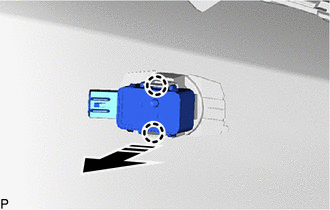

(2) Desenganche las 2 garras y extraiga el sensor ultrasonico de la esquina delantera como se muestra en la ilustracion.

Extraiga en esta direccion

4. EXTRAIGA EL CLIP DEL SENSOR ULTRASONICO (para rejilla del radiador con barra)

OBSERVACION:

Realice este procedimiento solo cuando sea necesaria la sustitucion del clip del sensor ultrasonico.

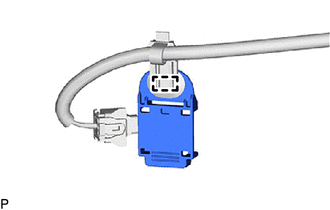

(a) Desenganche la abrazadera y extraiga clip del sensor ultrasonico del cable.

5. EXTRAIGA EL RETEN DEL SENSOR ULTRASONICO DE LA ESQUINA DELANTERA

OBSERVACION:

(a) Caliente el conjunto del parachoques delantero y el reten del sensor ultrasonico de la esquina delantera con una lampara termica con la temperatura especificada durante un periodo de entre 3 y 5 minutos.

Temperatura de calentamiento:

Elemento

Temperatura

Conjunto del parachoques delantero

40 a 60°C (104 a 140°F)

Reten del sensor ultrasonico de la esquina delantera

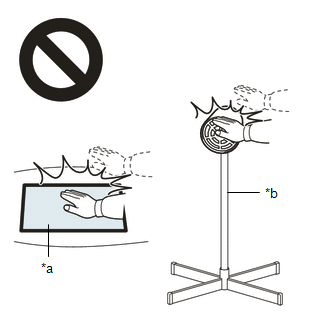

ADVERTENCIA:

*a

Pieza calentada

*b

Lampara termica

(b) Para rejilla del radiador con barras:

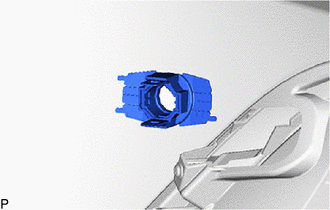

(1) Extraiga el reten del sensor ultrasonico de la esquina delantera.

(c) Para rejilla del radiador con malla:

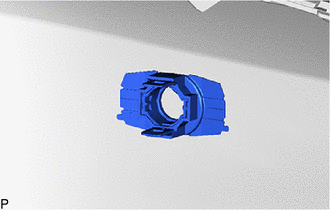

(1) Extraiga el reten del sensor ultrasonico de la esquina delantera.
