COMPONENTES

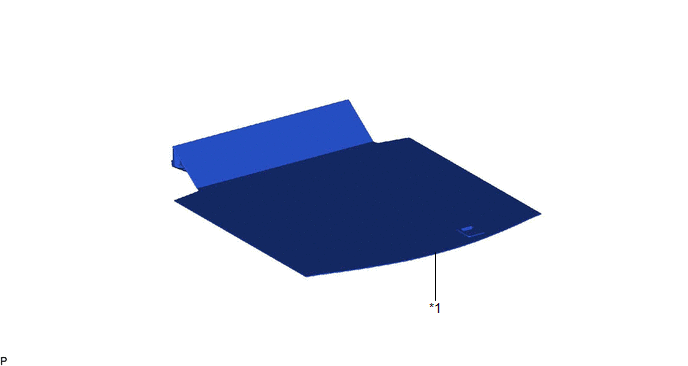

ILUSTRACION
-
|
*1 | CONJUNTO DE LA CUBIERTA DE LA RUEDA DE REPUESTO | - |
- |

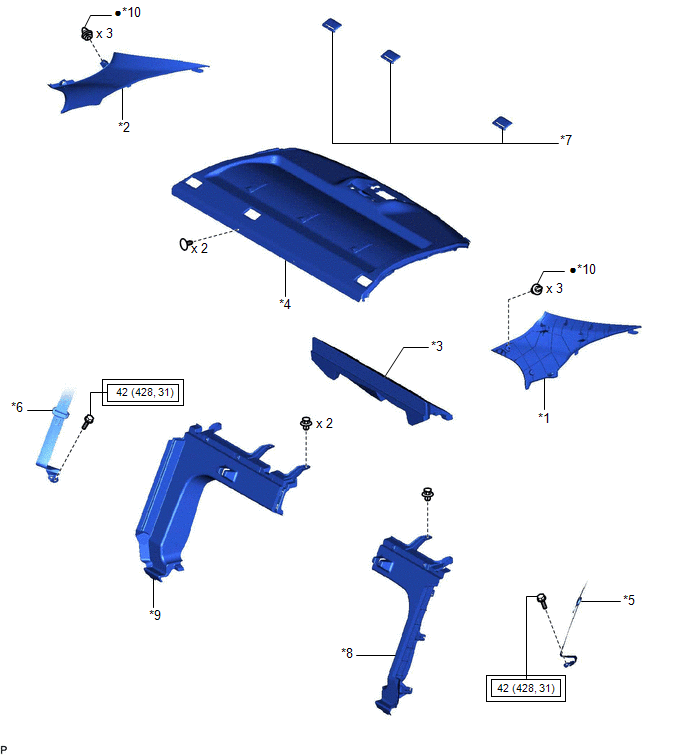

ILUSTRACION
|
*1 | EMBELLECEDOR INTERIOR IZQUIERDO DEL LATERAL DEL TECHO |
*2 | EMBELLECEDOR INTERIOR LATERAL DERECHO DEL TECHO |
|
*3 | ALMOHADILLA INTERIOR DE LA GUARNICION DEL COMPARTIMIENTO DE EQUIPAJES |
*4 | CONJUNTO DEL PANEL DE GUARNICION DE LA BANDEJA PARA EQUIPAJE |
|
*5 | CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO IZQUIERDO |
*6 | CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO DERECHO |
|
*7 | CUBIERTA DEL ORIFICIO DEL CINTURON DE SEGURIDAD DE HOMBRO DEL ASIENTO TRASERO |
*8 | TABLA IZQUIERDA DE LA SEPARACION DEL COMPARTIMIENTO |
|
*9 | TABLA DERECHA DE LA SEPARACION DEL COMPARTIMIENTO |
*10 | CLIP |
 |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) | ? |
Pieza no reutilizable |

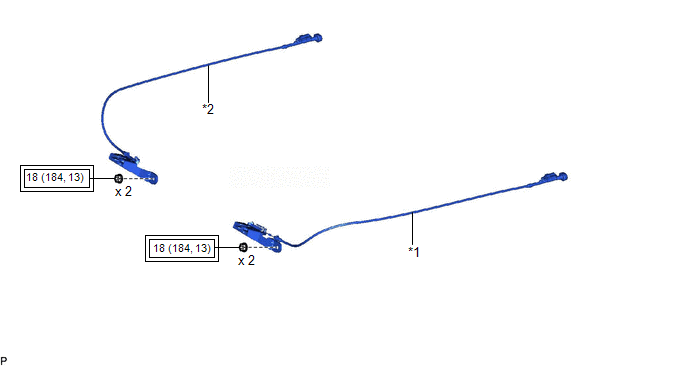

ILUSTRACION
|
*1 | CONJUNTO DE BLOQUEO DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO |
*2 | CONJUNTO DE BLOQUEO DEL RESPALDO DEL ASIENTO TRASERO DERECHO |
|
|
Par de apriete para "zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) | - |
- |
