COMPONENTES

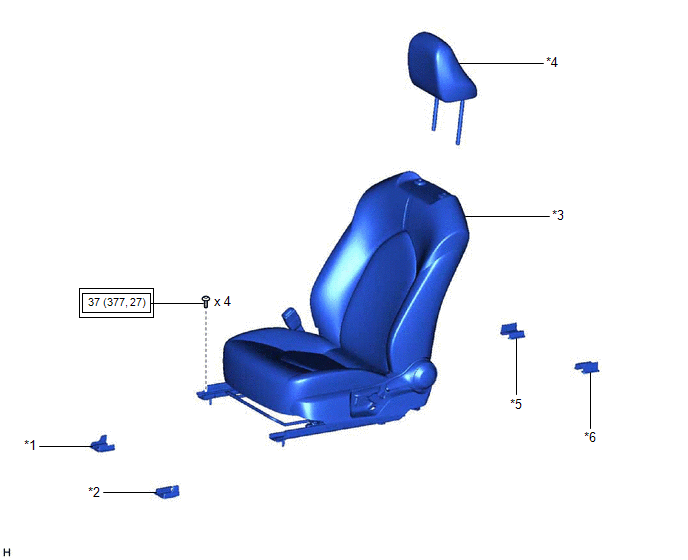

ILUSTRACION
|
*1 | CUBIERTA DEL SOPORTE DEL CARRIL INTERIOR DEL ASIENTO DELANTERO |
*2 | CUBIERTA DEL SOPORTE DEL CARRIL EXTERIOR DEL ASIENTO DELANTERO |
|
*3 | CONJUNTO DEL ASIENTO DELANTERO | *4 | CONJUNTO DEL REPOSACABEZAS DEL ASIENTO DELANTERO |
|
*5 | CUBIERTA DEL SOPORTE DEL CARRIL INTERIOR DEL ASIENTO TRASERO |
*6 | CUBIERTA DEL SOPORTE DEL CARRIL EXTERIOR DEL ASIENTO TRASERO |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) | - |
- |

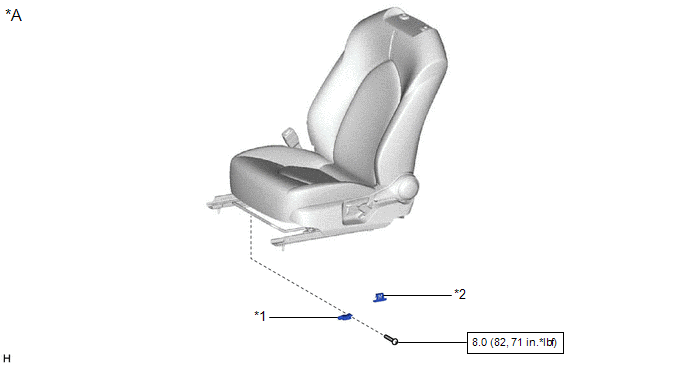

ILUSTRACION
|
*A | Para el lado del conductor | - |
- |
| *1 |
SENSOR DEL AIRBAG DE POSICION DEL ASIENTO |
*2 | PROTECTOR DEL SENSOR DE POSICION DE DESLIZAMIENTO DEL ASIENTO |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

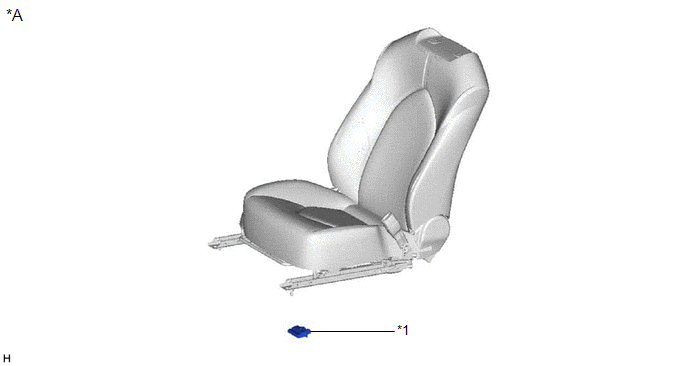

ILUSTRACION
|
*A | para el lado del pasajero delantero | - |
- |
| *1 |
ECU DE DETECCION DE OCUPANTES |
- | - |

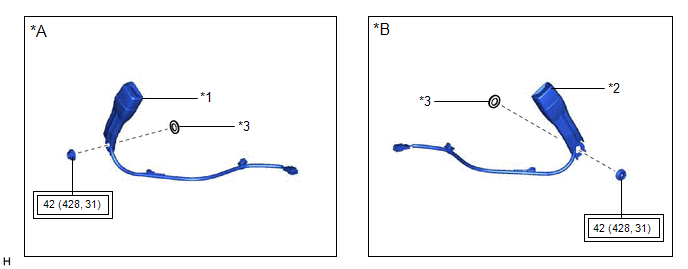

ILUSTRACION
|
*A | para el lado del conductor | *B |
Para el lado del pasajero delantero |
|
*1 | CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO IZQUIERDO |
*2 | CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO DERECHO |
|
*3 | PLACA DE ANCLAJE DEL CINTURON DE SEGURIDAD DEL ASIENTO DELANTERO |
- | - |
|
|
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) | - |
- |

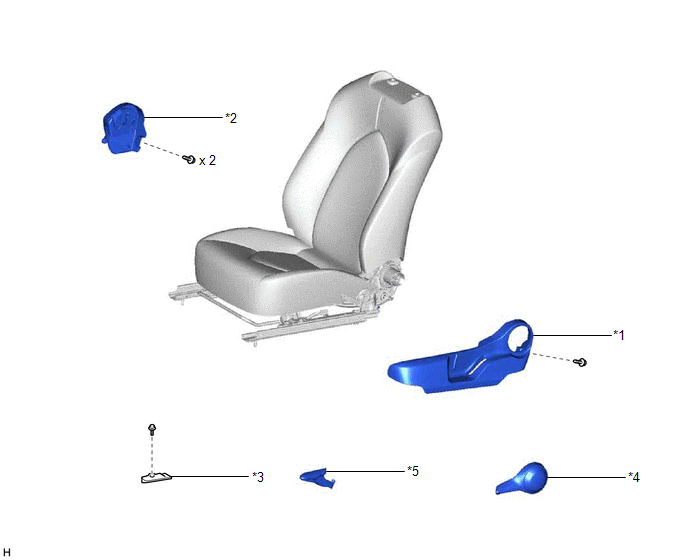

ILUSTRACION
|
*1 | PROTECTOR DEL COJIN DEL ASIENTO DELANTERO | *2 | PROTECTOR INTERIOR DEL COJIN DEL ASIENTO DELANTERO |
|
*3 | PROTECTOR INFERIOR DEL COJIN DEL ASIENTO DELANTERO |
*4 | MANILLA DE LIBERACION DEL DISPOSITIVO DE AJUSTE DE RECLINADO |
|
*5 | MANILLA DEL DISPOSITIVO DE AJUSTE VERTICAL |
- | - |

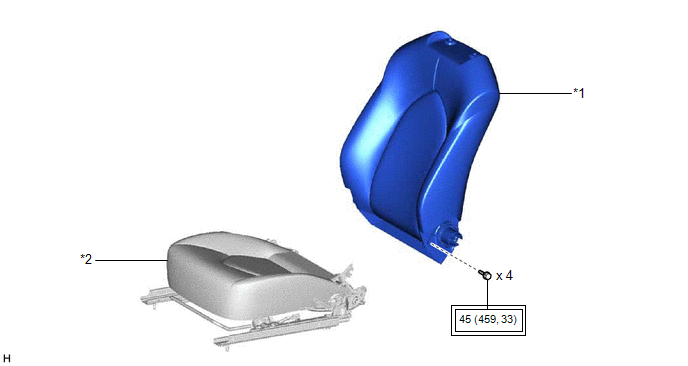

ILUSTRACION
|
*1 | CONJUNTO DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL |
*2 | CONJUNTO DEL COJIN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL |
|
|
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) | - |
- |

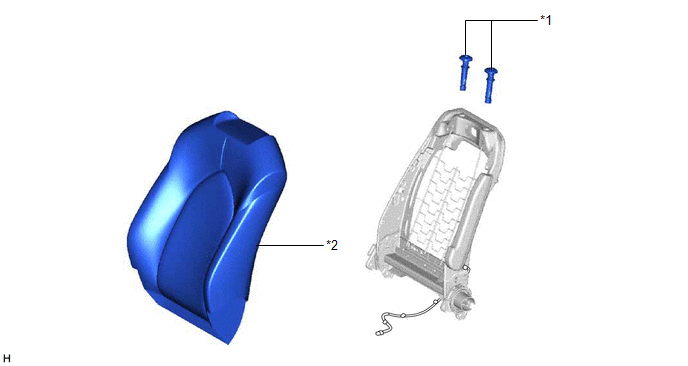

ILUSTRACION
|
*1 | SOPORTE DEL REPOSACABEZAS DEL ASIENTO DELANTERO |
*2 | FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA |

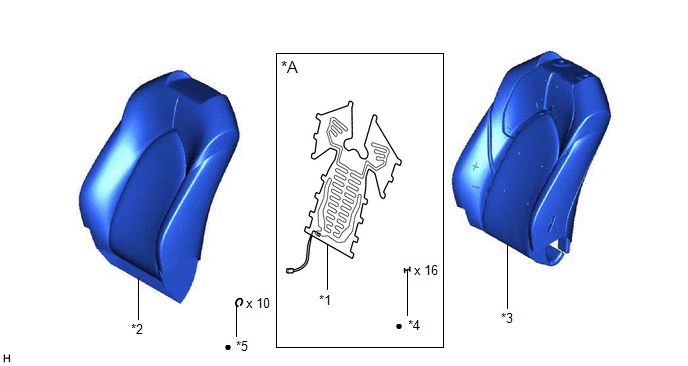

ILUSTRACION
|
*A | Con sistema de calefaccion de los asientos |
- | - |
|
*1 | CONJUNTO DE LA CALEFACCION DEL RESPALDO DEL ASIENTO DELANTERO DERECHO |
*2 | FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL |
|
*3 | ALMOHADILLA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL |
*4 | TACHUELA |
|
*5 | ANILLO ABIERTO |
- | - |
|
? | Pieza no reutilizable | - |
- |

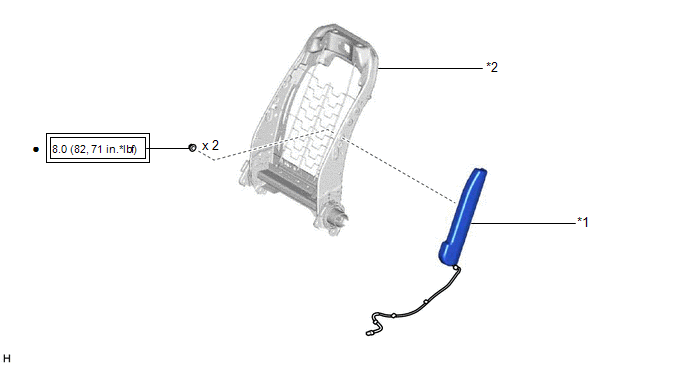

ILUSTRACION
|
*1 | CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO | *2 | CONJUNTO DEL MUELLE DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL |
|
|
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) | ? |
Pieza no reutilizable |

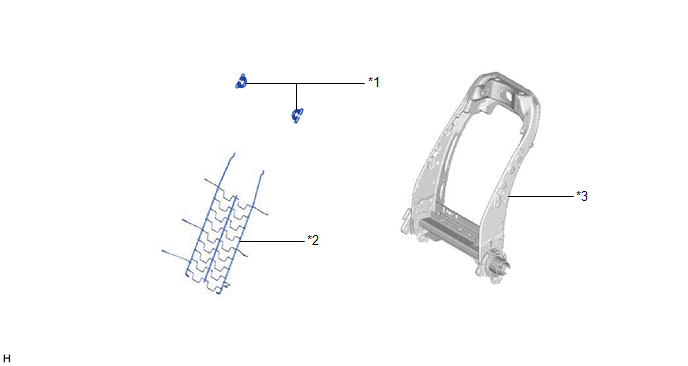

ILUSTRACION
|
*1 | GANCHO DEL RESPALDO DEL ASIENTO DELANTERO NO. 2 |
*2 | SUBCONJUNTO DEL MUELLE DEL RESPALDO DEL ASIENTO DELANTERO |
|
*3 | SUBCONJUNTO DEL BASTIDOR DEL RESPALDO DEL ASIENTO DELANTERO |
- | - |

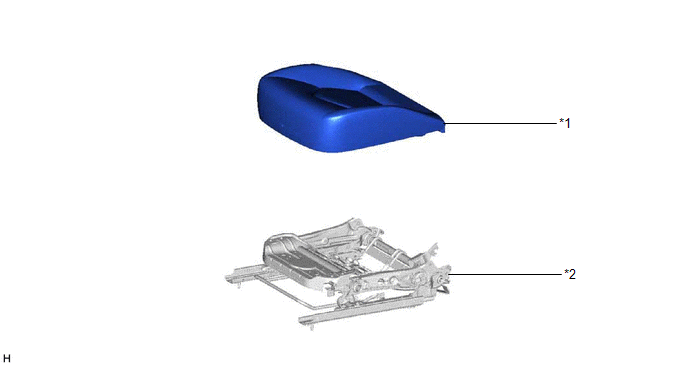

ILUSTRACION
|
*1 | FUNDA DEL COJIN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA |
*2 | CONJUNTO DEL MUELLE DEL COJIN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL |

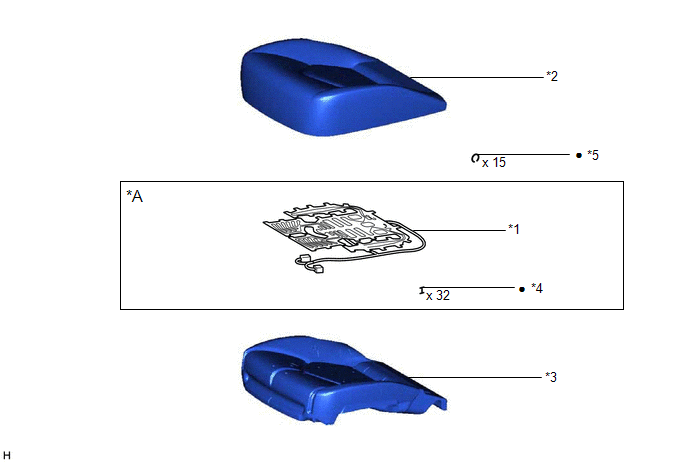

ILUSTRACION
|
*A | Con sistema de calefaccion de los asientos |
- | - |
|
*1 | CONJUNTO DE CALEFACCION DEL COJIN DEL ASIENTO DELANTERO DERECHO |
*2 | FUNDA DEL COJIN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL |
|
*3 | ALMOHADILLA DEL COJIN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL |
*4 | TACHUELA |
|
*5 | ANILLO ABIERTO |
- | - |
|
? | Pieza no reutilizable | - |
- |

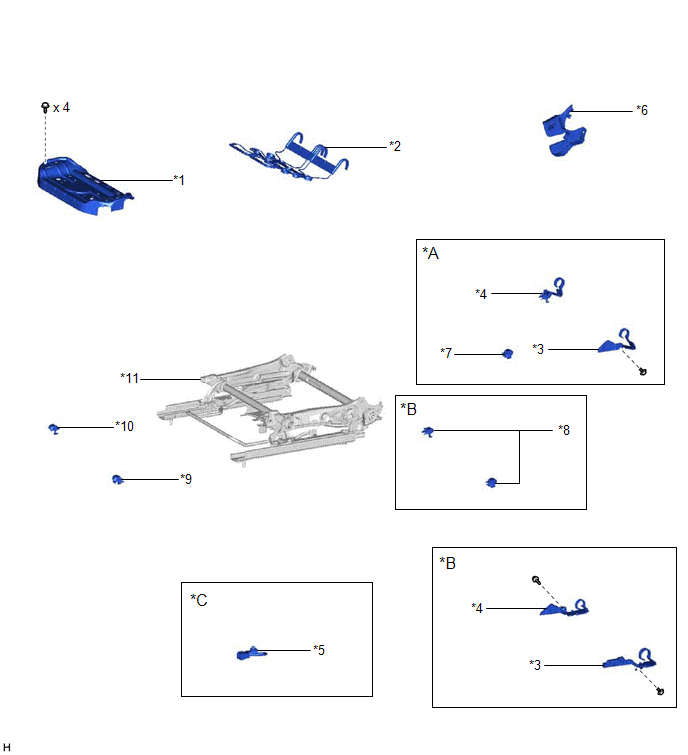

ILUSTRACION
|
*A | para el lado del conductor | *B |
Para el lado del pasajero delantero |
|
*C | Con sistema de calefaccion de los asientos |
- | - |
|
*1 | SUBCONJUNTO DEL PANEL DEL COJIN DEL ASIENTO DELANTERO |
*2 | SUBCONJUNTO DEL MUELLE DEL COJIN DEL ASIENTO DELANTERO |
|
*3 | PROTECTOR INFERIOR IZQUIERDO DEL COJIN DEL ASIENTO DELANTERO |
*4 | PROTECTOR INFERIOR DERECHO DEL COJIN DEL ASIENTO DELANTERO |
|
*5 | CABLE DEL ASIENTO DELANTERO DERECHO |
*6 | CUBIERTA INTERNA DEL DISPOSITIVO DE AJUSTE DE RECLINADO DEL ASIENTO IZQUIERDO |
|
*7 | CUBIERTA DEL RIEL SUPERIOR DEL CARRIL DEL ASIENTO IZQUIERDO |
*8 | CUBIERTA DEL RIEL SUPERIOR DEL CARRIL DEL ASIENTO DERECHO |
|
*9 | CUBIERTA DEL RIEL SUPERIOR DEL CARRIL DEL ASIENTO IZQUIERDO |
*10 | CUBIERTA DEL RIEL SUPERIOR DEL CARRIL DEL ASIENTO DERECHO |
|
*11 | CONJUNTO DEL DISPOSITIVO DE AJUSTE DEL ASIENTO DELANTERO |
- | - |
