DESMONTAJE
PROCEDIMIENTO

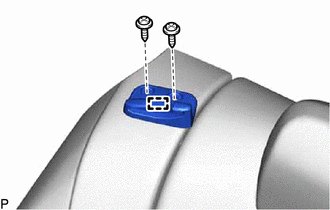

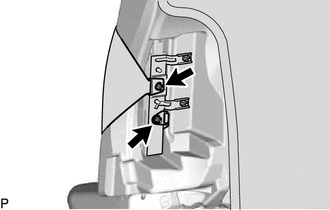

1. EXTRAIGA LA GUIA DEL cinturon de seguridad de hombro DEL ASIENTO TRASERO IZQUIERDO
| (a) Extraiga los 2 tornillos. |
|
(b) Desenganche la guia para extraer la guia del CINTURON DE SEGURIDAD DE HOMBRO del asiento trasero izquierdo.
2. EXTRAIGA LA GUIA DEL cinturon de seguridad de hombro DEL ASIENTO TRASERO DERECHO
| (a) Extraiga los 2 tornillos. |
|
(b) Desenganche la guia para extraer la guia del CINTURON DE SEGURIDAD DE HOMBRO del asiento trasero derecho.

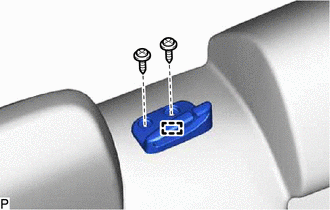

3. EXTRAIGA LA GUIA DEL CINTURON DE HOMBRO DEL ASIENTO TRASERO CENTRAL
| (a) Extraiga los 2 tornillos. |
|
(b) Desenganche la guia para extraer la guia del cinturon de seguridad de hombro central del asiento trasero.

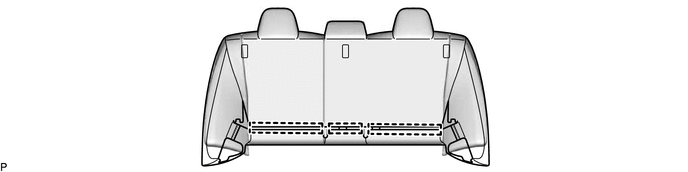

4. EXTRAIGA LA FUNDA DEL RESPALDO DEL ASIENTO TRASERO DE TIPO BANCO

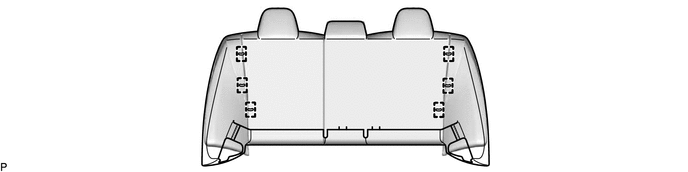

(a) Suelte los 2 ganchos.

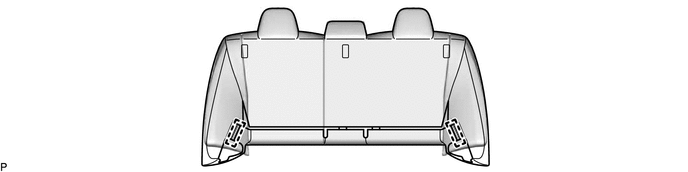

| (b) Extraiga las 2 tuercas. OBSERVACION: Realice el mismo procedimiento para los lados izquierdo y derecho. |
|
(c) Desenganche los 3 ganchos.

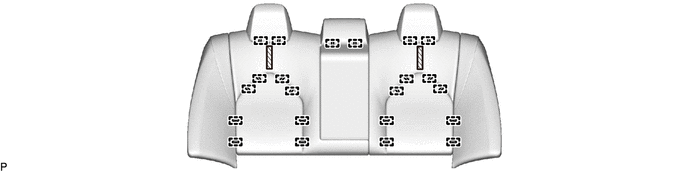

(d) Extraiga los 6 anillos abiertos.

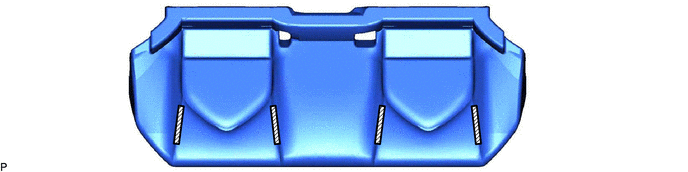

(e) Extraiga los 22 anillos abiertos.
 |
Fijador | - |
- |
(f) Suelte los 2 fijadores para extraer la funda del respaldo del asiento trasero de tipo banco de la almohadilla del respaldo del asiento trasero de tipo banco.
5. EXTRAIGA EL CONJUNTO DEL AIRBAG DEL ASIENTO TRASERO
Haga clic aqui
.gif)
6. EXTRAIGA LA CUBIERTA DEL ASIENTO DE SUJECION PARA NINOS

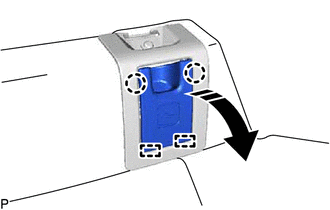

(a) Desenganche las 2 garras y las 2 guias para extraer la cubierta del asiento de sujecion para ninos, tal y como se muestra en la ilustracion.
.png) |
Extraiga en esta direccion |
OBSERVACION:
Siga el mismo procedimiento con todas las cubiertas del asiento de sujecion para ninos.
7. EXTRAIGA LA CUBIERTA DE LA BASE DEL ASIENTO DE SUJECION PARA NINOS

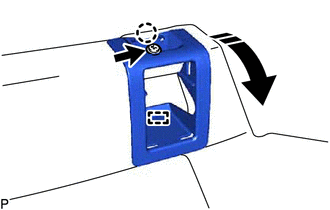

(a) Extraiga el tornillo.
|
|
Extraiga en esta direccion |
(b) Desenganche la garra y la guia para extraer la cubierta de la base del asiento de sujecion para ninos como se muestra en la ilustracion.
OBSERVACION:
Siga el mismo procedimiento con todas las cubiertas de la base del asiento de sujecion para ninos.

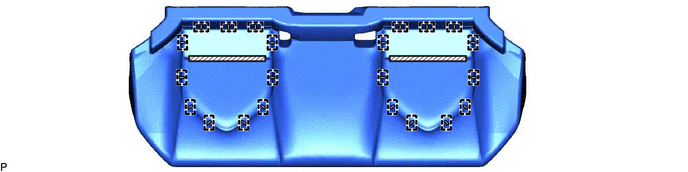

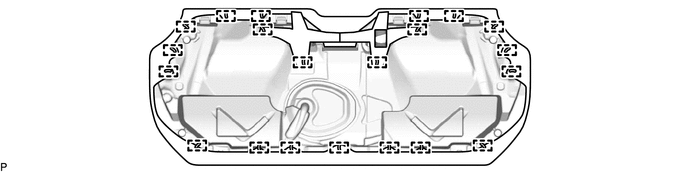

8. EXTRAIGA LA FUNDA DEL COJIN DE LOS ASIENTOS TRASEROS DE TIPO BANCO
(a) Extraiga los 21 anillos abiertos.
(b) Suelte los 4 fijadores.
|
|
Fijador | - |
- |
(c) Extraiga los 22 anillos abiertos.
|
|
Fijador | - |
- |
(d) Suelte los 2 fijadores para extraer la funda del cojin del asiento trasero de tipo banco del subconjunto de la almohadilla del cojin del asiento trasero.
