EXTRACCION
PRECAUCION / AVISO / OBSERVACION
A continuacion, se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido e instalado o sustituido las piezas durante la extraccion/instalacion del conjunto de la cerradura de la puerta delantera con motor.
Procedimiento necesario tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
|
Desconecte el cable del terminal negativo de la bateria |
Realice la calibracion a cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolision | |||
|
Memorice el punto neutro del angulo de la direccion |
Sistema de monitoreo de asistencia al estacionamiento |
| |
|
Sistema de monitoreo de vista panoramica |
| ||
| Inicialice el sistema de control del elevalunas electrico |
|
|
OBSERVACION:
PROCEDIMIENTO
1. MEDIDAS DE PRECAUCION
AVISO:
Despues de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la bateria. Por lo tanto, asegurese de leer las notas de advertencia acerca de la desconexion del cable del terminal negativo (-) de la bateria antes de continuar con el trabajo.
Haga
clic aqui. .gif)
2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERIA
Para A25A-FKS:
Haga clic
aqui
Para 2GR-FKS:
Haga clic
aqui
3. EXTRAIGA EL EMBELLECEDOR DEL SOPORTE DEL BASTIDOR INFERIOR DE LA PUERTA DELANTERA
Haga clic aqui
4. EXTRAIGA EL SUBCONJUNTO DE LA FUNDA DEL REPOSABRAZOS DE LA PUERTA DELANTERA
Haga clic aqui
5. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MULTIPLEX CON EL PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del conductor)
Haga
clic aqui
6. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELECTRICO CON EL PANEL DE LA BASE EN LA PARTE SUPERIOR DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del pasajero delantero)
Haga clic aqui
7. EXTRAIGA EL CONJUNTO DEL REPOSABRAZOS DELANTERO
Haga clic aqui
8. EXTRAIGA LA PLACA DE GUARNICION DE LA PUERTA DELANTERA (sin luz de cortesia)
Haga clic aqui
9. EXTRAIGA EL CONJUNTO DE LA LUZ DE CORTESIA (con luz de cortesia)
Haga
clic aqui
10. EXTRAIGA EL CONJUNTO DE LA LUZ DE CORTESIA
Haga clic aqui
11. EXTRAIGA EL SUBCONJUNTO DE LA PLACA DE GUARNICION DE LA PUERTA DELANTERA
Haga clic aqui
12. RETIRE LA BANDA PROTECTORA INTERIOR DEL CRISTAL DE LAS VENTANILLAS DELANTERAS CON SELLO DE VENTILACION
Haga clic aqui
13. EXTRAIGA LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA DELANTERA
Haga clic aqui
14. EXTRAIGA EL SUBCONJUNTO DEL CRISTAL DE LA PUERTA DELANTERA
Haga clic aqui
15. EXTRAIGA EL PROTECTOR DEL PANEL DE LA PUERTA DELANTERA
Haga clic aqui
16. EXTRAIGA EL CARRIL DEL CRISTAL DE LA PUERTA DELANTERA
Haga
clic aqui
17. EXTRAIGA EL SUBCONJUNTO DEL BASTIDOR INFERIOR TRASERO DE LA PUERTA DELANTERA
Haga
clic aqui
18. EXTRAIGA EL CONJUNTO DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA (lado del conductor)
Haga clic aqui
19. EXTRAIGA EL CONJUNTO DEL CILINDRO DE LA CERRADURA DE LA PUERTA DELANTERA (para el lado del conductor)
Haga clic aqui
20. EXTRAIGA EL CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA CON MOTOR

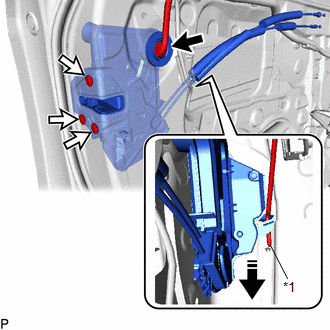

(a) Desconecte el conector.
|
*1 | Vastago de apertura de la cerradura de la puerta delantera |
.png) |
Extraiga en esta direccion |
(b) Quite los 3 tornillos “TORX” con una llave de cubo T30.
(c) Deslice hacia abajo el conjunto de la cerradura con motor de la puerta delantera para desconectar el vastago de apertura de la cerradura de la puerta delantera y extraiga el conjunto de la cerradura con motor de la puerta delantera junto con los cables, como una unidad.
(d) Si vuelve a utilizar el conjunto de la cerradura de la puerta delantera con motor:

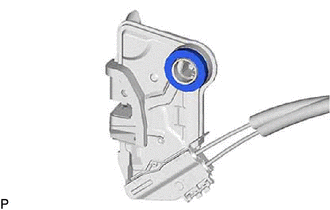

| (1) Extraiga el sello del mazo de cables de la cerradura del conjunto de la cerradura de la puerta delantera con motor. |
|
21. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA DE LA CERRADURA DE LA PUERTA DELANTERA

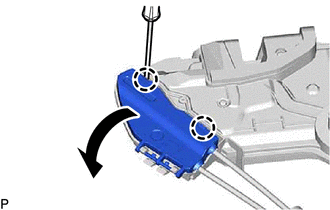

| (a) Desenganche las 2 garras con un destornillador tal y como se observa en la ilustracion. |
|

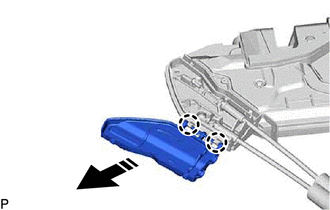

(b) Desenganche las 2 garras para extraer el subconjunto de la cubierta de la cerradura de la puerta delantera como se muestra en la ilustracion.
|
|
Extraer en esta direccion |
22. EXTRAIGA EL CONJUNTO DEL CABLE DE MANDO A DISTANCIA DE LA CERRADURA DE LA PUERTA DELANTERA

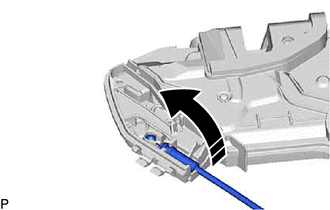

(a) Extraiga el conjunto del cable de control remoto de la cerradura de la puerta delantera como se muestra en la ilustracion.
|
|
Extraer en esta direccion |
23. EXTRAIGA EL CONJUNTO DEL CABLE DE BLOQUEO INTERIOR DE LA PUERTA DELANTERA

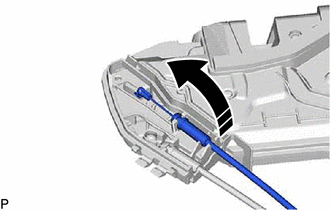

(a) Extraiga el conjunto del cable de la cerradura interior de la puerta delantera como se muestra en la ilustracion.
|
|
Extraer en esta direccion |
