INSPECCION
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA IZQUIERDA CON MOTOR
| (a) Compruebe el funcionamiento del motor de bloqueo de la puerta. (1) Aplique tension de la bateria y compruebe el funcionamiento del motor de bloqueo de la puerta. OK:
Si el resultado no es el especificado, reemplace el conjunto de la cerradura de la puerta delantera izquierda con motor. |
|

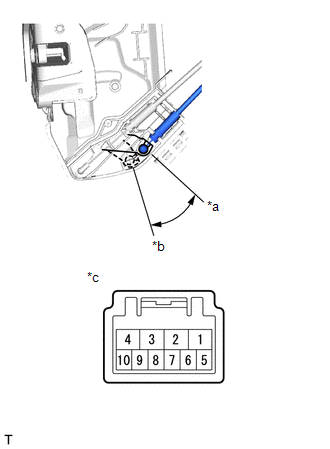

(b) Compruebe el funcionamiento del interruptor de deteccion de desbloqueo de puertas.
(1) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
|
7 - 8 | Bloqueado |
10 k? o superior |
|
7 - 8 | Desbloqueado | Por debajo de 1 ? |
Si el resultado no es el especificado, reemplace el conjunto de la cerradura de la puerta delantera izquierda con motor.

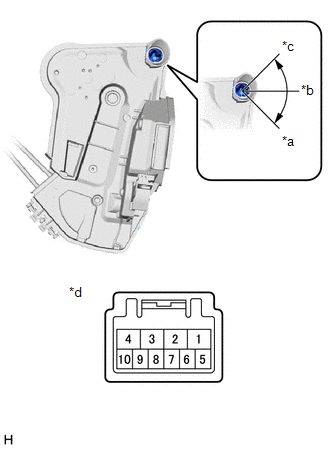

| (c) Compruebe el funcionamiento del interruptor de bloqueo y desbloqueo de la cerradura de la puerta. (1) Mida la resistencia segun los valores de la siguiente tabla. Resistencia estandar:
Si el resultado no es el especificado, reemplace el conjunto de la cerradura de la puerta delantera izquierda con motor. |
|
2. INSPECCIONE EL CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA DERECHA CON MOTOR
| (a) Compruebe el funcionamiento del motor de bloqueo de la puerta. (1) Aplique tension de la bateria y compruebe el funcionamiento del motor de bloqueo de la puerta. OK:
Si el resultado no es el especificado, reemplace el conjunto de la cerradura de la puerta delantera derecha con motor. |
|

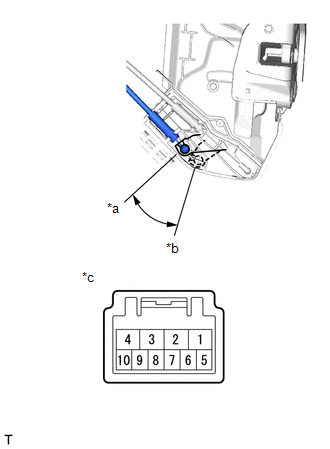

(b) Compruebe el funcionamiento del interruptor de deteccion de desbloqueo de puertas.
(1) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
|
7 - 8 | Bloqueado |
10 k? o superior |
|
7 - 8 | Desbloqueado | Por debajo de 1 ? |
Si el resultado no es el especificado, reemplace el conjunto de la cerradura de la puerta delantera derecha con motor.
