COMPONENTES
ILUSTRACION
*A | para el lado del pasajero delantero | *B |
para el lado del conductor |
*C | Sin luz de cortesia | *D |
Con luz de cortesia |
*1 | CONJUNTO DE LA LUZ DE CORTESIA | *2 |
CONJUNTO DEL REPOSABRAZOS DELANTERO |
*3 | SUBCONJUNTO DE LA FUNDA DEL REPOSABRAZOS DE LA PUERTA DELANTERA |
*4 | BANDA PROTECTORA INTERIOR DEL CRISTAL DE LAS VENTANILLAS DELANTERAS CON SELLO DE VENTILACION DE LA PUERTA DELANTERA |
*5 | EMBELLECEDOR DEL SOPORTE DEL BASTIDOR INFERIOR DE LA PUERTA DELANTERA |
*6 | SUBCONJUNTO DE LA PLACA DE GUARNICION DE LA PUERTA DELANTERA |
*7 | PLACA DE GUARNICION DE LA PUERTA DELANTERA | *8 |
CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MULTIPLEX CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA |
*9 | CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELECTRICO CON PANEL DE LA BASE SUPERIOR DEL REPOSABRAZOS DE LA PUERTA DELANTERA |
- | - |

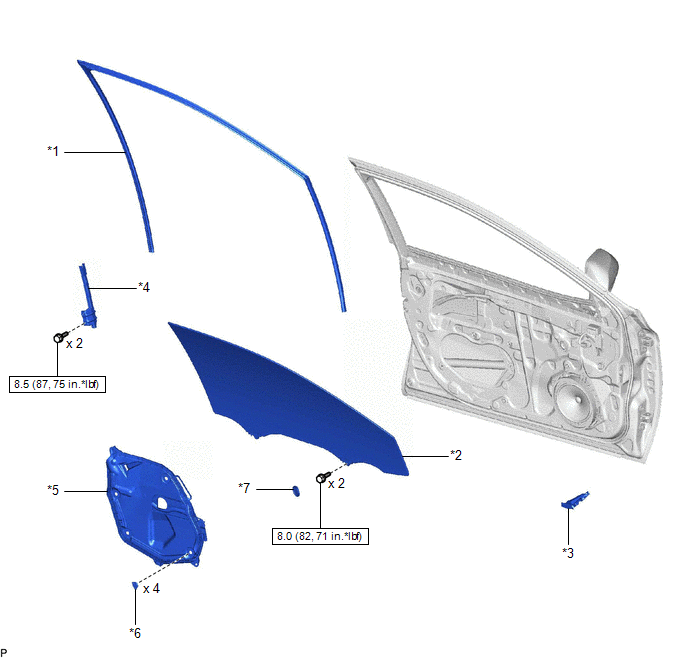

ILUSTRACION
*1 | CARRIL DEL CRISTAL DE LA PUERTA DELANTERA | *2 |
SUBCONJUNTO DEL CRISTAL DE LA PUERTA DELANTERA |
*3 | PROTECTOR DEL PANEL DE LA PUERTA DELANTERA | *4 |
SUBCONJUNTO DEL BASTIDOR INFERIOR TRASERO DE LA PUERTA DELANTERA |
*5 | CUBIERTA DEL ORIFICIO DE SERVICIO DE LA PUERTA DELANTERA |
*6 | CLIP DE LA BANDA PROTECTORA DE LA PUERTA DELANTERA |
*7 | TAPON DEL ORIFICIO | - |
- |
![]() |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

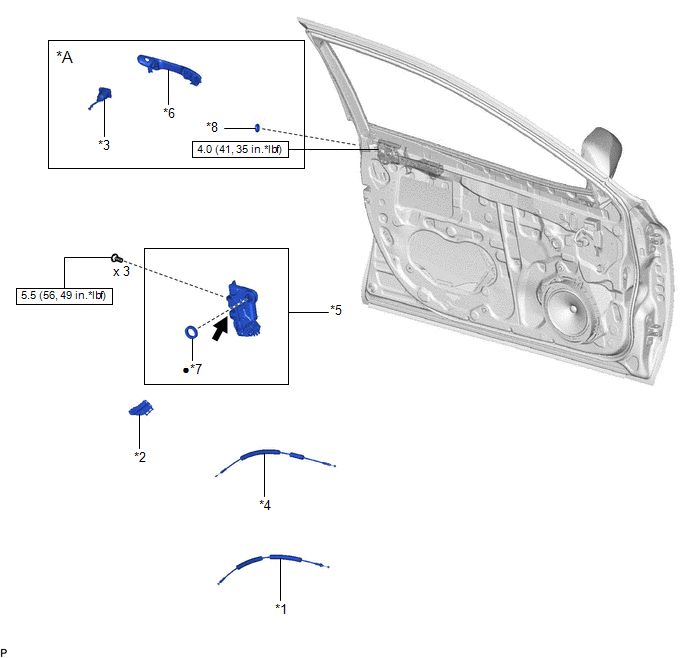

ILUSTRACION
*A | Para el lado del conductor | - |
- |
*1 |
CONJUNTO DEL CABLE DE BLOQUEO INTERIOR DE LA PUERTA DELANTERA |
*2 | SUBCONJUNTO DE LA CUBIERTA DE LA CERRADURA DE LA PUERTA DELANTERA |
*3 | CONJUNTO DEL CILINDRO DE LA CERRADURA DE LA PUERTA DELANTERA |
*4 | CONJUNTO DEL CABLE DE CONTROL REMOTO DE LA CERRADURA DE LA PUERTA DELANTERA |
*5 | CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA CON MOTOR |
*6 | CONJUNTO DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA |
*7 | SELLO DEL MAZO DE CABLES DE LA CERRADURA DE LA PUERTA |
*8 | TAPON DEL ORIFICIO |
![]() |
N*m (kgf*cm, pi.*lbf): Par de apriete especificado |
? | Pieza no reutilizable |
![]() |
Grasa multiusos | - | - |
