EXTRACCION
PROCEDIMIENTO
1. EXTRAIGA LA CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
Haga clic aqui .gif)
2. EXTRAIGA EL CONJUNTO DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
| (a) Desconecte el conector. |
|
(b) Desenganche la abrazadera.

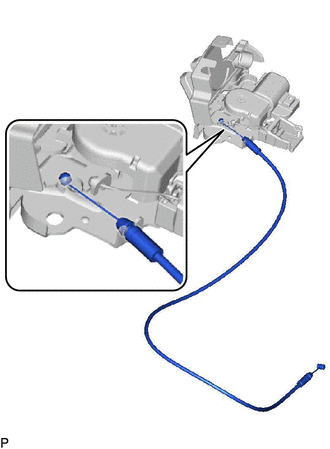

(c) Desconecte el subconjunto del cable de control de cierre de la puerta del compartimiento de equipajes del conjunto del cilindro de la cerradura de la puerta del compartimiento de equipajes.

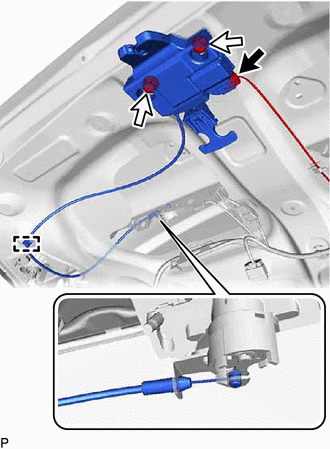

(d) Extraiga los 2 pernos y el conjunto de la cerradura de la puerta del compartimiento de equipajes.
3. EXTRAIGA LA MANILLA INTERIOR DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

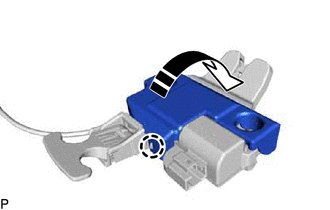

(a) Desenganche la garra como se muestra en la ilustracion.
.png) |
Extraiga en esta direccion |

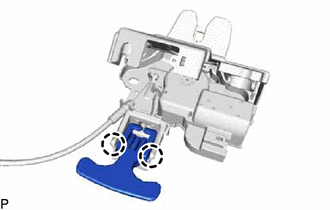

| (b) Desenganche las 2 garras. |
|
(c) Desconecte el cable y retire la manilla interior de la puerta del compartimiento de equipajes.
4. EXTRAIGA EL SUBCONJUNTO DEL CABLE DE CONTROL DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
| (a) Extraiga el subconjunto del cable de control de la cerradura de la puerta del compartimiento de equipajes. |
|
