Toyota Camry Manual de reparaciones XV70 (2017-2023): InspecciOn

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Interior del vehículo / Bloqueo De Las Puertas / Cerradura De La Puerta Del Compartimiento De Equipajes / InspecciOn

INSPECCION

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

(a) Compruebe el funcionamiento del motor de bloqueo de la puerta.

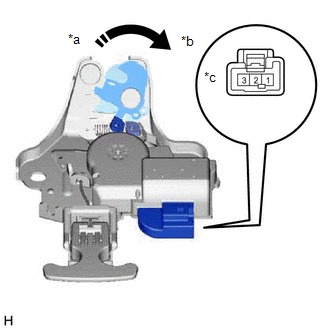

(1) Cambie la cerradura de la puerta a la posicion de cierre (bloqueo).

*a

Cierre (bloqueo)

*b

Apertura (desbloqueo)

*c

Componente sin mazo de cables conectado

(Conjunto de la cerradura de la puerta del compartimiento de equipajes)

(2) Aplique tension de la bateria al motor de cierre de la puerta y compruebe su funcionamiento.

OK:

Conexion de la bateria

Resultado

Terminal positivo de la bateria (+) > Terminal 1

Terminal negativo de la bateria (-) > Terminal 2

Funcion de apertura (desbloqueo) del motor de bloqueo de la puerta del compartimiento de equipajes

Si el resultado no es el especificado, reemplace el conjunto de la cerradura de la puerta del compartimiento de equipajes.

(b) Compruebe el funcionamiento del interruptor de la luz de cortesia de la puerta del compartimiento de equipajes.

(1) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

2 - 3

Cerrada (bloqueada)

10 k? o superior

2 - 3

Abierta (desbloqueada)

Inferior a 1 ?

Si el resultado no es el especificado, reemplace el conjunto de la cerradura de la puerta del compartimiento de equipajes.
