EXTRACCION
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DE LA CUBIERTA DE LA RUEDA DE REPUESTO
Haga clic
aqui .gif)
2. EXTRAIGA EL CONJUNTO DEL ASIENTO TRASERO (para asiento de tipo fijo)
Haga clic aqui
3. EXTRAIGA EL CONJUNTO DEL COJIN DEL ASIENTO TRASERO (para asiento de tipo plegable)
Haga clic aqui
4. EXTRAIGA EL GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO (para asiento de tipo plegable)
Haga
clic aqui
5. EXTRAIGA EL CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO (para asiento de tipo plegable)
Haga clic aqui
6. EXTRAIGA EL CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO DERECHO (para asiento de tipo plegable)
Haga clic aqui
7. EXTRAIGA LA PASTILLA INTERIOR DE LA GUARNICION DEL COMPARTIMIENTO DE EQUIPAJES (para asiento de tipo plegable)
Haga clic aqui
8. EXTRAIGA EL CONJUNTO DEL ASIENTO TRASERO DERECHO CON CINTURON CENTRAL INTERIOR

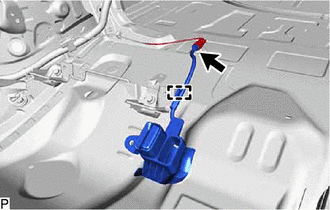

| (a) Desconecte el conector. |
|
(b) Desenganche la abrazadera para extraer el conjunto del cinturon de seguridad interior del asiento trasero derecho.
OBSERVACION:
Debido a que el conjunto del cinturon exterior del asiento trasero derecho no puede separarse del conjunto del cinturon exterior del asiento central trasero, cuando sustituya el conjunto del cinturon interior del asiento trasero derecho por uno nuevo, el conjunto del cinturon exterior del asiento central trasero tambien debe sustituirse.
Haga clic aqui
