COMPONENTES
ILUSTRACION
|

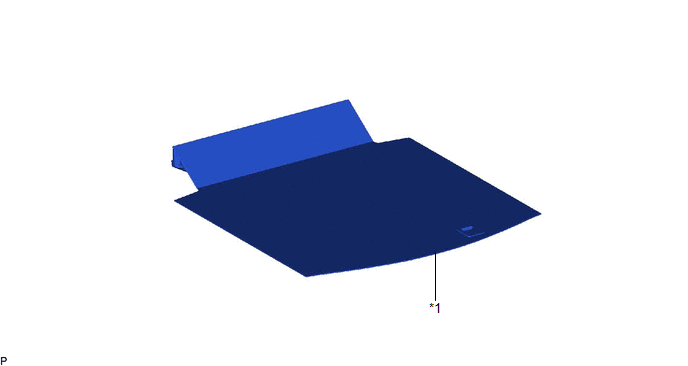

*1 | CONJUNTO DE LA CUBIERTA DE LA RUEDA DE REPUESTO |
- | - |
ILUSTRACION
|

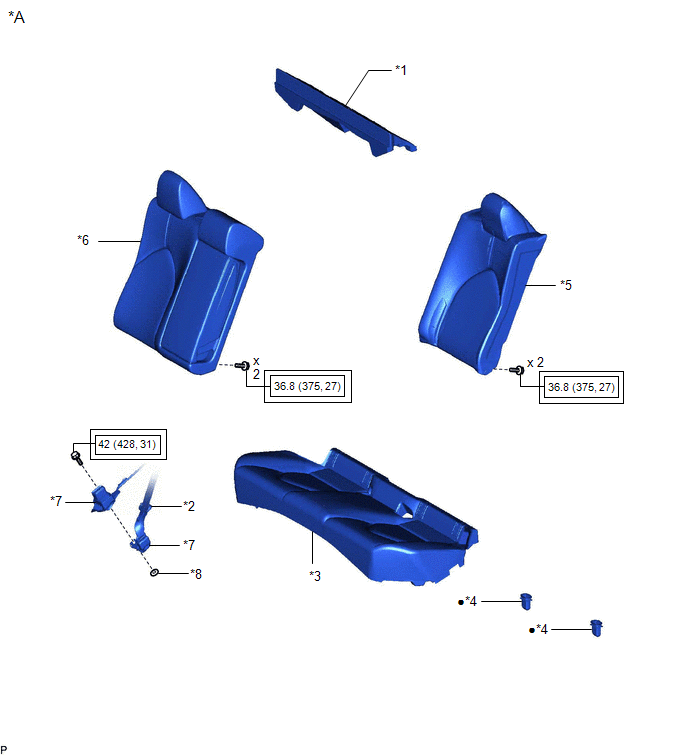

*A | Para asiento de tipo plegable | - |
- |
| *1 |
ALMOHADILLA INTERIOR DE LA GUARNICION DEL COMPARTIMIENTO DE EQUIPAJES | *2 |
CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL |
| *3 | CONJUNTO DEL COJIN DEL ASIENTO TRASERO |
*4 | GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO |
|
*5 | CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO |
*6 | CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO DERECHO |
|
*7 | CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR DEL ASIENTO TRASERO DERECHO |
*8 | ARANDELA |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) | ? |
Pieza no reutilizable |
ILUSTRACION
|
*1 | CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR DEL ASIENTO TRASERO DERECHO |
- | - |
