EXTRACCION
PRECAUCION / AVISO / OBSERVACION
A continuacion, se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion/instalacion del conector de escape (TWC: catalizador delantero).
Procedimientos necesarios despues de extraer, instalar o sustituir piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
---|---|---|---|
| Inspeccion posterior a la reparacion |
|
|
ADVERTENCIA:
PROCEDIMIENTO
1. QUITE LA ALMOHADILLA DE EXTENSION DEL ARCO DE LA RUEDA DELANTERA DERECHA
Haga clic aqui
2. EXTRAIGA LA ALMOHADILLA DE EXTENSION DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA
Haga clic aqui
3. EXTRAIGA LA CUBIERTA INFERIOR DEL MOTOR No. 1
Haga clic aqui
4. EXTRAIGA LA CUBIERTA IZQUIERDA DEL PISO DELANTERO
Haga clic aqui
5. EXTRAIGA LA CUBIERTA DERECHA DEL PISO DELANTERO
Haga clic aqui
6. EXTRAIGA EL REFUERZO CENTRAL DEL PISO DELANTERO
Haga clic aqui
7. EXTRAIGA EL REFUERZO DEL TRAVESANO DEL PISO CENTRAL
Haga clic aqui
8. EXTRAIGA EL CONJUNTO DELANTERO DEL TUBO DE ESCAPE (TWC: catalizador trasero)
ADVERTENCIA:

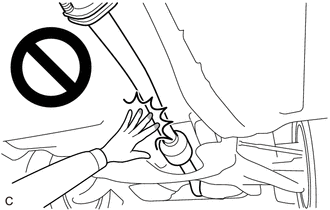

Para evitar quemaduras, no toque el motor, el tubo de escape ni ningun otro componente cuya temperatura sea alta mientras el motor este caliente.

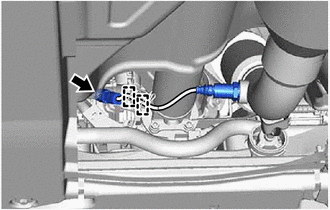

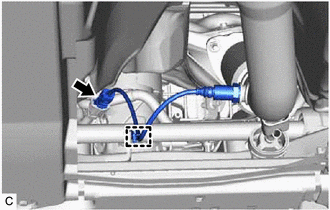

(a) para 2WD: (1) Desenganche la abrazadera del mazo de cables. (2) Desconecte el conector del sensor de la relacion aire-combustible (para el sensor 2) |
|
(b) para AWD: (1) Desenganche las 2 abrazaderas del mazo de cables. (2) Desconecte el conector del sensor de la relacion aire-combustible (para el sensor 2) |
|

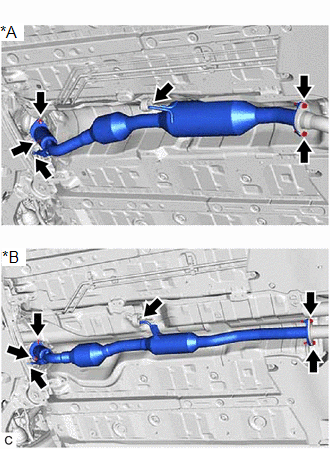

(c) Extraiga los 2 pernos, las 2 tuercas y desconecte el conjunto delantero del tubo de escape (TWC: catalizador trasero) del colector de escape (TWC: catalizador delantero) y del conjunto central del tubo de escape. |
|
(d) Extraiga el conjunto delantero del tubo de escape (TWC: catalizador trasero) de los 2 soportes del tubo de escape.
(e) Extraiga las 2 juntas del conjunto delantero del tubo de escape (TWC: catalizador trasero).
9. EXTRAIGA EL CONJUNTO DEL ARBOL DE TRANSMISION CON COJINETE CENTRAL (para AWD)
Haga clic aqui
10. EXTRAIGA EL AISLANTE TERMICO INFERIOR DEL PISO DELANTERO No. 1
2WD: haga clic aqui
AWD: haga clic aqui
11. EXTRAIGA EL CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2
Haga clic aqui
12. EXTRAIGA EL SUBCONJUNTO DE LA REJILLA DE VENTILACION DEL PANEL SUPERIOR DEL CUBRETABLERO
Haga clic aqui
13. EXTRAIGA EL SUBCONJUNTO DEL REFUERZO CENTRAL SUPERIOR DE LA SUSPENSION DELANTERA
Haga clic aqui
14. EXTRAIGA EL SENSOR DE LA RELACION AIRE / COMBUSTIBLE (para el sensor 1)
Haga clic aqui
15. EXTRAIGA EL SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES

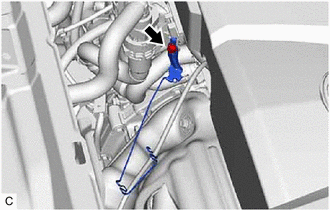

(a) Extraiga el perno y el soporte de la abrazadera del mazo de cables. |
|
16. SEPARE EL AISLANTE TERMICO DEL COLECTOR DE ESCAPE NO. 1
ADVERTENCIA:

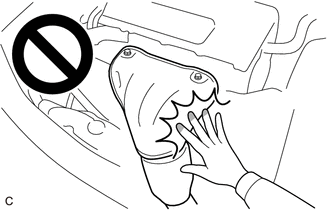

Para evitar quemaduras, no toque el motor, el colector de escape ni cualquier otro componente cuya temperatura sea alta mientras el motor este caliente.

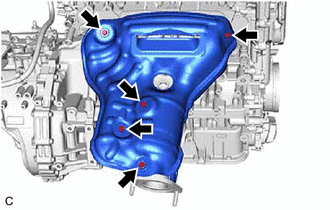

(a) Extraiga los 5 pernos y separe el aislante termico del colector de escape No. 1 del colector de escape (TWC: catalizador delantero). |
|
17. SEPARE EL AISLANTE TERMICO DEL PISO DELANTERO SUPERIOR No. 1
ADVERTENCIA:
Para evitar quemaduras, no toque el motor, el colector de escape ni cualquier otro componente cuya temperatura sea alta mientras el motor este caliente.

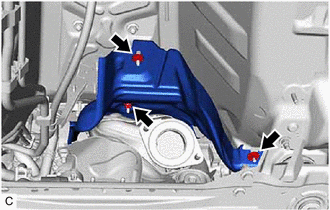

(a) para 2WD: (1) Extraiga las 2 tuercas y separe el aislante termico del piso delantero superior No. 1 de la carroceria del vehiculo. |
|

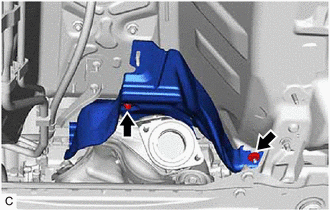

(b) para AWD: (1) Extraiga las 3 tuercas y separe el aislante termico del piso delantero superior No. 1 de la carroceria del vehiculo. |
|
18. EXTRAIGA EL PUNTAL DEL COLECTOR
ADVERTENCIA:
Para evitar quemaduras, no toque el motor, el colector de escape ni cualquier otro componente cuya temperatura sea alta mientras el motor este caliente.

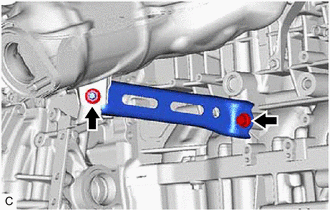

(a) Extraiga el perno, la tuerca y el puntal del colector de escape (TWC: catalizador delantero) y del subconjunto del bloque de cilindros. |
|
19. EXTRAIGA EL COLECTOR DE ESCAPE (TWC: catalizador delantero)
ADVERTENCIA:
Para evitar quemaduras, no toque el motor, el colector de escape ni cualquier otro componente cuya temperatura sea alta mientras el motor este caliente.

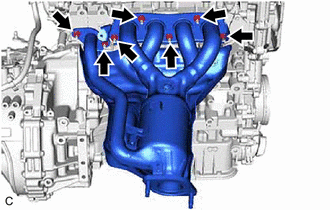

(a) Utilice una llave de cubo profundo de 12 mm para extraer las 7 tuercas y separe el colector de escape (TWC: catalizador delantero) del subconjunto de la culata. |
|
(b) Extraiga el aislante termico del piso delantero superior No. 1, el aislante termico del colector de escape No. 1 y el colector de escape (TWC: catalizador delantero).

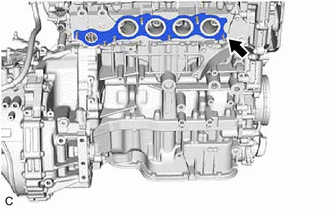

(c) Extraiga el colector de escape a la junta de culata del subconjunto de la culata. |
|
20. EXTRAIGA EL AISLANTE TERMICO DEL COLECTOR DE ESCAPE NO. 2

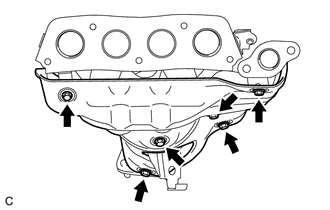

(a) Extraiga los 6 pernos y el aislante termico del colector de escape No. 2 del colector de escape (TWC: catalizador delantero). |
|
