Toyota Camry Manual de reparaciones XV70 (2017-2023): InstalaciOn

INSTALACION

PROCEDIMIENTO

1. INSTALE EL AISLANTE TERMICO DEL COLECTOR DE ESCAPE NO. 2

(a) Instale el aislante termico del colector de escape No. 2 en el colector de escape (TWC: catalizador delantero) con los 6 pernos.

Torque:

11 N·m {112 kgf·cm, 8 ft·lbf}

2. INSTALE EL COLECTOR DE ESCAPE (TWC: catalizador delantero)

(a) Instale un nuevo colector de escape a la junta de culata en el subconjunto de la culata.

(b) Instale provisionalmente el colector de escape (TWC: catalizador delantero), el aislante termico del colector de escape No. 1 y el aislante termico del piso delantero superior No. 1.

OBSERVACION:

En este momento, no coloque las piezas con los pernos o las tuercas.

(c) Utilice una llave de cubo profundo de 12 mm para instalar provisionalmente el colector de escape (TWC: catalizador delantero) en el subconjunto de la culata con 7 tuercas nuevas.

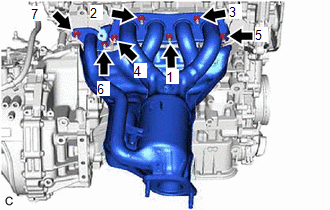

(d) Utilice una llave de cubo profundo de 12 mm para apretar las 7 tuercas en el orden indicado en la ilustracion.

Torque:

26 N·m {265 kgf·cm, 19 ft·lbf}

3. INSTALE EL PUNTAL DEL COLECTOR

(a) Instale provisionalmente el puntal del colector en el colector de escape (TWC: catalizador delantero) y el subconjunto del bloque de cilindros con el perno y la tuerca.

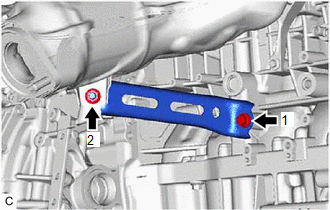

(b) Ajuste el perno y las tuercas en el orden indicado en la ilustracion.

Torque:

43 N·m {438 kgf·cm, 32 ft·lbf}

4. INSTALE EL AISLANTE TERMICO DEL COLECTOR DE ESCAPE No. 1

(a) Utilice una llave para tuercas de union de 10 mm para colocar el aislante termico del colector de escape No. 1 en el colector de escape (TWC: catalizador delantero) con los 5 pernos.

Torque:

Par de apriete especificado :

10 N·m {102 kgf·cm, 7 ft·lbf}

OBSERVACION:

  • Calcule el valor del par de apriete cuando se cambia de punto de apoyo de la llave dinamometrica.

    Haga clic aqui

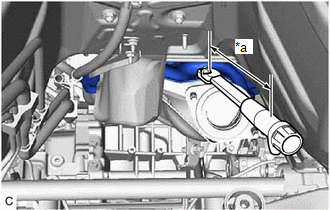

  • Cuando se utiliza una llave para tuercas de union de 10 mm (longitud del punto de apoyo de 22 mm (0.866 pulg.)) + llave dinamometrica (longitud de punto de apoyo de 162 mm (6.38 pulg.)): 8.8 N*m (90 kgf*cm, 78 lbf*pulg.)

*a

Longitud del punto de apoyo de la llave dinamometrica

5. INSTALE EL AISLANTE TERMICO DEL PISO DELANTERO SUPERIOR No. 1

(a) para 2WD:

(1) Utilice una llave para tuercas de union de 10 mm para colocar el aislante termico del piso delantero superior No. 1 en la carroceria del vehiculo con las 2 tuercas.

Torque:

Par de apriete especificado :

4.9 N·m {50 kgf·cm, 43 in·lbf}

OBSERVACION:

  • Calcule el valor del par de apriete cuando se cambia la longitud del punto de apoyo de la llave dinamometrica.

    Haga clic aqui

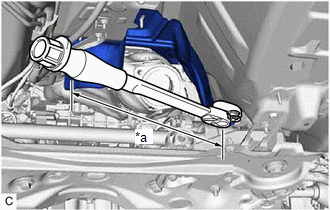

  • Cuando se utiliza una llave para tuercas de union de 10 mm (longitud del punto de apoyo de 22 mm (0.866 pulg.)) + llave dinamometrica (longitud de punto de apoyo de 162 mm (6.38 pulg.)): 4.3 N*m (44 kgf*cm, 38 lbf*pulg.)

*a

Longitud del punto de apoyo de la llave dinamometrica

(b) para AWD:

(1) Utilice una llave para tuercas de union de 10 mm para colocar el aislante termico del piso delantero superior No. 1 en la carroceria del vehiculo con las 3 tuercas.

Torque:

Par de apriete especificado :

4.9 N·m {50 kgf·cm, 43 in·lbf}

OBSERVACION:

  • Calcule el valor del par de apriete cuando se cambia la longitud del punto de apoyo de la llave dinamometrica.

    Haga clic aqui

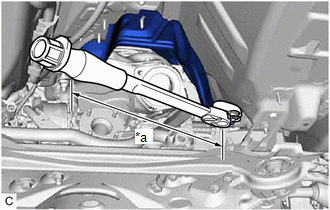

  • Cuando se utiliza una llave para tuercas de union de 10 mm (longitud del punto de apoyo de 22 mm (0.866 pulg.)) + llave dinamometrica (longitud de punto de apoyo de 162 mm (6.38 pulg.)): 4.3 N*m (44 kgf*cm, 38 lbf*pulg.)

*a

Longitud del punto de apoyo de la llave dinamometrica

6. INSTALE EL SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES

(a) Instale el soporte de la abrazadera del mazo de cables con el perno.

Torque:

13 N·m {133 kgf·cm, 10 ft·lbf}

7. INSTALE EL SENSOR DE LA RELACION AIRE-COMBUSTIBLE (para el sensor 1)

Haga clic aqui

8. INSTALE EL SUBCONJUNTO DEL REFUERZO CENTRAL SUPERIOR DE LA SUSPENSION DELANTERA

Haga clic aqui

9. INSTALE EL SUBCONJUNTO DE LA REJILLA DE VENTILACION DEL PANEL SUPERIOR DEL CUBRETABLEROS

Haga clic aqui

10. INSTALE EL AISLANTE TERMICO INFERIOR DEL PISO DELANTERO No. 1

2WD: haga clic aqui

AWD: haga clic aqui

11. INSTALE EL CONJUNTO DEL ARBOL DE TRANSMISION CON COJINETE CENTRAL (para AWD)

Haga clic aqui

12. INSTALE EL CONJUNTO DELANTERO DEL TUBO DE ESCAPE (TWC: catalizador trasero)

(a) Instale 2 nuevas juntas en el conjunto delantero del tubo de escape (TWC: catalizador trasero).

(b) Conecte el conjunto delantero del tubo de escape (TWC: catalizador trasero) a los 2 soportes del tubo de escape.

(c) Instale el conjunto delantero del tubo de escape (TWC: catalizador trasero) en el colector de escape (TWC: catalizador delantero) y en el conjunto central del tubo de escape con los 2 nuevos pernos y las 2 nuevas tuercas.

Torque:

43 N·m {438 kgf·cm, 32 ft·lbf}

(d) para 2WD:

(1) Conecte el conector del sensor de la relacion aire-combustible (para el sensor 2).

(2) Enganche la abrazadera del mazo de cables.

(e) para AWD:

(1) Conecte el conector del sensor de la relacion aire-combustible (para el sensor 2).

(2) Enganche las 2 abrazaderas del mazo de cables.

13. INSTALE EL REFUERZO DEL TRAVESANO DEL PISO CENTRAL

Haga clic aqui

14. INSTALE EL REFUERZO DEL PISO CENTRAL DELANTERO

Haga clic aqui

15. COLOQUE LA CUBIERTA IZQUIERDA DEL PISO DELANTERO

Haga clic aqui

16. INSTALE LA CUBIERTA DERECHA DEL PISO DELANTERO

Haga clic aqui

17. COMPRUEBE SI HAY FUGAS DE GASES DE ESCAPE

Haga clic aqui

18. INSTALE EL CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR No. 2

Haga clic aqui

19. INSTALE LA CUBIERTA INFERIOR DEL MOTOR No. 1

Haga clic aqui

20. COLOQUE LA ALMOHADILLA DE EXTENSION DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA

Haga clic aqui

21. COLOQUE LA ALMOHADILLA DE EXTENSION DEL ARCO DE LA RUEDA DELANTERA DERECHA

Haga clic aqui
