Toyota Camry Manual de reparaciones XV70 (2017-2023): ExtracciOn

EXTRACCION

PRECAUCION / AVISO / OBSERVACION

A continuacion, se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion/instalacion de la bomba de combustible.

Procedimientos necesarios despues de extraer, instalar o sustituir piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

El terminal de la bateria se desconecta o se vuelve a conectar

Realice la calibracion a punto cero del sensor de direccion

Sistema de asistencia al seguimiento de carril

Sistema anticolision

Memorice el punto neutro del angulo de la direccion.

Sistema de supervision de asistencia al estacionamiento

Sistema de supervision de vista panoramica

Sustitucion de la bomba de combustible

Inspeccion posterior a la reparacion

  • Ralenti deficiente, etc.
  • Funcion de arranque del motor, etc.

ADVERTENCIA:

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCION

AVISO:

Despues de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la bateria. Por lo tanto, asegurese de leer las notas de advertencia acerca de la desconexion del cable del terminal negativo (-) de la bateria antes de continuar con el trabajo.

Haga clic aqui

2. DESCARGUE LA PRESION DEL SISTEMA DE COMBUSTIBLE

Haga clic aqui

3. DESCONECTE EL CABLE DEL terminal NEGATIVO DE LA BATERIA

AVISO:

Cuando desconecte el cable, debera reiniciar algunos sistemas despues de volver a conectar el cable.

Haga clic aqui

4. EXTRAIGA EL CONJUNTO DEL COJIN DEL ASIENTO TRASERO

5. EXTRAIGA EL GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO

6. EXTRAIGA LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DEL PISO TRASERO

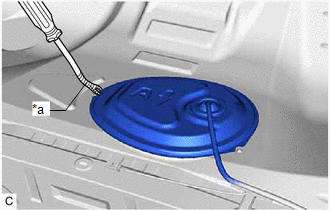

(a) Con un extractor de clips con la punta envuelta en cinta protectora, extraiga la cubierta del orificio de mantenimiento del piso trasero y la cinta de butilo.

*a

Cinta protectora

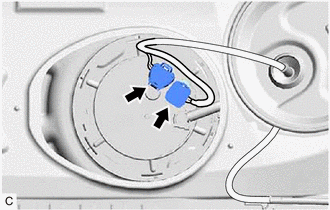

(b) Desconecte los 2 conectores de la bomba de combustible.

7. DESCONECTE EL SUBCONJUNTO DEL TUBO PRINCIPAL DEL DEPOSITO DE COMBUSTIBLE

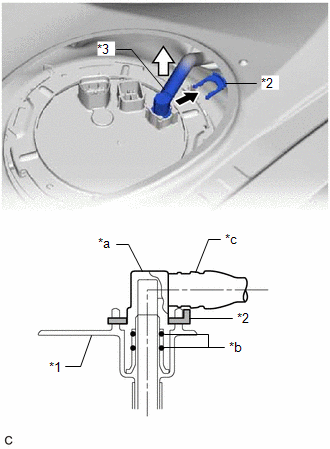

(a) Extraiga el clip de union del tubo y retire la junta del tubo de combustible del subconjunto del tubo principal del deposito de combustible.

*1

Subconjunto de la placa de aspiracion de combustible

*2

Clip de la junta del tubo

*3

Subconjunto del tubo principal del deposito de combustible

*a

Junta del tubo de combustible

*b

Junta torica

*c

Tubo de nailon

Extraer

Extraer

AVISO:

8. EXTRAIGA EL RETEN DEL MEDIDOR DE LA BOMBA DE COMBUSTIBLE

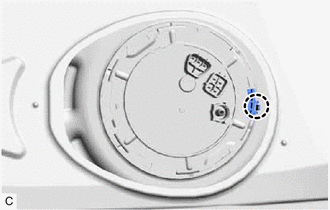

(a) Desenganche la garra para extraer la abrazadera del tubo de combustible No. 1.

(b) Extraiga el reten del medidor de la bomba de combustible.

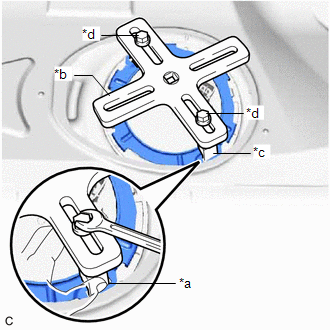

(1) Coloque la SST (placa) y la SST (garra) de forma provisional en el reten del medidor de la bomba de combustible.

SST: 09808-14031

09808-01030

09808-01050

SST: 09808-01071

OBSERVACION:

Inserte firmemente los extremos de la SST (garra) en los puntos de insercion del reten del medidor de la bomba de combustible.

*a

Punto de insercion

*b

SST (placa)

*c

SST (garra)

*d

SST (perno)

(2) Mientras presiona firmemente la SST (garra) en los puntos de insercion del reten del medidor de la bomba de combustible, apriete la SST (perno).

(3) Coloque la SST (mango) en la SST (placa).

SST: 09808-14031

09808-01010

SST: 09808-01071

*a

SST (mango)

*b

SST (placa)

*c

SST (garra)

*d

SST (perno)

(4) Presione ligeramente hacia abajo la SST para evitar que se separe del reten del medidor de la bomba de combustible. Mientras presiona hacia abajo la SST, gire lentamente la SST (manilla) para aflojar el reten del medidor de la bomba de combustible.

AVISO:

(5) Mientras presiona hacia abajo el conjunto del tubo de aspiracion del combustible con bomba y medidor, extraiga el reten del medidor de la bomba de combustible.

9. EXTRAIGA EL CONJUNTO DEL TUBO DE ASPIRACION DE COMBUSTIBLE CON BOMBA Y MEDIDOR

(a) Extraiga del conjunto del deposito de combustible el conjunto del tubo de aspiracion de combustible con bomba y medidor.

AVISO:

Tenga cuidado de no doblar el brazo del conjunto del medidor del sensor de nivel del combustible.

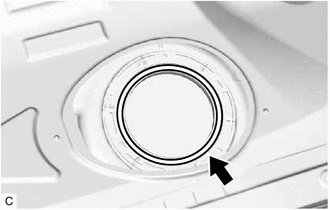

(b) Extraiga la junta del tubo de aspiracion de combustible del conjunto del deposito de combustible.
